Номер по Госреестру СИ: 80553-20
80553-20 Головки измерительные
(401, 402, 405, 407, 422)
Назначение средства измерений:
Головки измерительные серий 401, 402, 405, 407, 422 (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров.
Внешний вид.
Головки измерительные
Рисунок № 1
Внешний вид.
Головки измерительные
Рисунок № 2
Внешний вид.
Головки измерительные
Рисунок № 3
Внешний вид.
Головки измерительные
Рисунок № 4
Внешний вид.
Головки измерительные
Рисунок № 5
Общие сведения
Дата публикации - 22.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179872
ID в реестре СИ - 1385884
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
402-10-8, 402-10-4, 402-10-0, 402-05-0, 402-03-0, 402-01-0, 402-01, 402-00-0, 402, мод 402-25-0, 402 мод. 402-50-0 (0-50) мм ц.д. 0,01 мм, 402 мод. 402-50-0, 402 мод. 402-10-0, 402, 401-05-0, 401-03-0, 401, 402, 405, 407, 422, 401, 1МИГ, 0,01 мм, 0-12,7 мм /0-0.5, -,
Производитель
Изготовитель - ASIMETO LIMITED
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 462
Выдано извещений - 5
Кол-во периодических поверок - 267
Кол-во средств измерений - 276
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Головки измерительные (401, 402, 405, 407, 422)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ASIMETO LIMITED
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80553-20 31.12.2025 |
Головки измерительные , 401, 402, 405, 407, 422 ASIMETO LIMITED (КИТАЙ ) |
ОТ МП |
1 год |
|
81527-21 20.04.2026 |
Нутромеры индикаторные, серий 484, 486 ASIMETO LIMITED (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Головки измерительные (401, 402, 405, 407, 422)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 24 | 1 | 0 | 24 | 0 | 24 | 0 | 24 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 156 | 15 | 143 | 13 | 0 | 143 | 138 | 5 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
| АО "ЦЕНТР МИОТ" (RA.RU.311995) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 16 | 2 | 4 | 12 | 0 | 16 | 4 | 12 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 17 | 1 | 0 | 17 | 1 | 15 | 0 | 15 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 2 | 16 | 0 | 2 | 0 | 2 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО "ЕВРАЗ НТМК" (RA.RU.310448) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 15 | 1 | 0 | 15 | 1 | 15 | 0 | 15 | |
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 4 | 0 | 8 | 0 | 4 | 0 | 4 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 22 | 8 | 14 | 0 | 22 | 8 | 14 | |||
| АО "НИИ ТМ" (RA.RU.311972) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 21 | 2 | 4 | 17 | 0 | 20 | 4 | 16 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "РИК" (РОСС RU.0001.310142) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АЗ-И" (RA.RU.312199) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 23 | 20 | 3 | 0 | 23 | 20 | 3 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 6 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 3 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Головки измерительные (401, 402, 405, 407, 422)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
449 | 1421 |
|
ФБУ Вологодский ЦСМ Вологодская область |
452 | 1421 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1440 | 1421 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
3852 | 1421 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1196 | 1421 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к головкам измерительным серий 401, 402, 405, 407, 422Техническая документация ASIMETO LIMITED, КНР.
Поверка
Поверкаосуществляется в соответствии с документом МП 203-25-2020 «ГСИ. Головки измерительные серий 401, 402, 405, 407, 422. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июня 2020 г.
Основное средство поверки:
-прибор универсальный для измерений длины DMS 1000 (рег. № 36001-07)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
ASIMETO LIMITED, КНРАдрес: Rm. 601, Albion Plaza, 2-6 Granville Rd., Tsim Sha Tsui, Kln. H. K.
Тел. +852-2628 1633, факс: +852-2628 1622
Е-mail: info@asimeto.com
Заявитель
Общество с ограниченной ответственностью «Технолоджи» (ООО «Технолоджи»)ИНН 7804581559
Адрес: 192236, г. Санкт-Петербург, ул. Софийская, д. 6, корп. 8, строение 1, помещение 1-Н, офис 516
Тел.:+7 (812) 332-53-82
E-mail: info@tlogy.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия головок основан на преобразовании линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в пропорциональные угловые перемещения стрелки отсчетного устройства (для головок серий 401, 402, 422) или в показания цифрового отсчетного устройства (для головок серий 405, 407).
Головки серий 401, 402, 422 - с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Головки изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Головки серий 405, 407 - с цифровым отсчетным устройством представляют собой устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
В корпус головок серий 405, 407 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание головок серий 405, 407 осуществляется от встроенного источника питания.
Головки серий 401, 402, 422 изготавливаются с регулируемым полем допуска. Головки всех серий могут комплектоваться ушком для крепления.
Головки отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
Серия головок указана на боковой поверхности корпуса головки, в обозначении кода модификации значимыми считать первые три цифры, последующие индексы обозначают состав комплекта или особенности поставки.
Рисунок 1 - Общий вид головок серии 401
Рисунок 2 - Общий вид вариантов исполнений головок серии 402
Рисунок 3 - Общий вид головок серии 422
Рисунок 4 - Общий вид вариантов исполнений головок серии 405

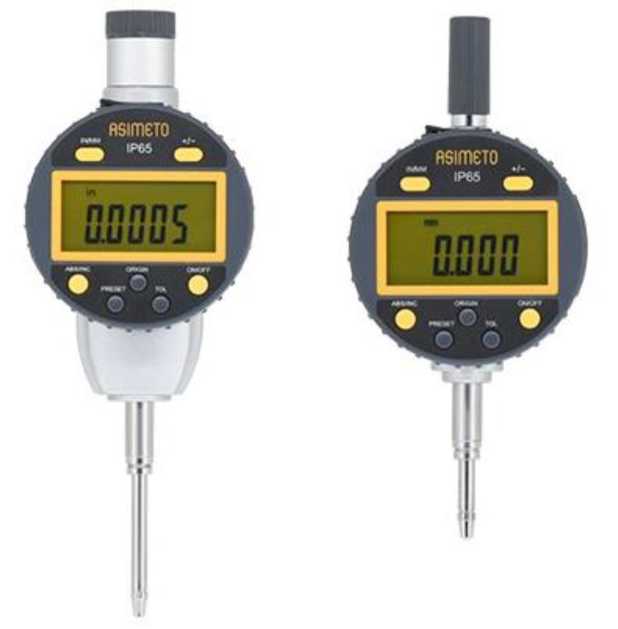

Рисунок 5 - Общий вид вариантов исполнений головок серии 407
Пломбирование головок от несанкционированного доступа не предусмотрено.
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Головка измерительная |
- |
1 шт. |
|
Элемент питания (для головок серий 405, 407) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт в зависимости от серии: 401, 402, 422 405 407 |
ГИ.401.402.422.00 ПС ГЦ.405.00 ПС ГЦ.407.00 ПС |
1 экз. |
|
Методика поверки |
МП 203-25-2020 |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики
|
Серия |
Модификация |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Наибольшая алгебраическая разность погрешностей* на всем диапазоне измерений, мкм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более | |
|
при прямом ходе измерительного стержня |
при прямом и обратном ходе измерительного стержня | ||||||
|
401 |
401-03-0 |
От 0 до 3 |
0,01 |
10 |
12 |
3 |
3 |
|
401-05-0 |
От 0 до 5 |
0,01 |
12 |
14 | |||
|
402 |
402-01-0 |
От 0 до 1 |
0,001 |
5 |
7 |
3 |
3 |
|
402-03-0 |
От 0 до 3 |
0,01 |
10 |
12 |
3 |
3 | |
|
402-05-0 |
От 0 до 5 |
0,01 |
12 |
14 |
3 |
3 | |
|
402-10-0 |
От 0 до 10 |
0,01 |
15 |
17 |
3 |
3 | |
|
402-20-0 |
От 0 до 20 |
0,01 |
20 |
25 |
5 |
3 | |
|
402-25-0 |
От 0 до 25 |
0,01 |
30 |
35 |
5 |
3 | |
|
402-30-0 |
От 0 до 30 |
0,01 |
30 |
35 |
5 |
3 | |
|
402-50-0 |
От 0 до 50 |
0,01 |
30 |
35 |
7 |
5 | |
|
402-00-0 |
От 0 до 100 |
0,01 |
40 |
50 |
9 |
5 | |
|
402-05-4 |
От 0 до 5 |
0,01 |
12 |
14 |
3 |
3 | |
|
402-10-8 |
От 0 до 10 |
0,01 |
15 |
17 |
3 |
3 | |
|
402-20-8 |
От 0 до 20 |
0,01 |
15 |
20 |
3 |
3 | |
|
402-10-4 |
От 0 до 10 |
0,01 |
15 |
17 |
3 |
3 | |
|
422 |
422-01-0 |
От 0 до 0,8 |
0,01 |
10 |
- |
3 |
3 |
Продолжение таблицы 1
|
Серия |
Модификация |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Наибольшая алгебраическая разность погрешностей* на всем диапазоне измерений, мкм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более | |
|
при прямом ходе измерительного стержня |
при прямом и обратном ходе измерительного стержня | ||||||
|
405 |
405-95-0 |
От 0 до 12,7 |
0,01 |
30 |
10 |
10 | |
|
405-01-0 |
От 0 до 25,4 |
0,01 |
30 |
10 |
10 | ||
|
405-02-0 |
От 0 до 50,8 |
0,01 |
30 |
10 |
10 | ||
|
405-04-0 |
От 0 до 100 |
0,01 |
30 |
10 |
10 | ||
|
405-95-4 |
От 0 до 12,7 |
0,001 |
5 |
3 |
3 | ||
|
405-01-4 |
От 0 до 25,4 |
0,001 |
6 |
5 |
3 | ||
|
405-02-4 |
От 0 до 50,8 |
0,001 |
7 |
5 |
3 | ||
|
405-04-4 |
От 0 до 100 |
0,001 |
8 |
5 |
3 | ||
|
407 |
407-01-2 |
От 0 до 12,7 |
0,01 |
30 |
10 |
10 | |
|
407-02-2 |
От 0 до 25,4 |
0,01 |
30 |
- |
10 |
10 | |
|
407-03-2 |
От 0 до 50,8 |
0,01 |
30 |
- |
10 |
10 | |
|
407-01-4 |
От 0 до 12,7 |
0,001 |
5 |
- |
3 |
3 | |
|
407-02-4 |
От 0 до 25,4 |
0,001 |
6 |
- |
5 |
3 | |
|
407-03-4 |
От 0 до 50,8 |
0,001 |
9 |
- |
5 |
3 | |
Примечание:
* - указана при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 65 %
Таблица 2 - Габаритные размеры и масса
|
Серия |
Модификация |
Габаритные размеры* (ДхШхВ), мм, не более |
Масса *, кг, не более |
|
401 |
401-03-0 |
80х40х45 |
0,12 |
|
401-05-0 |
80х40х65 |
0,12 | |
|
402 |
402-01-0 |
118х60х45 |
0,22 |
|
402-03-0 |
110х58х45 |
0,21 | |
|
402-05-0 |
110х58х45 |
0,21 | |
|
402-10-0 |
110х58х45 |
0,21 | |
|
402-20-0 |
120х60х45 |
0,19 | |
|
402-25-0 |
115х60х45 |
0,21 | |
|
402-30-0 |
126х60х45 |
0,23 | |
|
402-50-0 |
235х60х45 |
0,30 | |
|
402-00-0 |
375х80х30 |
0,51 | |
|
402-05-4 |
110х58х45 |
0,21 | |
|
402-10-8 |
110х58х45 |
0,21 | |
|
402-20-8 |
120х60х45 |
0,19 | |
|
402-10-4 |
110х60х25 |
0,22 | |
|
422 |
422-01-0 |
115х60х25 |
0,18 |
|
405 |
405-95-0 |
120х55х35 |
0,12 |
|
405-01-0 |
180х55х35 |
0,18 | |
|
405-02-0 |
250х55х35 |
0,20 | |
|
405-04-0 |
400х55х35 |
0,40 | |
|
405-95-4 |
120х55х35 |
0,12 | |
|
405-01-4 |
180х55х35 |
0,18 | |
|
405-02-4 |
250х55х35 |
0,20 | |
|
405-04-4 |
400х55х35 |
0,40 | |
|
407 |
407-01-2 |
137х60х40 |
0,17 |
|
407-02-2 |
165х60х45 |
0,29 | |
|
407-03-2 |
245х60х45 |
0,36 | |
|
407-01-4 |
137х60х40 |
0,17 | |
|
407-02-4 |
165х60х45 |
0,29 | |
|
407-03-4 |
245х60х45 |
0,36 |
Примечание:
* - габаритные размеры и масса указаны для комплекта с плоской задней крышкой
Таблица 3 - Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +10 до +35 65 |
|
Средний срок службы, лет |
5 |
