Номер по Госреестру СИ: 80554-20
80554-20 Датчики разности давлений
(FSM)
Назначение средства измерений:
Датчики разности давлений FSM (далее по тексту - датчики) предназначены для измерений и преобразований разности давлений, избыточного давления и давления-разрежения газов в нормированный аналоговый выходной сигнал постоянного тока, напряжения или в цифровой сигнал.

Внешний вид.
Датчики разности давлений
Рисунок № 1

Внешний вид.
Датчики разности давлений
Рисунок № 2

Внешний вид.
Датчики разности давлений
Рисунок № 3
Программное обеспечение
Датчики модификации FSM DPS не содержат программное обеспечение (далее по тексту - ПО). Датчики модификации FSM PMDS4 содержат встроенное ПО, реализующее преобразование измеряемой величины в цифровой сигнал и вывод его на дисплей.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО датчиков модификации FSM PMDS4
представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение в зависимости от модификации |
FSM PMDS4 | |
Идентификационное наименование ПО |
18700 |
Номер версии (идентификационный номер) ПО |
не ниже 1.28 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам разности давлений FSMГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
Техническая документация компании «FSM AG», Германия
Поверка
Поверкаосуществляется по документу МП 231-0077-2020 «ГСИ. Датчики разности давлений FSM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16.04.2020 г.
Основные средства поверки:
Калибратор давления портативный Метран 501-ПКД-Р (регистрационный номер в Федеральном информационном фонде 22307-09).
Калибратор давления пневматический Метран-504 Воздух (регистрационный номер в Федеральном информационном фонде 31057-09).
Калибратор давления Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Компания «FSM AG», ГерманияАдрес: Erich-Rieder-Street 2, D-79199 Kirchzarten, Germany Телефон: +49 766198550
Web-сайт: www.fsm.ag
E-mail: info@fsm.ag
Заявитель
Общество с ограниченной ответственностью «АКВААНАЛИТИК» (ООО «АКВААНАЛИТИК»)ИНН 7734389094
Адрес: 123298, г. Москва, ул. 3-я Хорошёвская, д. 18, корп. 2, офис 119
Юридический адрес: 123060, г. Москва, ул. Маршала Соколовского, пом. II, комн. 21 Телефон: (495) 798-99-70
Web-сайт: www.aquaanalytic.com
E-mail: info@aquaanalytic.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чув ствительного элемента.
В качестве чувствительного элемента в датчиках применяется мембрана, жесткий центр которой размещён между магнитопроводами с катушками. Катушки питаются напряжением переменного тока и включены в индуктивный мост, два дополнительных плеча которого составляют постоянные сопротивления. В равновесном положении мост сбалансирован и сила тока в диагонали моста равна нулю. При воздействии измеряемого давления на мембрану жёсткий центр мембраны смещается, что приводит к изменению индуктивности и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для усиления и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или (только для модификации FSM PMDS4) в цифровой сигнал по интерфейсу RS-485 Modbus.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний штуцер.
Датчики выпускаются в следующих двух модификациях FSM DPS и FSM PMDS4, которые отличаются верхними и нижними пределами измерений, массой, габаритами и вариантом исполнения корпуса. Датчики модификации FSM DPS могут быть выполнены в различных вариантах исполнения корпуса: без дисплея или с дисплеем, предназначенным для индикации измеряемого давления. Датчики выпускаются отградуированными в Па, гПа, кПа, по заказу датчики могут быть выпущены с другими единицами давления: мбар, бар.
Общий вид датчика представлен на рисунках 1 и 2.
Пломбирование датчиков не предусмотрено.

Рисунок 1 - Общий вид датчиков разности давлений FSM, модификация FSM DPS

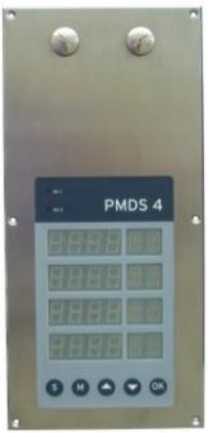

Рисунок 2 - Общий вид датчиков разности давлений FSM, модификация FSM PMDS4
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение в зависимости от модификации | |
FSM DPS |
FSM PMDS4 | |
Вид измеряемого давления |
разность давлений, избыточное, давление-разрежение | |
Верхние пределы измерений (ВПИ)(1) давления, гПа |
от 0,5 до 1000 |
1 |
Нижние пределы измерений (НПИ)(2) давления, гПа |
от -1000 до 0 |
-1 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений (ДИ)(3) |
±1 |
Продолжение таблицы 2
Наименование характеристики |
Значение в зависимости от модификации | |
FSM DPS |
FSM PMDS4 | |
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от ДИ |
±0,3 | |
Предельное допускаемое давление, % от ДИ |
150 | |
Нормальные условия измерений:
|
от +18 до +22 80 от 84 до 106,7 | |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение в зависимости от модификации | |
FSM DPS |
FSM PMDS4 | |
Выходной сигнал | ||
В |
от -5 до +5 |
от 0 до 10 |
В |
от -10 до +10 |
- |
В |
от 0 до 10 |
- |
мА |
от 0 до 20 |
от 0 до 20 |
мА |
от 4 до 20 |
от 4 до 20 |
Цифровой сигнал |
- |
RS-485 Modbus |
Напряжение питания постоянного тока, В |
24 |
24 |
Допускаемые пределы питания постоянного тока, В |
от 19 до 31 |
от 15 до 35 |
Потребляемая мощность, A, не более |
0,24 |
6 |
Габаритные размеры корпуса датчика, мм, не более | ||
- длина |
151 |
284,5 |
- ширина |
103 |
134 |
- высота |
85 |
49 |
Масса, кг, не более |
0,4 |
1,3 |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +15 до +35 | |
- относительная влажность, %, не более |
80 | |
- атмосферное давление, кПа |
от 84 до 106,7 | |
Средний срок службы, лет |
15 | |
Средняя наработка на отказ, ч |
50000 |
