Номер по Госреестру СИ: 80757-20
80757-20 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-3000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсведения отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-3000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Поверка
Поверкаосуществляется по документу МП 0007-2020 «Инструкция. ГСИ. Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000. Методика поверки», утвержденному ООО «МетроКонТ» 07 сентября 2020 г.
Основные средства поверки:
-
- рулетка измерительная металлическая 2 -го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
-
- тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Мурманэнергосбыт» (АО «МЭС»)ИНН 5190907139
Адрес: 183034, г. Мурманск, ул. Свердлова, д. 39 корпус 1
Телефон/ факс: +7 (8152) 68-63-26/ (8152) 43-90-13
Web-сайт: www.mures.ru
E-mail: info@mures.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 3000 м3.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-3000 с заводским номером 1 расположен по адресу: Мурманская область, г. Заозёрск, ул. Колышкина, ТЦ-483, (котельная г. Заозёрск).
Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 представлен на рисунке 1.

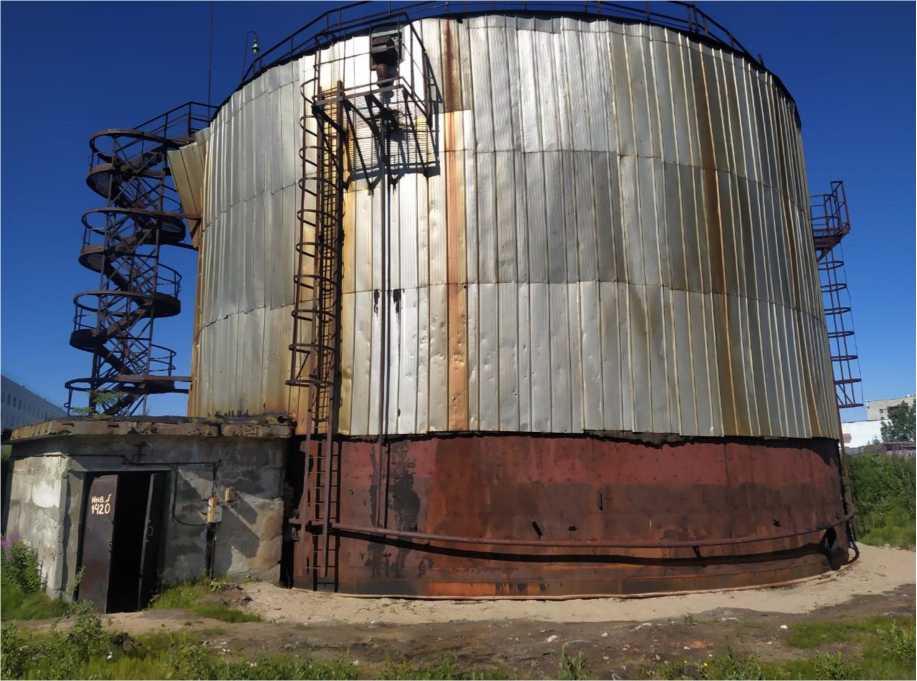

Рисунок 1 - Общий вид резервуара РВС-3000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
20 |
