Поляриметры-сахариметры работают по принципу «оптического нуля» и состоят из оптико-механической системы и электронного блока с микропроцессором и системой регистрации.

Свет от источника монохроматического излучения с помощью фокусирующей линзы, формирующей узкий световой пучок, проходит через неподвижный поляризатор и кювету с оптически активным веществом, в результате чего происходит поворот плоскости поляризации монохроматического излучения на определенный угол.

После прохождения кюветы линейно поляризованный световой пучок проходит через установленный на электродвигателе вращающийся анализатор и с помощью второй линзы фокусируется на полупроводниковый фотоэлектрический детектор, где преобразуется в электрический сигнал, который поступает в электронный блок поляриметра.

Наличие сигнала с фотоэлектрического детектора указывает на то, что оптическая ось анализатора расположена не строго перпендикулярно центральной плоскости поляризации света, выходящего из поляризатора и прошедшего через кювету с оптически активным веществом. При возникновении рассогласования электродвигатель вращает анализатор до тех пор, пока сигнал не уменьшится до нуля, после чего вращающийся анализатор останавливается, и в поляриметре устанавливается поляриметрический баланс («оптический нуль»), что также имеет место, когда в кювете нет оптически активного вещества.

Скомпенсированный анализатором угол поворота плоскости поляризации после его преобразования, в соответствии с записанным в памяти микропроцессора математическим алгоритмом, в виде цифрового сигнала передается на дисплей, где отображается либо в угловых градусах, либо в международных сахарных градусах с температурной компенсацией, либо в международных сахарных градусах без температурной компенсации, значения которых различны для разных оптически активных веществ. Результаты анализа образцов могут быть представлены также в виде значений удельного вращения, концентрации и степени чистоты.

Поляриметры-сахариметры оснащены программируемой шкалой пользователя, позволяющей на основании введенных в память микропроцессора градуировочных характеристик анализируемых образцов создавать и устанавливать собственные шкалы пользователя, и выполнять автоматический расчет концентрации.

Поляриметры-сахариметры представляет собой автоматические цифровые измерительные приборы и могут работать как в стационарном режиме с использованием стеклянных кювет, заполненных оптически активным образцом, так и в автоматическом режиме при непрерывной подаче образцов с использованием проточных кювет с воронкой или штуцерами для подачи образцов через шланговую систему ввода-вывода. В памяти поляриметров-сахариметров может быть зарегистрировано до 10-ти типов кювет.

Поляриметры-сахариметры выпускаются в модификациях SAC-i и SAC-i 589/882. Модификация SAC-i работает только с источником света с длиной волны 589 нм. Модификация SAC-i 589/882 способна использовать в работе 2 источника света: с длинами волн 589 нм и 882 нм.

Поляриметры-сахариметры снабжены цифровым термометром с датчиком температуры, встроенным в камеру для образца и имеют устройство для подключения датчика температуры к измерительной кювете для отслеживания температуры в пространстве, максимально близком к образцу. Кроме того, может обеспечиваться автоматический контроль температуры и термостатирование кювет при подключении к водяному термостату и использовании Пельтье модуля.

На поляриметрах можно проводить от 1-го до 999-ти повторных измерений, выполняемых непрерывно. В зависимости от задачи может быть выбран один из 4 режимов измерений образца.

Для стабилизации параметров время ожидания результата измерений можно установить от 0 до 999 с.

Поляриметры-сахариметры оснащены функцией температурной компенсации в широком температурном диапазоне.

В качестве источника излучения используется светодиод в комбинации с интерференционным фильтром, выделяющим длину волны 589 нм, что соответствует желтой линии D в спектре излучения натрия (для модификации SAC-i), для модификации SAC-i 589/882 используются светодиоды в комбинации с интерференционным фильтром, выделяющим длины волн 589 нм и 882 нм (необходимый комплект является быстросъёмным и устанавливается в Поляриметры-сахариметры перед измерением - см. рисунок 2).

Имеются разъемы для подключения компьютера и принтера для распечатки результатов измерений, а также рефрактометра для одновременного определения чистоты исследуемых образцов. При подключении поляриметров-сахариметров к компьютеру обеспечивается передача результатов измерений на компьютер и управление работой поляриметров-сахариметров с компьютера (в этом случае сенсорный дисплей становится неактивным).

В памяти микропроцессора поляриметров-сахариметров может сохраняться до 5000 результатов измерений, а также параметры градуировочной характеристики. После заполнения памяти измерения приостанавливаются и вновь полученный результат измерений замещает результат полученный впервые. Для очистки памяти результаты измерений могут быть скопированы на USB флеш-карту памяти.

По окончанию измерений Поляриметры-сахариметры подают звуковой сигнал. Предусмотрено 10 видов звуковых сигналов в зависимости от ситуации и при обнаружении той или иной ошибки.

На цветной жидкокристаллический дисплей выводятся номер используемой программной версии, результаты измерений по пользовательской шкале, температура образца, выбранный режим измерений, количество измерений, время ожидания и информация о пользователе.

В поляриметрах предусмотрено проведение самодиагностики, что позволяет выявить различные неисправности, например, проверять работоспособность источника света.

Элементы поляриметров-сахариметров, включающие оптико-механическую систему, электронный блок с микропроцессором и системой регистрации, размещены в едином корпусе.

Корпус поляриметров-сахариметров выполнен из металла и защищен от несанкционированного проникновения четырьмя секретными болтами с нестандартной головкой, залитыми специальным составом, который саморазрушается при вскрытии.

Камера для образцов в поляриметрах вентилируется для минимизации превышения температуры в ней над окружающей средой.

Требования к окружающим условиям EN 61010 (использовать только в помещении).

Общий вид поляриметров-сахариметров автоматических SAC-i представлен на рисунке 1.

Рисунок 1 - Общий вид поляриметров-сахариметров автоматических SAC-i

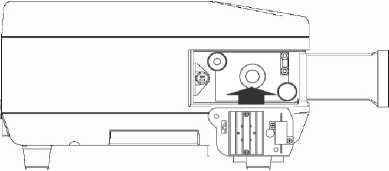

Рисунок 2 - Место установки комплекта для изменения длины волны поляриметров-сахариметров SAC-i 589/882

Таблица 4 - Комплект поставки поляриметров-сахариметров

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3.
