Номер по Госреестру СИ: 80698-20
80698-20 Трансформаторы тока разъемные
(SCT)
Назначение средства измерений:
Трансформаторы тока разъемные SCT (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 1
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 2
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 3
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 4
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 5
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 6
Внешний вид.
Трансформаторы тока разъемные
Рисунок № 7

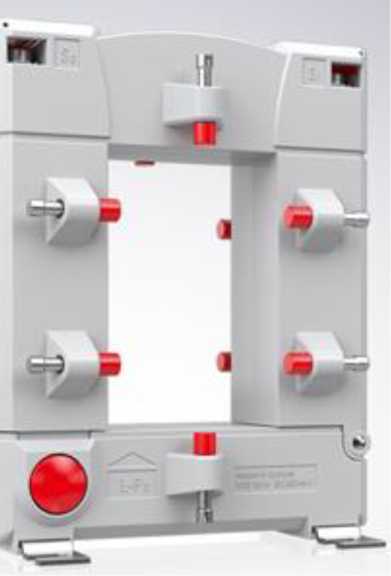

Внешний вид.
Трансформаторы тока разъемные
Рисунок № 8
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на наклейку с техническими характеристиками трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока разъемным SCTГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформаторы тока измерительные переносные «ТТИП», исполнения ТТИП-5000/5, ТТИП-100/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ», исполнение «Энергомонитор-3.1КМ»-02 (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
-
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт.
Изготовитель
Beckhoff Automation GmbH & Co. KG, ГерманияАдрес: 33415 Verl, Huelshorstweg 20, Germany
Телефон: +49 5246 963 0
Факс: +49 5246 963 198
E-mail: info@beckhoff.com
Web-сайт: www.beckhoff.com
Заявитель
Общество с ограниченной ответственностью «БЕКХОФФ АВТОМАТИЗАЦИЯ» (ООО «БЕКХОФФ АВТОМАТИЗАЦИЯ»)ИНН 7701759198
Адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 3, эт. 2, пом. I, ком. 4,6-12,14-17
Телефон: +7 (495) 419-07-44
E-mail: russia@beckhoff.com
Web-сайт: www.beckhoff.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы - однофазные, шинные, разъемные, в пластмассовом корпусе. Первичной обмоткой трансформаторов служит кабель или шина, пропущенные через проходное отверстие трансформатора. Трансформаторы имеют одну вторичную измерительную обмотку. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора, или выполнены в виде гибкого двухжильного провода.
Трансформаторы выпускаются в модификациях, отличающихся конструкцией, классом точности, номинальными первичным и вторичным токами, размерами проходного отверстия, габаритными размерами и массой.
Структура условного обозначения модификаций трансформаторов:
SCTXXXX-XXXX
-
1 2 3 4 5 6
-
1 - Наименование типа
-
2 - Конструкция:
-
6 - с круглым проходным отверстием под кабель;
-
7 - с прямоугольным проходным отверстием под шину.
-
3 - Типоразмер (выбирается в соответствии с таблицами 2 и 3 из ряда: 1, 2, 3, 4, 6, 7, в
зависимости от размеров проходного отверстия и габаритных размеров трансформатора)
-
4 - Класс точности вторичных обмоток по ГОСТ 7746-2015:
0 - класс точности 3;
-
1 - класс точности 1;
-
2 - класс точности 0,5.
-
5 - Номинальный вторичный ток 12ном:
1 - 1 А;
5 - 5 А.
-
6 - Номинальный первичный ток 11ном, А
Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1.
а) модификации SCT6XXX-XXXX
б) модификации SCT7XXX-XXXX
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения знака поверки
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Характеристика |
Значение для модификаций | |
SCT6XXX-XXXX |
SCT7XXX-XXXX | |
Номинальное напряжение ином, кВ |
0,66 | |
Наибольшее рабочее напряжение ин.р, кВ |
0,72 | |
Номинальный первичный ток 11ном, А |
от 75 до 1000 |
от 100 до 5000 |
Номинальный вторичный ток 12ном, А |
1; 5 |
5 |
Номинальная вторичная нагрузка &ном с коэффициентом мощности cosф2=1, В^А |
от 0,5 до 5 |
от 1 до 5 |
Номинальная вторичная нагрузка &ном с индуктивноактивным коэффициентом мощности cosф2=0,8, В^А |
от 3 до 5 |
от 5 до 30 |
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1; 3 | |
Номинальная частота переменного тока, Гц |
50; 60 | |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10; 15 |
Таблица 2 - Габаритные размеры и масса трансформаторов модификаций SCT6XXX-XXXX
Модификации |
Типоразмер |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
Диаметр кабеля, пропускаемого через проходное отверстие, мм, не более |
Масса, г, не более |
SCT61XX-XXXX |
1 |
36x62x50 |
18,5 |
200 |
SCT63XX-XXXX |
3 |
49x80x59 |
18,5 |
250 |
SCT64XX-XXXX |
4 |
49x80x59 |
27,9 |
350 |
SCT66XX-XXXX |
6 |
72x120x98 |
42,4 |
550 |
SCT67XX-XXXX |
7 |
67x96x69 |
2x42,4* |
600 |
* Проходное отверстие под два кабеля диаметром 42,4 мм. |
Таблица 3 - Габаритные размеры и масса трансформаторов модификаций SCT7XXX-XXXX
Модификации |
Типоразмер |
Габаритные размеры (ширинаxвысотаx глубина), мм, не более |
Размеры поперечного сечения шины (ширинаxдлина), пропускаемой через проходное отверстие, мм, не более |
Масса, г, не более |
SCT71XX-XXXX |
1 |
93x106x58 |
20x30 |
650 |
SCT72XX-XXXX |
2 |
125x158x58 |
50x80 |
1200 |
SCT73XX-XXXX |
3 |
155x198x58 |
80x120 |
1650 |
SCT74XX-XXXX |
4 |
195x243x79 |
80x160 |
4750 |
Таблица 4 - Основные технические характеристики
Характеристика |
Значение |
Рабочие условия измерений:
|
от -5 до +50 100 |
Средняя наработка до отказа, ч |
400000 |
Средний срок службы, лет |
30 |
