Сведения о средстве измерений: 80699-20 Зонды гидрологические

Номер по Госреестру СИ: 80699-20
80699-20 Зонды гидрологические
( SeaGuard RCM)

Назначение средства измерений:
Зонды гидрологические SeaGuard RCM (далее - зонды) предназначены для измерений скорости водного потока, температуры воды, удельной электропроводности (далее - УЭП) воды, гидростатического давления, массовой концентрации растворенного в воде кислорода.

сертификация программного обеспечения
Внешний вид. Зонды гидрологические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Зонды гидрологические
Рисунок № 1

Общие сведения

Дата публикации - 10.12.2024
Срок свидетельства - 31.12.2025
Номер записи - 179767
ID в реестре СИ - 1385410
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет, SeaGuard RCM,

Производитель

Изготовитель - AANDERAA Data Instruments AS
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 22
Выдано извещений - 2
Кол-во периодических поверок - 20
Кол-во средств измерений - 15
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2866 от 2024.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)

Наличие аналогов СИ: Зонды гидрологические ( SeaGuard RCM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
80699-20 Зонды гидрологические ( SeaGuard RCM)
AANDERAA Data Instruments AS (НОРВЕГИЯ )
84817-22 Измерители гидрологических параметров (Вектор-3)
Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург)

Все средства измерений Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80699-20
31.12.2025
Зонды гидрологические, SeaGuard RCM
AANDERAA Data Instruments AS (НОРВЕГИЯ )
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители гидрологических параметров (Вектор-3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 9 2 7 2 9 2 7
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • SeaGuard RCM
  • 1 0 1 0 1 0 1
    ФГБУ "ГГИ"
    (RA.RU.311759)
  • нет
  • 12 0 12 0 12 0 12

    Стоимость поверки Измерители гидрологических параметров (Вектор-3)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Зонды имеют встроенное программное обеспечение (далее- ПО).

    Встроенное ПО «Seaguard Image» обеспечивает сбор, обработку, архивирование и передачу индикацию результатов измерений, настройку зондов.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные (признаки)

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    Seaguard Image

    Номер версии (идентификационный номер) ПО

    не ниже 23

    Цифровой идентификатор ПО (С RC)

    94EBF763*

    *Цифровой идентификатор указан для ПО с номером версии 23


    Знак утверждения типа

    Знак утверждения типа

    наносится фотохимическим способом, тиснением или другими способами на корпус зонда рядом с наименованием, а также типографским способом на титульный лист формуляра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к зондам гидрологическим SeaGuard RCM

    ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне 0,005 - 25 м/с

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Приказ Росстандарта от 29.06.2018 № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

    Приказ Росстандарта от 27.12.2018 № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

    Приказ Минприроды России от 19.10.2015 № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

    Техническая документация AANDERAA Data Instruments AS, Норвегия

    Поверка

    Поверка осуществляется по документу МП 2540-0050-2020 «ГСИ. Зонды гидрологические SeaGuard

    RCM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 18 мая 2020 г.

    Основные средства поверки:

    Система гидрометрическая эталонная автоматизированная ГЭАС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46819-11.

    Манометр грузопоршневой МП, класс точности 0,005, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52189-16.

    Термометр сопротивления платиновые эталонный ПТС-10М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11804-99.

    Измеритель температуры многоканальный прецизионный МИТ 8, модификация МИТ 8.15, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11.

    Преобразователь давления измерительный СРТ6180, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58911-14.

    Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771, (установка кондуктометрическая поверочная КПУ-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31468-06);

    СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    AANDERAA Data Instruments AS, Норвегия
    Адрес: Sanddalsringen 5b N-5225 Nesttun, Norway
    Телефон: +47 55 60 48 00; факс +47 55 60 48 01
    Web-сайт: www.aanderaa.com
    E-mail: aanderaa.info@xyleminc.com

    Заявитель

    Общество с ограниченной ответственностью «НТЦ Инфомар» (ООО «НТЦ Инфомар»)
    ИНН 7714784900
    Адрес: 123298, Москва, ул. Хорошевская 3-я, д.13, оф.208А
    Телефон: +7(499) 194-59-05
    Web-сайт: www.infomarcompany.com
    E-mail: infomar.ntc@gmail.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01
    Факс: (812) 713- 01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия зондов гидрологических SeaGuard RCM основан на измерении океанографических параметров первичными измерительными преобразователями с последующем преобразованием полученных сигналов в цифрой код. Принцип действия первичных измерительных преобразователей (датчиков):

    • - датчика скорости водного потока ZPulse основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частицы (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используются для расчета текущей скорости потока.

    • -  датчика температуры воды 4060 основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды.

    • - датчика гидростатического давления основан на пьезорезистивном эффекте -изменении сопротивления от воздействия механического давления.

    • - датчика УЭП воды 4319 основан на индуктивном принципе, ток, индуцируемый в катушке преобразуется в значение проводимости.

    • - датчика растворенного кислорода 4835 и 4330 основан на способности отдельных веществ к динамическому гашению флуоресценции.

    Конструктивно зонды построены по модульному принципу и представляют из себя измерительную платформу с регистратором данных, линиями связи и разъемами для подключения датчиков: скорости водного потока ZPulse, температуры воды 4060, УЭП воды 4319, гидростатического давления 4117, индикации мутности 4112, массовой концентрации растворенного в воде кислорода 4835 и 4330.

    Каждый зонд может комплектоваться различным количеством датчиков (от 1 до 6): датчики скорости водного потока ZPulse входят в комплект поставки по умолчанию и представлены в двух исполнениях 4420/4520 (SW/DW), датчики температуры воды 4060, датчики УЭП воды 4319, датчики гидростатического давления 4117, датчики индикации мутности 4112, датчики массовой концентрации растворенного в воде кислорода 4835 и 4330 устанавливаются по запросу заказчика. Комплектация зонда указывается в его формуляре.

    Измерительная платформа зондов представляет собой электронный модуль, на передней панели которого расположены следующие элементы: жидкокристаллический дисплей для настройки зонда и программы измерений, кнопка включения питания, слот для SD карты. Сзади

    измерительной платформы устанавливаются 1-2 щелочные или литиевые батареи. Измерительная платформа помещается в герметичный титановый корпус.

    Зонды имеют два режима работы:

    - автономный режим, в котором получаемые данные записываются на SD карту памяти для последующего их переноса в персональный компьютер, обработки и визуализации.

    - режим реального времени, в котором данные могут выводиться в реальном времени без запроса от внешнего устройства по кабелю или через гидроакустический модем.

    Для обеспечения возможности получения результатов измерений в режиме реального времени зонд оборудуется водонепроницаемым разъемом с серийным выходом RS-422.

    По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если зонд устанавливается на постоянной основе.

    Зонды поставляются в трех модификациях для глубин: до 300 м, до 2000 м, до 6000 м.

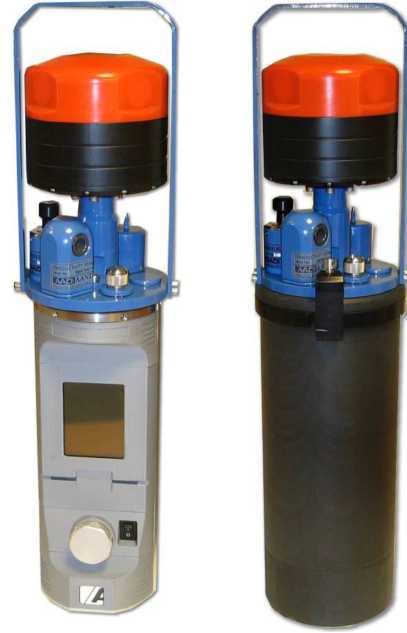

    Общий вид зондов гидрологических SeaGuard RCM приведен на рисунке 1. Пломбирование зондов не предусмотрено.

    Внешний вид. Измерители гидрологических параметров (Вектор-3), http://oei-analitika.ru

    Слева - зонд SeaGuard RCM в режиме настройки (герметичный корпус демонтирован), справа - в рабочем режиме.

    Рисунок 1 - Общий вид зонда гидрологического SeaGuard RCM


    Таблица 4 - Комплектность зондов

    Наименование

    Обозначение

    Количество

    Зонд гидрологический

    SeaGuard RCM

    1 шт.*

    Формуляр

    ФО

    1 экз.

    Методика поверки

    МП 2540-0050-2020

    1 экз.

    *Комплектация в зависимости от заказа


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений скорости водного потока, м/с

    от 0,02 до 3

    Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с

    ±(0,01+0,01* V)*

    Наименование характеристики

    Значение

    Диапазон измерений температуры воды, °C

    от -4 до +36

    Пределы допускаемой абсолютной погрешности измерений температуры воды, °C

    ±0,03

    Диапазон измерений УЭП воды, См/м

    от 0,005 до 7,5

    Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,005 до 0,5 включ. См/м, См/м

    ±0,001

    Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,5 до 7,5 См/м, %

    ±0,2

    Диапазон измерений гидростатического давления, МПа

    - для модификации 4117A

    от 0 до 1

    - для модификации 4117B

    от 0 до 4

    - для модификации 4117C

    от 0 до 10

    - для модификации 4117D

    от 0 до 20

    - для модификации 4117E

    от 0 до 40

    - для модификации 4117F

    от 0 до 60

    Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, %

    ±0,02

    Диапазон показаний мутности, ЕМФ: - для модификации 4112

    от 0 до 25

    - для модификации 4112A

    от 0 до 125

    - для модификации 4112B

    от 0 до 500

    - для модификации 4112C

    от 0 до 750

    Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3

    от 0,2 до 16

    Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода, %

    ±5

    *V- измеренная скорость водного потока, м/с

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (диаметр; высота), мм, не более

    - модификация до 300 м

    139;356

    - модификация до 2000 м

    140; 352

    - модификация до 6000 м

    143;368

    Масса, кг, не более - модификация до 300 м

    7,6

    - модификация до 2000 м

    11,6

    - модификация до 6000 м

    12,4

    Интерфейс передачи данных

    RS422

    Потребляемая мощность, Вт, не более

    1,0

    Параметры электрического питания: напряжение постоянного тока, В

    от 6 до 14

    Условия эксплуатации:

    - диапазон рабочих температур, °С

    от -5 до +50

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
