Номер по Госреестру СИ: 80343-20
80343-20 Термометры цифровые многофункциональные
( )
Назначение средства измерений:
Термометры цифровые многофункциональные (далее по тексту - термометры) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Внешний вид.
Термометры цифровые многофункциональные
Рисунок № 1
Внешний вид.
Термометры цифровые многофункциональные
Рисунок № 2
Внешний вид.
Термометры цифровые многофункциональные
Рисунок № 3
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 28.12.2025
Номер записи - 179574
ID в реестре СИ - 1384849
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет данных, модель 20200, Без модификации, Emerson Сooper-Atkins с зондом типа 50207-К, Emerson Сooper-Atkins, Cooper-Atkins, модель 20200, Cooper-Atkins 20200, Atkins, 20200, ., -,
Производитель
Изготовитель - Компания "Emerson Electric Co."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 238
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 169
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№61 от 2017.01.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№106 от 2018.01.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Термометры цифровые многофункциональные ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Термометры цифровые многофункциональные ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 47 | 3 | 27 | 20 | 0 | 42 | 22 | 20 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 19 | 0 | 19 | 0 | 18 | 0 | 18 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 155 | 152 | 3 | 0 | 99 | 99 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 4 | 13 | 1 | 0 | 14 | 13 | 1 |
Стоимость поверки Термометры цифровые многофункциональные ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам цифровым многофункциональнымГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация компании изготовителя.
Поверка
Поверкаосуществляется по документу МП 207-052-2020 «ГСИ. Термометры цифровые многофункциональные. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.09.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор температуры поверхностный КТП-2 (Регистрационный № 53247-13); Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Emerson Electric Co.», СШААдрес: 8000 West Florissant Avenue, P.O. Box 4100, St. Louis MO 63136, USA
Web-сайт: www.emerson.com
Завод-изготовитель
«Cooper-Atkins Corporation», США
Адрес: 33 Reeds Gap Road Middlefield, CT 06455-0450, USA
Телефон: +1 (860) 347-22-56
Web-сайт: www.cooper-atkins.com, е-mail: info@cooper-atkins.com
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон») ИНН 7705130530Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, ком 7б
Телефон: +7 (495) 995-95-59, факс: +7 (495) 424-88-50
Web-сайт: www.emerson.ru, е-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru, е-mail: office@vniims.ru
Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) и преобразовании их в значения температуры с последующей индикацией на дисплее или передачей данных по беспроводной сети Bluetooth на мобильное устройство или ПК.
Термометры состоят из электронного блока модели 20200 с автономным питанием и подключаемых к нему сменных датчиков температуры (измерительных зондов) -
термоэлектрических преобразователей (ТП) с НСХ типа «K» по ГОСТ Р 8.585-2001.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чув ствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термометры могут комплектоваться пятью сменными измерительными зондами следующих моделей: 50208-К, 50207-К, 50306-К, 50014-К, 50004-К. Сменные измерительные зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.
Измерительный зонд 50207-К используется для измерений температуры жидких и твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержав еющей стали со штекерным соединением с плоскими разъемами.
Измерительный зонд 50306-К предназначен для измерений температуры газообразных сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса, зажимного крепления для монтажа зонда на объект измерений и удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.
Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.
Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта), удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной зоны зонда к измеряемому объекту.
Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со штекерным соединением с плоскими разъемами.
Электронный блок термометра конструктивно выполнен в компактном корпусе из пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для одной щелочной батареи размера АА. В верхней части корпуса электронного блока находится разъем для подключения измерительного зонда.
Фотографии внешнего вида электронного блока термометра, транспортировочного чемодана с электронным блоком термометра и измерительными зондами представлены на рисунках 1 и 2. Внешний вид измерительных зондов приведен на рисунке 3.
Рисунок 2 - Общий вид поставляемого комплекта: переносной чемодан для транспортировки термометра с измерительными зондами
Рисунок 1 - Внешний вид электронного блока термометра цифрового многофункционального
а) 50208-К
б) 50207-К
в) 50306-К
г) 50014-К

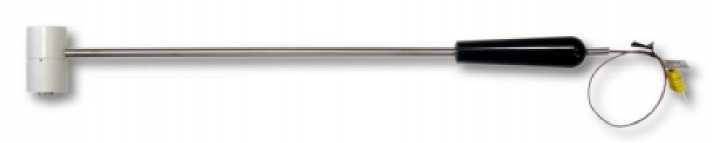

Рисунок 3 - Общий вид измерительных зондов (датчиков температуры)
