Номер по Госреестру СИ: 79743-20
79743-20 Cистемы мультисенсорные измерительные
(LVC)
Назначение средства измерений:
Системы мультисенсорные измерительные LVC (далее - системы) предназначены для бесконтактных и/или контактных измерений линейных и угловых размеров деталей.
Внешний вид.
Cистемы мультисенсорные измерительные
Рисунок № 1
Программное обеспечение
Для работы с системами применяется программное обеспечение (далее - ПО): «M3».
ПО «М3» позволяет осуществлять измерения по осям X, Y и Z, выводить результаты на экран персонального компьютера, а также «сшивать» получаемые изображения.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
М3 |
Номер версии (идентификационный номер) ПО |
не ниже v.3.30.20 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мульти-сенсорным измерительным LVCТехническая документация Vision Engineering Ltd., Великобритания
Поверка
Поверкаосуществляется по документу МП АПМ 53-19 «ГСИ. Системы мультисенсорные измерительные LVC. Методика поверки», утв ерждённому ООО «Автопрогресс-М» «19» июня 2020 г.
Основные средства поверки:
-
- Рабочий эталон единицы длины 2 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - мера длины штриховая;
-
- Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 140'9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- Рабочий эталон единицы плоского угла 4 разряда по Государственной поверочной схеме для средств измерений плоского угла утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 - меры угловые призматические.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Vision Engineering Ltd., ВеликобританияАдрес: Monument House, Monument Way West,
Woking, Surrey, GU21 5EN, UK
Тел./факс: +44 (0) 1483 248300/ +44 (0) 1483 248301
Web-сайт: www.visioneng.ru
E-mail: generalinfo@visioneng.com
Заявитель
Общество с ограниченной ответственностью «Остек-АртТул»(ООО «Остек-АртТул»)
ИНН 7731481038
Адрес: 121467, г. Москва ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
Телефон/ факс: +7 (495) 788-44-44, +7 (495) 788-44-42
Web-сайт: www.arttool.ru
E-mail: info@arttool.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 123298, г. Москва, ул. Викторенко, д. 16, строение 1, помещение 10 Телефон: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип работы систем основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного измерительного стола и с измерительной шкалы оси Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокуса. Опционально для измерений по осям X, Y и Z системы могут быть оснащены контактным датчиком Renishaw TP 20.
Системы состоят из гранитного основания, измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, джойстика, персонального компьютера (ПК) и монитора. Система обработки измерений производит обработку полученных результатов и выводит их на экран в цифровой и графической формах.
Системы в зависимости от типоразмеров изготавливают двух модификаций: LVC 200 и LVC 400.
Системы оснащаются моторизованными столом и штативом, а их управление осуществляется при помощи ЧПУ. Измерения проводятся в ручном и автоматическом режимах. В ручном режиме перемещение осуществляется с помощью джойстика. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы на экран монитора выводится программа измерения, чертеж модели, изображение измеряемого образца и текущие координаты.
Общий вид систем представлен на рисунке 1.

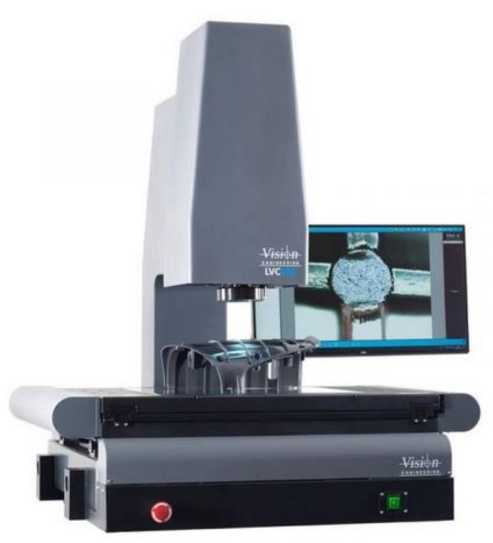

Рисунок 1 - Общий вид систем мультисенсорных измерительных LVC
Пломбирование систем не предусмотрено.
Таблица 2 - Метрологические характеристики
Модификация |
LVC 200 |
LVC 400 |
Диапазон измерений, мм
|
От 0 до 200 От 0 до 150 От 0 до 200 |
От 0 до 400 От 0 до 300 От 0 до 200 |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y оптическим бесконтактным способом, мкм |
±(1,3 + 10,5<L/1000) | |
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z оптическим бесконтактным способом, мкм |
±(8 + 0,7-L) | |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y и Z контактным датчиком, мкм * |
±(1,7 + L/100) | |
Цена единицы наименьшего разряда линейных измерений, мм |
0,0001 | |
Диапазон измерений плоского угла, ° |
от 0 до 360 | |
Цена единицы наименьшего разряда при измерении плоского угла, " |
1 | |
Пределы допускаемой абсолютной погрешности при измерении плоского угла, " |
±20 | |
где L - измеряемая длина в мм, * - опционально при наличии контактного датчика. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
LVC 200 |
LVC 400 | |
Условия эксплуатации: | ||
- температура окружающей среды, °C |
от +18 до +22 | |
- относительная влажность воздуха, % |
от 30 до 90 | |
- атмосферное давление, кПа |
от 84 до 106 | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
220±22 | |
- частота переменного тока, Гц |
50/60 | |
Габаритные размеры, мм, не более | ||
- ширина |
540 |
916 |
- длина |
650 |
650 |
- высота |
1025 |
1108 |
Масса, кг, не более |
350 |
400 |
Средний срок службы, лет |
10 | |
Средняя наработка на отказ, ч |
10000 |
