Номер по Госреестру СИ: 79848-20
79848-20 Системы мобильной автозаправочной станции
(КМАЗС)
Назначение средства измерений:
Системы мобильной автозаправочной станции КМАЗС (далее - КМАЗС) предназначены для измерения объема выданного и контроля оставшегося нефтепродукта в процессе отпуска нефтепродуктов на автозаправочных станциях (АЗС), производящих заправку моторным топливом транспортных средств (ТС) потребителей на условиях внутрихозяйственного расчета, где функции оператора АЗС выполняют непосредственно водители ТС.
Внешний вид.
Системы мобильной автозаправочной станции
Рисунок № 1
Внешний вид.
Системы мобильной автозаправочной станции
Рисунок № 2
Внешний вид.
Системы мобильной автозаправочной станции
Рисунок № 3
Внешний вид.
Системы мобильной автозаправочной станции
Рисунок № 4
Общие сведения
Дата публикации - 13.12.2020
Срок свидетельства - 27.11.2025
Номер записи - 179006
ID в реестре СИ - 1384094
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ")
Страна - РОССИЯ
Населенный пункт - с. Грабово, Пензенская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1923 от 2020.11.27 об утверждении типа средств измерений
Наличие аналогов СИ: Системы мобильной автозаправочной станции (КМАЗС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79775-20 |
Полуприцеп-цистерна, 96227-0000010-04 Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ") (РОССИЯ с. Грабово, Пензенская обл.) |
ОТ МП |
2 года |
|
79848-20 27.11.2025 |
Системы мобильной автозаправочной станции, КМАЗС Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ") (РОССИЯ с. Грабово, Пензенская обл.) |
ОТ МП |
2 года |
|
86514-22 26.08.2027 |
Полуприцепы-цистерны, ГРАЗ-ППЦ Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ") (РОССИЯ с. Грабово, Пензенская обл.) |
ОТ МП |
2 года |
|
90419-23 |
Полуприцеп-цистерна, GRPPP3 Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ") (РОССИЯ с. Грабово, Пензенская обл.) |
ОТ МП |
2 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Системы мобильной автозаправочной станции (КМАЗС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мобильной автозаправочной станции (КМАЗС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
23500 | 23500 |
Программное обеспечение
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО КМАЗС |
|
Номер версии (идентификационный номер) ПО |
2.6.75 |
|
Цифровой идентификатор ПО |
3209 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к системам мобильной автозаправочной станции КМАЗСПриказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ФАВТ.421417.008 ТУ Системы мобильной заправочной станции КМАЗС. Технически е условия
Поверка
Поверкаосуществляется по документу МП 1089-7-2020 «ГСИ. Системы мобильной автозаправочной станции КМАЗС. Методика поверки., утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2020 года.
Основные средства поверки:
-
- рабочие эталоны единиц объемного расхода жидкости 1 -го и 2 -го разрядов из части 2 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, установки поверочные с расходомерами, с диапазоном измерений объемного расхода от 0,001 до 80 м3/ч;
-
- вторичные эталоны и рабочие эталоны единиц объема жидкости 1-го и 2-го разрядов из части 3 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256, установки поверочные с мерниками, с номинальными значениями объема 10, 50, 100 дм3;
-
- рулетка измерительная металлическая 2 класса точности модификация Р30У2Г, диапазон измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 51171-12;
-
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01 -180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
-
- плотномер типа МД-02, диапазон измерений от 600 до 1000 кг/м3, регистрационный номер 58207-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и ударным способом на свинцовую пломбу головок винтов крепления крышки системы мобильной автозаправочной станции КМАЗС.
Изготовитель
Акционерное общество «Грабовский автомобильный завод» (АО «Завод ГРАЗ»)ИНН 5809036360
Адрес: 442770, Пензенская область, Бессоновский район, с. Грабово, ул. Кирпичная, 58 Телефон: (84140) 2-32-95 Web-сайт: www.graz.ru
E-mail: office@kommash.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32
Е-mail: office@vniir.org
Система является электронным устройством, в состав которого входят электронные компоненты, установленные на печатных платах. Электронные части системы заключены в оболочку, которая представляет собой прямоугольный пластиковый корпус, закрытый с лицевой стороны крышкой. На крышке расположены винты крепления, индикатор и клавиатура. По периметру крышки установлен эластичный уплотнитель, герметизирующий стык крышки с корпусом, для обеспечения защиты внутреннего пространства от проникновения воды и пыли. На нижней стенке корпуса расположены герметизированные кабельные вводы для подключения преобразователя магнитного поплавкового, счетчиков жидкости и линий связи.
Система обеспечивает обмен данными с удаленной ПЭВМ при помощи программного обеспечения «КМАЗС-ОФИС», которое устанавливается на ПЭВМ в офисе предприятия. Для обмена данными может использоваться проводная линия связи или беспроводная сеть операторов сотовой связи GSM/GPRS.
Система обеспечивает выполнение следующих основных функций:
-
- идентификацию операторов и транспортного средства при помощи RFID карт и паролей;
-
- выдачу оператору заданной дозы нефтепродукта (в пределах лимита);
-
- контроль уровня остатка нефтепродукта в цистерне;
-
- накопление и хранение в базе данных информации о произведенных операциях по выдачи нефтепродуктов для каждого оператора и транспортного средства с фиксацией времени начала и завершения выдачи нефтепродуктов для каждого оператора и транспортного средства;
-
- объем выданного нефтепродукта;
-
- передачу в офис информации накопленной в базе данных по выбранному виду связи.
Система монтируется на цистерне (резервуаре) и управляет процессом выдачи нефтепродуктов потребителям через топливораздаточные рукава с предоставлением возможности самообслуживания при использовании бесконтактных радиочастотных пластиковых карт (далее - RFID) и контроля уровня остатка нефтепродуктов в цистерне.
Принцип работы системы мобильной автозаправочной станции КМАЗС основан на преобразовании количества импульсов, поступающих от расходомеров, установленных на цистерне в единицу величины литры и остатка нефтепродуктов в цистерне от уровнемера по цифровому каналу связи (RS-232, RS-485).
В состав системы мобильной автозаправочной станции КМАЗС входят:
-
- контроллер мобильной автозаправочной станции КМАЗС;
-
- преобразователь магнитный поплавковый «ПМП» регистрационный номер 24715-14;
-
- счетчики жидкости СЖ регистрационный номер 59916-15 (по заказу);
-
- счетчики жидкости лопастные MKA регистрационный номер 71647-18 (по заказу).
Общий вид системы мобильной автозаправочной станции КМАЗС представлен на рисунке 1.
Место пломбировки от несанкционированного доступа представлено на рисунке 2.

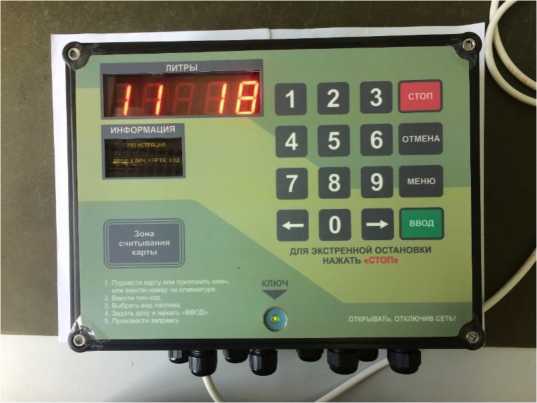

Контроллер мобильной автозаправочной станции КМАЗС

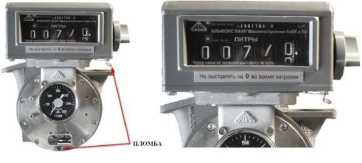

Счетчик жидкости лопастной MKA
СЗС
бирования

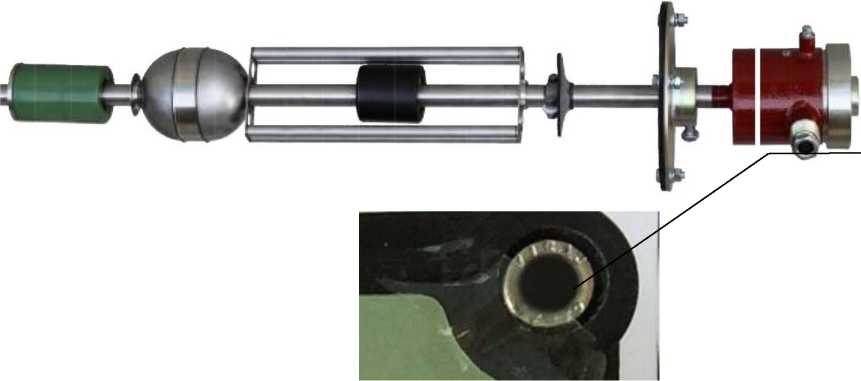

Рисунок 2 - Место пломбировки от несанкционированного доступа системы мобильной автозаправочной станции КМАЗС
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система мобильной автозаправочной станции КМАЗС |
КМАЗС |
2 шт. |
|
Преобразователь магнитный поплавковый «ПМП» |
«ПМП» |
1 шт. |
|
Счетчик-расходомер жидкости |
— |
2 шт. |
|
Руководство по эксплуатации системы мобильной автозаправочной станции |
ТВФЮ.421417.001 РЭ |
1 экз. |
|
Паспорт преобразователь магнитный поплавковый «ПМП» |
1 экз. | |
|
Паспорт счетчик-расходомер жидкости |
— |
1 экз. |
|
Паспорт системы мобильной автозаправочной станции |
— |
1 экз. |
|
Методика поверки МП 1089-7-2020 |
МП 1089-7-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расхода жидкости, м3/ч |
от 2 до 78 |
|
Диапазон измерения уровня жидкости, мм |
от 500 до 6000 |
|
Диапазон измерения температуры, °C |
от -50 до +60 |
|
Диапазон измерения плотности жидкости, кг/м3 |
от 600 до 860 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидких сред, мм |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, C |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
±2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип интерфейса для идентификации бесконтактных карт операторов и ТС |
RFID Mifare |
|
Тип интерфейса беспроводной связи с ПО «КМАЗС -ОФИС» |
GSM/GPRS |
|
Тип поддерживаемых спутниковых систем глобального позиционирования(опция)* |
ГЛОНАСС/GPS |
|
Максимальное общее количество топливораздаточных колонок (ТРК), управляемых системой КМАЗС (в зависимости от типа интерфейса управления), шт. |
от 2 до 4 |
|
Количество каналов интерфейса RS-485 для связи с ПО «КМАЗС -ОФИС» по линии проводной связи, шт. |
1 |
|
Количество каналов интерфейса RS -485 для управления ТРК, шт. |
1 |
|
Количество каналов интерфейса RS-485 для подключения дополнительного оборудования, шт. |
1 |
|
Количество каналов интерфейса «токовая петля» для управления ТРК, шт. |
1 |
|
Количество каналов ввода импульсного интерфейса для управления ТРК, шт. |
6 |
|
Количество каналов вывода импульсного интерфейса для управления ТРК, шт. |
4 |
|
Количество измерителей объема ТРК (счетчиков жидкости), подключаемых к системе КМАЗС по импульсному интерфейсу, шт., не более |
2 |
|
Количество каналов интерфейса RS-232 для связи с системой измерения резервуаров, шт. |
1 |
|
Количество электромагнитных пускателей насосов ТРК, управляемых контроллером по импульсному интерфейсу, шт. |
2 |
Окончание таблицы 3
|
Количество датчиков положения раздаточного крана ТРК (или кнопок Пуск/Стоп), подключаемых к системе КМАЗС по импульсному интерфейсу, шт. |
2 |
|
Количество клапанов двойного действия ТРК, управляемых системой КМАЗС по импульсному интерфейсу, шт. |
2 |
|
Параметры электрического питания:
|
220_+эу |
|
Потребляемая мощность, Вт |
20 |
|
Габаритные размеры мм, Ширина Высота Глубина |
305 255 110 |
|
Масса, кг. |
5 |
|
Маркировка взрывозащиты |
2ExnA IAT5GcX |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 107,0 |
|
Средний срок службы, лет, не менее |
12 |
