Номер по Госреестру СИ: 18840-20
18840-20 Аппаратура контроля механических параметров турбоагрегатов
("АКТИВ")
Назначение средства измерений:
Аппаратура контроля механических параметров турбоагрегатов «АКТИВ» (далее — аппаратура «АКТИВ») предназначена для измерения и контроля следующих параметров:
- среднеквадратического значения (СКЗ) виброскорости вертикальной, поперечной и осевой составляющих вибрации опор подшипников;
- относительного виброперемещения (бой) вала;
- осевого смещения или относительного удлинения вращающихся валов;
- теплового расширения турбин и положения запорных и регулирующих органов;
- частоты вращения вала.
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 1
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 2
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 3
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 4
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 5
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 6
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 7
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 8
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 9
Внешний вид.
Аппаратура контроля механических параметров турбоагрегатов
Рисунок № 10
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2025
Номер записи - 178810
ID в реестре СИ - 1383944
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ИП-117, Актив,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР")
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 589
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 460
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 467 дн.
Приказы РСТ, где упоминается данный тип СИ
№1828 от 2014.11.14 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 26497-09 - 40754-09)
№1179 от 2005.09.04 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ООО НПП "ЭЛЕКСИР"
№79 от 2005.02.03 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ООО ПКФ "Бетар"
№1866 от 2020.11.20 об утверждении типа средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60337-15 Преобразователи перемещения токовихревые (330102) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
18840-20 Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ") Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР") (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18840-20 20.11.2025 |
Аппаратура контроля механических параметров турбоагрегатов, "АКТИВ" Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР") (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
2 года |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 576 | 74 | 574 | 2 | 0 | 575 | 573 | 2 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "СИБИАЦ" (RA.RU.312127) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевые панели блоков контроля и верхние крышки преобразователей фотохимическим способом, на титульные листы эксплуатационной документации типографским способом.
КомплектностьТаблица 5 -
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре контроля механических параметров турбоагрегатов «АКТИВ»Приказ Росстандарта от 27.12.2018 № 2772 г. Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения
ТУ 26.51.66-004-06986491-19 Аппаратура контроля механических параметров турбоагрегатов «АКТИВ». Технические условия.
Поверка
Поверка осуществляется по документу 26.51.66.004 МП «ГСИ. Аппаратура контроля механических параметров турбоагрегатов «АКТИВ» Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 30.01.2020 г.Основные средства поверки:
Станция для калибровки преобразователей вибрации 9155 (регистрационный номер в Федеральном информационном фонде 68875-17); вибропреобразователь ускорения 8300 модификация 8305 (регистрационный номер в Федеральном информационном фонде 14923-09); измеритель параметров электроизоляции MIC 2510 (регистрационный номер в Федеральном информационном фонде 49421-12); мультиметр цифровой Agilent 34410А, (Регистрационный номер в Федеральном информационном фонде 33921-07); вольтметр универсальный B7-78/1 (регистрационный номер в Федеральном информационном фонде 69742-17); генератор сигналов произвольной формы DG1022 (регистрационный номер в Федеральном информационном фонде 56011-13); индикаторы часового типа ИЧ и ИЦ (регистрационный номер в Федеральном информационном фонде 58190-14); глубиномер микрометрический ГМ (регистрационный номер в Федеральном информационном фонде 60451-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное предприятие «ЭЛЕКСИР» (ООО НПП «ЭЛЕКСИР»).Адрес: 344004, Ростовская область, г. Ростов-на-Дону, ул. ул. Кулагина, 62/45 «б».
Тел./факс: (863) 244-97-41
E-mail: eleksir@mail.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, 58/173
Тел.: (863)264-19-74, 290-44-88
Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.
Пьезоэлектрические и вихретоковые датчики преобразуют механические параметры вращающегося агрегата в электрические сигналы, которые нормирующими преобразователями приводятся к уровню от 0 до 10 В. Далее эти сигналы поступают на входы блоков контроля, выполненных на базе микроконтроллеров семейства PIC, в которых осуществляется аналогоцифровое преобразование и дальнейшая обработка измерительной информации.
Результаты измерения выводятся на цифровое табло блока контроля, а также выносных блоков индикации, сравниваются с заданными пороговыми значениями, и при их превышении формируются сигналы для внешней системы сигнализации и защиты. Кроме того, блоки контроля формируют унифицированные токовые сигналы, пропорциональные измеряемому параметру.
Аппаратура является проектно-компонуемым изделием и может содержать в своем составе следующие измерительные каналы:
- канал измерения СКЗ виброскорости «ИП-120» (трехканальный);
- канал измерения относительного виброперемещения «ИП-119» (четырехканальный);
- канал измерения относительного виброперемещения «ИП-106» (одноканальный);
- канал измерения частоты вращения «ИП-115» (одноканальный);
- канал измерения осевого сдвига «ИП-107» (одноканальный);
- канал измерения относительного расширения «ИП-108» (одноканальный);
- канал измерения абсолютного расширения «ИП-116» (одноканальный);
- канал измерения перемещения «ИП-117» (четырехканальный, объединяет функции ИП-107, ИП-108, ИП-116).
Составные части измерительных каналов приведены в таблице 1.
Таблица 1
|
Наименование измерительного канала |
Блок контроля |
Преобразователи |
Датчики |
|
«ИП-106» |
ИП-106 (1 канал) |
ИП-106 |
ИП-106 |
|
«ИП-107» |
ИП-107 (1 канал); ИП-117ОС (4 канала) |
ИП-107 |
ИП-107 |
|
«ИП-108» |
ИП-108 (1 канал); ИП-117ОРР (2 канала) |
ИП-108; ИП-108а |
ИП-108; ИП-108а |
|
«ИП-115» |
ИП-115 (1 канал) |
ИП-115 |
ИП-115 |
|
«ИП-116» |
ИП-116 (1 канал); ИП-117АР (4 канала) |
ИП-116 |
ИП-116 |
|
«ИП-119» |
ИП-119 (4 канала) |
ИП-109 (2 канала) |
ИП-109 |
|
«ИП-120» |
ИП-120 (3 канала) |
ИП-120 (3 канала) |
ИП-120 |
|
«ИП-117» |
ИП-117ОС (4 канала); ИП-117ОРР (2 канала) ИП-117АР (4 канала); |
ИП-107; ИП-108; ИП-116 |
ИП-107; ИП-108; ИП-116 |
В состав измерительного канала входит датчик, преобразователь, блок контроля, выносной индикатор*. Блоки контроля могут устанавливаться в телекоммуникационные шкафы, либо монтироваться на измерительных щитах предприятия-заказчика. Датчики устанавливаются непосредственно на объекте контроля, преобразователи - в непосредственной близости от объекта контроля на фундаменте или раме турбоагрегата и соединяются посредством кабельных связей с блоками контроля. Общий вид аппаратуры «АКТИВ» представлен на рисунке 1.
* Выносной индикатор ИП-115 применяется только для канала измерения и контроля канала частоты вращения.
Рисунок 1 Общий вид аппаратуры «АКТИВ»
Рисунок 2 - Структурная схема измерительного канала аппаратуры «АКТИВ»

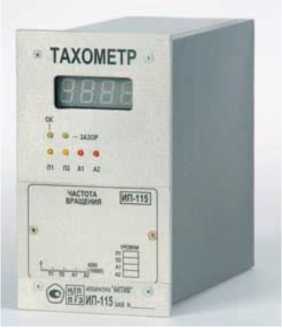

Блок ИП-115

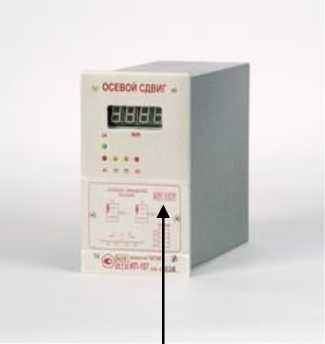

Блок ИП-107
Блок ИП- 108

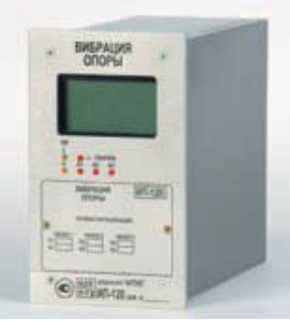

Блок ИП- 120
Блок ИП-116
Блок ИП-106

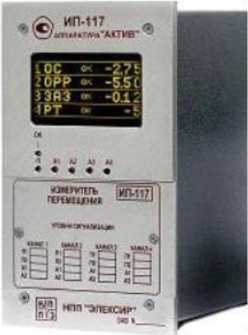

Блок ИП- 117
