Номер по Госреестру СИ: 79568-20
79568-20 Рефлектометры
("TESA - 2000")
Назначение средства измерений:
Рефлектометры «TESA - 2000» (далее по тексту - рефлектометр) предназначены для измерения интегрального коэффициента полного диффузного отражения непрозрачных материалов и покрытий без исключения зеркальной составляющей излучения модели черного тела при температуре 340 К в диапазоне длин волн от 3 до 20 мкм.
Внешний вид.
Рефлектометры
Рисунок № 1
Внешний вид.
Рефлектометры
Рисунок № 2
Внешний вид.
Рефлектометры
Рисунок № 3
Программное обеспечение
Рефлектометры функционируют под управлением специального программного обеспечения (далее по тексту - ПО), установленного в энергонезависимой памяти прибора. Управление измерениями осуществляется посредством ЖК-дисплея расположенного на блоке управле-ния/отображения. Результаты измерений так же выводятся на ЖК-дисплей.
Конструкция рефлектометра исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам
«TESA - 2000»
Приказ Росстандарта от 27.11.2018 г. № 2517 Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация Фирмы «AZ Technology, Inc.», США
Поверка
Поверка осуществляется по документу МП 017.M4-20 «ГСИ. Рефлектометры «TESA - 2000». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 18 марта 2020 г.Основные средства поверки:
Государственный рабочий эталон единицы интегрального коэффициента диффузного отражения в диапазоне значений от 0,10 до 0,97 в диапазоне длин волн от 3 до 20 мкм по Приказу Росстандарта от 27.11.2018 г. № 2517.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на корпус рефлектометра (место нанесения указано на рисунке 2).
Изготовитель
Фирма «AZ Technology Inc.», СШААдрес: Donald R Wilkes Building, 180 West Park Loop NW Huntsville, AL 35806, USA. Телефон: +1 256-837-9877
Факс: +1 256- 615-8654
E-mail: sales@aztechnology.com
Заявитель
Общество с ограниченной ответственностью «Базис групп» (ООО «Базис групп»)ИНН 7804487524
Адрес: 195273, г. Санкт-Петербург, ул. Руставели, д. 12 литер а, помещение 10н Телефон: +7(812) 702-85-85
Факс: +7(812) 702-85-85
E-mail: 7028585@bazistools.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: +7(495) 437-56-33; факс: +7(495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия рефлектометров основан на измерении излучения, падающего на исследуемый образец и отраженного поверхностью исследуемого образца. Излучение, отраженное от исследуемого образца, собирается зеркальным эллипсоидом и направляется на приемник излучения. При этом облучение исследуемой поверхности осуществляется источником теплового излучения с излучательной способностью, близкой к излучательной способности черного тела при температуре 340 К. Угол падения излучения на исследуемый образец составляет 12° к его нормали.
Рефлектометры состоят из трех главных компонентов: измерительной ячейки, блока управления/отображения и сетевого адаптера.
Общий вид рефлектометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

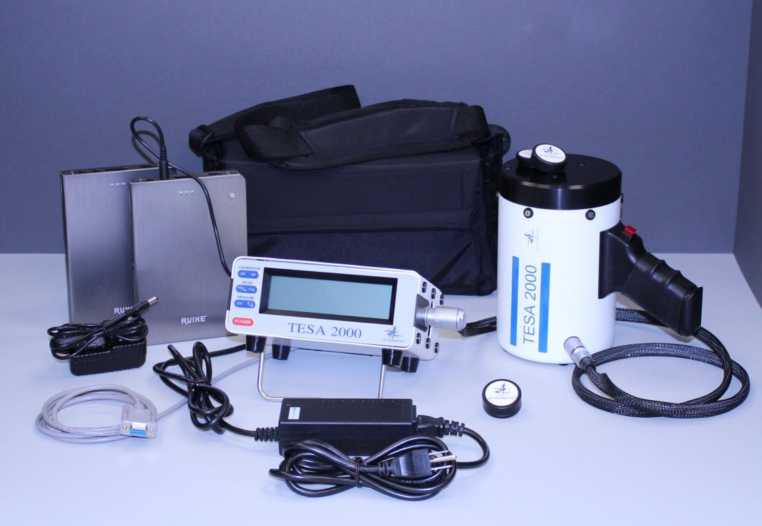

Рисунок 1 - Общий вид рефлектометра
Место
Место маркировки
пломбирования

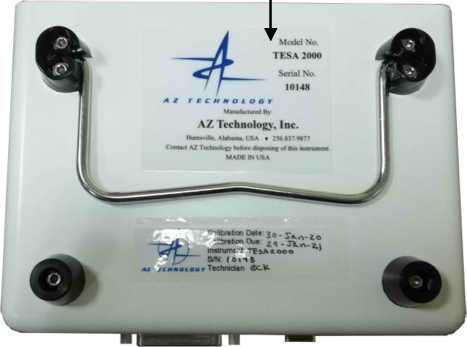

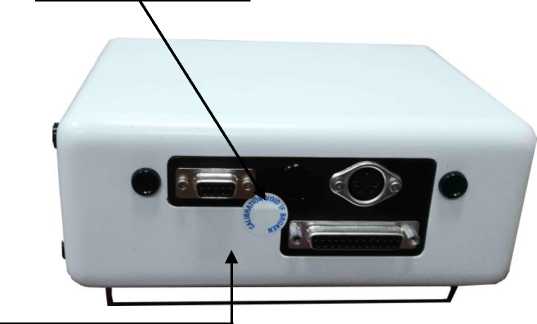

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измерительная ячейка |
1 шт. | |
Блок управления/отображения |
1 шт. | |
Соединительный кабель |
1 шт. | |
Сетевой адаптер |
1 шт. | |
Контейнер для транспортировки |
1 шт. | |
Опорные меры |
2 шт. | |
Аккумулятор* |
2 шт. | |
Зарядное устройство* |
1 шт. | |
Сумка для переноски * |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 017.M4-20 |
1 экз. |
Свидетельство о первичной поверке |
- |
1 экз. |
* Поставляется по требованию Заказчика |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед. |
от 0,10 до 0,95 |
Воспроизводимость измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед. |
±0,01 |
Пределы допускаемой абсолютной погрешности измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед. |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон измерений диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, мкм |
от 3 до 20 |
Диапазон показаний коэффициента поглощения солнечного излучения, мкм |
от 0,25 до 2,50 |
Диапазон показаний коэффициента поглощения солнечного излучения, абс. ед. |
от 0 до 1 |
Угол падения излучения на поверхность образца, ° |
12 |
Минимальный диаметр измеряемого образца, мм, не менее |
10 |
Габаритные размеры, см, не более
|
0 12,7x17,0 19,0x14,0x7,6 |
Масса, кг, не более
|
2,3 1,8 |
Параметры электрического питания:
|
220±22 от 47 до 53 |
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 от 95 до 104 |
