Номер по Госреестру СИ: 79593-20
79593-20 Газоанализаторы многоканальные
(AO2000, EL3000, ACX)
Назначение средства измерений:
Газоанализаторы многоканальные AO2000, EL3000, ACX (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания компонентов (кислорода, оксида углерода, диоксида углерода, диоксида серы, оксида углерода и других) в газовых средах, включая отходящие дымовые газы, при контроле технологических процессов в промышленности.
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 1
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 2
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 3
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 4
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 5
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 6
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 7
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 8
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2025
Номер записи - 178841
ID в реестре СИ - 1383912
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серия EL3000, мод. EL3020, Нет модификации, модификация EL3020, мод. EL3020, исполнение EL3060, модуль Uras 26, модуль Caldos 25, исполнение EL3060, исполнение EL3040, АО 2020, EL3020, EL3000, AO2020, AO2000, ABB AO2000 Caldos25, V24041A,
Производитель
Изготовитель - "ABB Automation GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 24
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 329 дн.
Приказы РСТ, где упоминается данный тип СИ
№1872 от 2020.11.20 об утверждении типа среств измерений
Наличие аналогов СИ: Газоанализаторы многоканальные (AO2000, EL3000, ACX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79593-20 Газоанализаторы многоканальные (AO2000, EL3000, ACX) "ABB Automation GmbH" (ГЕРМАНИЯ ) |
20849-16 Газоанализаторы (Диск-ТК) ЗАО "ЭНАЛ" (РОССИЯ г.Москва) |
|
79593-20 Газоанализаторы многоканальные (AO2000, EL3000, ACX) "ABB Automation GmbH" (ГЕРМАНИЯ ) |
69936-17 Газоанализаторы (ЕН7000) Акционерное общество «ЭНАЛ» (АО «ЭНАЛ») (РОССИЯ г. Москва) |
|
79593-20 Газоанализаторы многоканальные (AO2000, EL3000, ACX) "ABB Automation GmbH" (ГЕРМАНИЯ ) |
88018-23 Газоанализаторы поточные (ЭкоЛазер) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
|
79593-20 Газоанализаторы многоканальные (AO2000, EL3000, ACX) "ABB Automation GmbH" (ГЕРМАНИЯ ) |
88019-23 Газоанализаторы поточные (ЭкоСпектр) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79593-20 20.11.2025 |
Газоанализаторы многоканальные, AO2000, EL3000, ACX "ABB Automation GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Газоанализаторы поточные (ЭкоСпектр)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 28 | 19 | 0 | 0 | 19 | 19 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 16 | 16 | 0 | 0 | 16 | 16 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 11 | 3 | 8 | 0 | 11 | 3 | 8 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Газоанализаторы поточные (ЭкоСпектр)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- автодиагностика работоспособности системы и проведение калибровочных измерений;
- управление основными режимами работы;
- сбор, автоматическое интерпретирование (расчет), систематизированное хранение, протоколирование, отображение информации о результатах анализа.
Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью защиты на физическом уровне микроконтроллера, а также пароля).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модель |
EL3000 |
AO2000, ACX |
|
Идентификационное наименование ПО |
недоступно |
недоступно |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.0 |
не ниже 4.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации и на шильд, расположенный на панели с разъемами газоанализатора методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам многоканальным AO2000, EL3000, ACX:Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 205-08-2020 «Газоанализаторы многоканальные AO2000, EL3000, ACX. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.04.2020 г.
Основные средства поверки:
-
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664, генератор газовых смесей ГГС (ГГС-Р, ГГС-К или ГГС-03-03) (рег. № 62151-15);
-
- государственные стандартные образцы состава газовых смесей 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664, в баллонах под давлением:
№ 10546-2014 СО/азот, СО2/азот (воздух), NО/азот, SO2/азот (воздух), ЫНэ/азот, NО2/азот, ^S/азот, Ch/азот, Н2/азот (воздух), HCl/азот, HF/азот,
№ 10597-2015 СН4/азот (воздух), С2Н4/азот, С2Нб/азот, СзНб/азот, СзН8/азот (воздух), С4Ню/азот, СбН14/азот;
№ 10531-2014 SF6/азот, СН4/азот (воздух), Ar/азот, Не/азот, О2/азот,
№ 10537-2014 CS2^t, COS/азот;
- государственные стандартные образцы состава газовых смесей 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Росстандарта от 14.12.2018 г. № 2664 в баллонах под давлением:
№ 10523-2014 N2O/a3om,
№ 10547-2014 СО/азот, СО2/азот (воздух), NHa/азот, Ch/азот, H2/CI2,
№ 10532-2014 Н2/азот (воздух), H2/Ar, О2/азот;
-
- эталон единицы молярной (объёмной) доли влаги, температуры точки росы 1-го разряда в диапазоне молярной (объёмной) доли влаги от 1-10-2 до 12403 млн-1, температуры точки росы от минус 100 до плюс 10 °С в соответствии с Государственной поверочной схемой для средств измерений влажности газов ГОСТ 8.547-2009:
-
- гигрометр точки росы Michell Instruments мод. S4000, пределы допускаемой абсолютной погрешности измерений температуры точки росы ±0,2 °С, (рег. № 50304-12);
-
- генератор влажного газа MG101, диапазон воспроизведения температуры точки росы от минус 75 °С до 0:окр.ср. - 10) °С, (рег. № 51452-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон: +7 (495) 777-22-20, факс: +7 (495) 777-22-21
E-mail: contact.center@ru.abb.com
Web-сайт: https://new.abb.com/ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия газоанализаторов многоканальных AO2000, EL3000, ACX - оптический, электрохимический, парамагнитный, термокондуктометрический или пламенно-ионизационный -определяется принципами действия аналитических модулей, входящих в его состав.
Uras 26, Limas 21 (модификации Limas 21 UV и Limas 21 HW), Limas 23, LS25 - оптические модули, принцип действия которых основан на поглощении молекулами определяемого компонента излучения в какой-либо области спектра, предназначены для измерений широкого спектра компонентов.
Принцип действия инфракрасного модуля Uras 26 основан на недисперсионной инфракрасной (ИК) - спектроскопии (NDIR) в диапазоне длин волн от 2,5 до 8 мкм.
Limas 21, Limas 23 являются фотометрическими модулями, принцип действия которых основан на поглощении в ультрафиолетовой (УФ) и видимой области спектра (от 200 до 600 нм), с применением методов недисперсионной УФ спектроскопии (NDUV) (измерения содержания в пробе NO2, SO2 и других компонентов, поглощающих в данной области спектра) и (или) резонансной УФ абсорбционной спектроскопии (UV RAS) (для селективных измерений содержания NO).
Модули Uras 26, Limas 21 и Limas 23 могут комплектоваться кюветой, заполненной газовой смесью (калибровочной ячейкой) для проверки градуировочной характеристики газоанализатора. Стабильность показаний и чувствительность обеспечивается термостатированием детекторов, селективность по измеряемым компонентам обеспечивается применением газовых фильтров, снижение влияния неизмеряемых компонентов, присутствующих в анализируемой пробе, достигают применением интерференционных фильтров и (или) компьютерной коррекцией (если соответствующие данные введены в базу данных).
Принцип действия внешнего датчика LS25 основан на однолучевой диодно-лазерной абсорбционной спектроскопии. Ослабление интенсивности лазерного излучения пропорционально содержанию компонента, поглощающего излучение в узкой области лазерного излучения и длине оптического пути луча.
Парамагнитные модули Magnos 206, Magnos 27 и Magnos 28 предназначены для измерений содержания кислорода. Принцип действия - магнитомеханический, основанный на парамагнитных св ойствах кислорода (отклонение положения подвешенного груза от исходного в магнитном поле зависит от содержания кислорода в окружающей груз среде).
Термокондуктометрические модули Caldos 25, Caldos 27, принцип действия которых основан на разности теплопроводностей анализируемого и сравнительного газов, предназначен для контроля состава газовых сред, компоненты которых значительно отличаются по теплопроводности. Изменение состава, а следовательно, теплопроводности измеряемой смеси вызывает изменение сопротивления чувствительного элемента. Модули Caldos25 предназначены, в первую очередь, для анализа агрессивных газов.
Модули Fidas24 и Fidas24 NMHC, принцип действия которых основан на пламенноионизационном детектировании, предназначены для измерений содержания суммы горючих (углеводородных) газов. Ток ионизации пламени, образующегося при горении углеводородов в водородном пламени, пропорционален содержанию определяемых компонентов в пробе газа.
Модуль для определения следовых содержаний кислорода ZO23 на основе диоксида циркония. Принцип действия основан на проводимости ионов кислорода в диоксиде циркония при температурах выше 600 оС, которая зависит от кислорода в измеряемом образце.
Модули Uras 26 и Limas 23 могут работать совместно с электрохимическим сенсором кислорода, принцип действия которого основан на изменении электрических характеристик ячейки в зависимости от содержания определяемого вещества вследствие протекания специфической электрохимической реакции.
Диапазон измерений аналитических модулей настраивается производителем при выпуске из производства в соответствии с требованиями заказчика.
Конструктивно газоанализаторы многоканальные AO2000, EL3000, ACX выполнены в едином корпусе, внутри которого установлены аналитические модули, устройства подготовки и подачи пробы, пневматический модуль, блок питания, электронный модуль, электрические и газовые коммуникации. Газоанализаторы модели AO2000 могут состоять из нескольких корпусов с одним электронным блоком, управляющим дополнительными модулями (до трех), которые могут быть разнесены на расстояние до 350 м; в комплект может также входить внешний лазерный датчик LS25. Аналитические модули Limas 21 выпускаются в двух модификациях Limas 21 UV и Limas 21 HW, отличающихся температурой термостатирования кюветы.
Газоанализаторы многоканальные выпускаются в следующих моделях и модификациях (таблица 1).
Таблица 1 - Модификации газоанализаторов многоканальных AO2000, EL3000, ACX
|
Модель |
Аналитические модули в составе модели |
Исполнение корпуса |
Описание исполнения |
|
АО2000 (Advance Optima Series) |
Uras 26, Limas 21 UV, Limas 21 HW, Magnos 206, Magnos 27, Magnos 28 , Caldos 25, Caldos 27, Fidas24, Fidas24 NMHC, ZO23, LS25, электрохимический датчик кислорода |
АО2020 |
для установки в стойку (рис. 1) |
|
АО2040 |
для настенного крепления (рис. 2) | ||
|
EL3000 (EasyLine) |
Uras 26, Limas 23, Magnos 206, Magnos 27, Magnos 28, Caldos 27, Fidas24, ZO23, электрохимический датчик кислорода |
EL3020 |
для установки в стойку (рис. 5) |
|
EL3040 |
для настенного крепления (рис. 6) | ||
|
EL3060 |
во взрывозащищенной оболочке (рис. 7) | ||
|
ACX |
Uras 26, Limas 21 UV, Limas 21 HW, Magnos 206, Magnos 27, Magnos 28, ZO23, электрохимический сенсор кислорода, Fidas24 и Fidas24 NMHC |
ACX |
напольный шкаф (рис. 8) |
Газоанализаторы модели АО2000 предназначены для контроля технологических процессов и выбросов, (от одного до шести компонентов одновременно). В зависимости от задачи, могут быть комплектоваться модулями Uras 26, Limas 21 (исполнение Limas 21 UV и/или Limas 21 HW), Magnos 206, Magnos 27 и Magnos 28, Caldos 25, Caldos 27, Fidas24 и Fidas24 NMHC, ZO23, а также внешним лазерным датчиком LS25. Опционально в комплекте с аналитическими модулями может быть установлен электрохимический сенсор кислорода.
Газоанализаторы указанной модели может объединяться в системы до 4х газоаналитических модулей, соединенных шинами и управляемых электронным блоком основного газоанализатора, имеющего дисплей, в отличие от остальных (зависимых) газоанализаторов, которые дисплея не имеют (рис.3).
В состав газоанализатора модели EL3000 могут входить до двух аналитических модулей, позволяющих анализировать до шести различных компонентов в одной пробе. Газоанализаторы модели EL3000, в зависимости от условий применения и аналитической задачи, комплектуются модулями Uras 26, Limas 23, Magnos 206, Magnos 27 и Magnos 28, Caldos 27, Fidas24, ZO23. Опционально в комплекте с аналитическими модулями может быть установлен электрохимический сенсор кислорода.
Газоанализаторы модели АСХ представляют собой аналитическую систему, монтируемую в металлический шкаф, в котором размещены аналитические модули (в зависимости от аналитической задачи), конвертор (опция); устройства пробоподготовки и подачи анализируемой пробы; фильтры с регулируемым нагревом; блок кондиционирования; контроллеры для управления аналитическими модулями; модули управления и контроля; интерфейсы для передачи информации на внешние устройства. Одновременно в состав системы могут входить до четырех аналитических модулей, максимальное число определяемых компонентов - 6. В состав могут входить модули Uras 26, Limas 21 (исполнение Limas 21 UV и/или Limas 21 HW), Magnos 206, Magnos 27, Magnos 28, ZO23, электрохимический сенсор кислорода, Fidas24 и Fidas24 NMHC.
Общий вид средства измерений представлен на рисунках 1 - 8.
Пломбирование не предусмотрено .

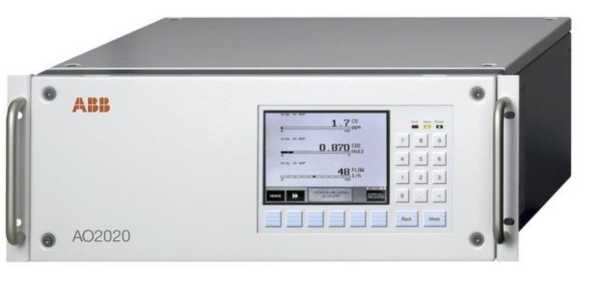

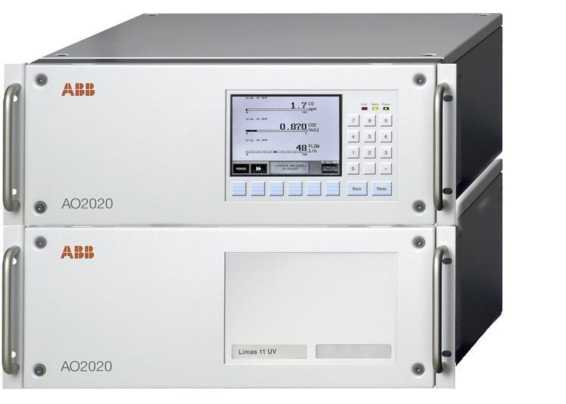

Рисунок 1 - Общий вид газоанализаторов многоканальных модели АО2000 (исполнение АО2020)

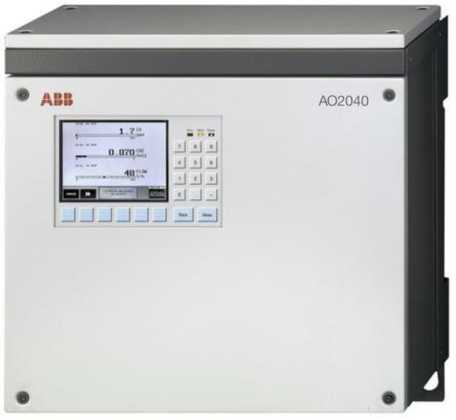

Рисунок 2 - Общий вид газоанализаторов многоканальных модели АО2000 (исполнение АО2040)
Рисунок 3 - Общий вид газоанализаторов многоканальных модели АО2000 (газоанализатор на основе исполнения АО2020 с дополнительным модулем)

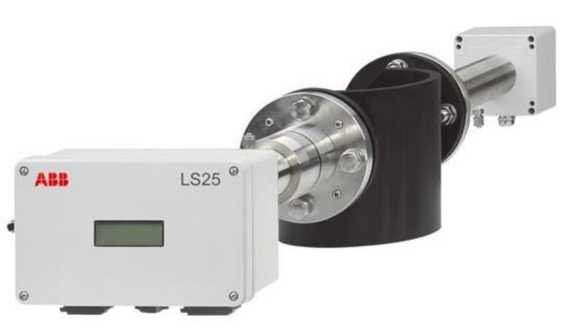

Рисунок 4 - Общий вид газоанализаторов многоканальных модели АО2000 (внешний датчик LS25)

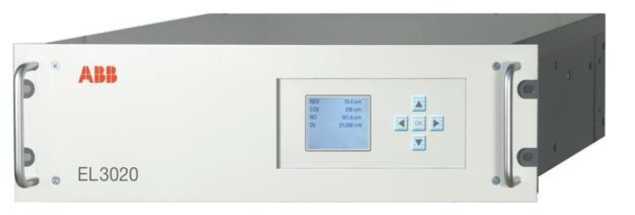

Рисунок 5 - Общий вид газоанализаторов многоканальных модели EL3000 (исполнение EL3020)

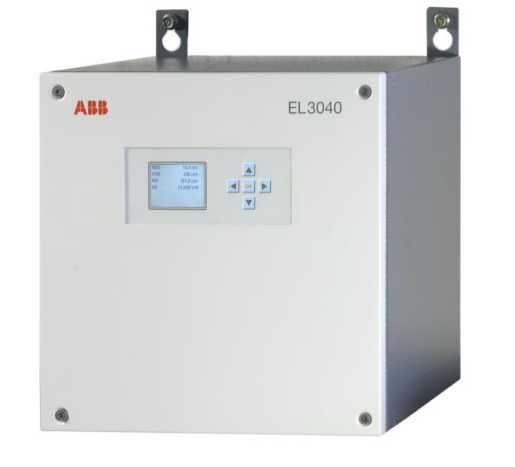

Рисунок 6 - Общий вид газоанализаторов многоканальных модели EL3000 (исполнение EL3040)

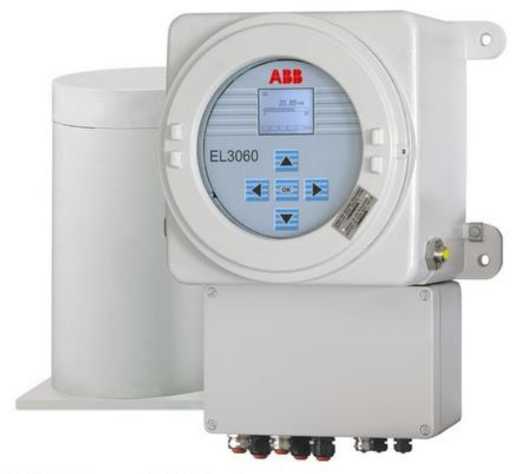

Рисунок 7 - Общий вид газоанализаторов многоканальных модели EL3000 (исполнение EL3060)

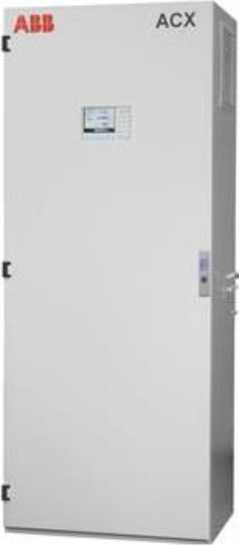

Рисунок 8 - Общий вид газоанализаторов многоканальных модели ACX
Таблица 14 - Комплектность газоанализатора многоканального модель АО2000
|
Наименование |
Обозначение |
Количество |
|
Центральный блок управления |
АО2020, АО2040 |
1 шт. |
|
Аналитические блоки |
Uras 26, Limas 21, Magnos 206, Magnos 27, Magnos 28 , Caldos 25, Caldos 27, Fi-das24, Fidas24 NMHC, ZO23, электрохимический датчик кислорода |
по заказу |
|
Внешний датчик |
LS25 |
по заказу |
|
Эксплуатационная документация |
1 комплект | |
|
Методика поверки |
МП 205-08-2020 |
1 экземпляр |
Таблица 15 - Комплектность газоанализатора многоканального модель EL3000
|
Наименование |
Обозначение |
Количество |
|
Центральный блок управления |
EL3020, EL3040 или EL3060 |
1 шт. |
|
Аналитические блоки |
Uras 26, Limas 23, Magnos 206, Magnos 27, Magnos 28, Caldos 27, Fi-das24, ZO23, электрохимический датчик кислорода |
по заказу |
|
Эксплуатационная документация |
- |
1 комплект |
|
Методика поверки |
МП 205-08-2020 |
1 экземпляр |
Таблица 16 - Комплектность газоанализатора многоканального модель АСХ
|
Наименование |
Обозначение |
Количество |
|
Шкаф (корус) |
АСХ |
1 шт. |
|
Аналитические блоки |
Uras 26, Limas 23, Magnos 206, Magnos 27, Magnos 28, ZO23, электрохимический сенсор кислорода, Fidas24, Fidas24 NMHC |
по заказу |
|
Дополнительные устройства |
PFE2/PFE3, TBL01-S, TBL01-C, SCC-F, SCC-C, SCC-K, SCC-E, SCC-U |
по заказу |
|
Эксплуатационная документация |
- |
1 комплект |
|
Методика поверки |
МП 205-08-2020 |
1 экземпляр |
Метрологические и основные технические характеристики газоанализаторов многоканальных AO2000, EL3000, ACX приведены в таблицах 3 - 13.
Таблица 3 - Метрологические характеристики газоанализаторов с установленным аналитическим модулем Uras 26
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 или массовой концентрации, мг/м3 |
объемной доли, % | ||
|
СО, CO2 |
от 0 до 10 |
±10 | |
|
от 0 до 100 | |||
|
от 0 до 125 | |||
|
от 0 до 200 | |||
|
от 0 до 500 |
±5 | ||
|
от 0 до 1000 |
от 0 до 0,100 | ||
|
от 0 до 2000 |
от 0 до 0,200 | ||
|
от 0 до 5000 |
от 0 до 0,50 |
±4 | |
|
от 0 до 10000 |
от 0 до 1,00 | ||
|
- |
от 0 до 10,0 |
±2 | |
|
- |
от 0 до 20,0 | ||
|
- |
от 0 до 100 | ||
|
NO, NOx |
от 0 до 100 |
- |
±10 |
|
от 0 до 200 |
- | ||
|
от 0 до 500 |
- | ||
|
от 0 до 1000 |
от 0 до 0,100 |
±5 | |
|
от 0 до 5000 |
от 0 до 0,50 | ||
|
от 0 до 10000 |
от 0 до 1,00 | ||
|
- |
от 0 до 10,0 |
±2 | |
|
- |
от 0 до 100 | ||
|
SO2 |
от 0 до 75 |
- |
±15 |
|
от 0 до 300 |
- |
±10 | |
|
от 0 до 1000 |
- |
±8 | |
|
от 0 до 5000 |
от 0 до 0,50 | ||
|
- |
от 0 до 1,00 |
±4 | |
|
- |
от 0 до 10,0 |
±2 | |
|
- |
от 0 до 30 | ||
|
N2O |
от 0 до 50 |
- |
±8 |
|
от 0 до 100 |
- | ||
|
от 0 до 500 |
- | ||
|
от 0 до 5000 |
от 0 до 0,50 | ||
|
от 0 до 10000 |
от 0 до 1,00 | ||
|
NH3 |
от 0 до 25 |
- |
±10 |
|
от 0 до 400 |
- | ||
|
от 0 до 1000 |
от 0 до 0,10 | ||
|
от 0 до 10000 |
от 0 до 1,00 |
±4 | |
|
- |
от 0 до 10,0 | ||
|
- |
от 0 до 50 | ||
Продолжение таблицы 3
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 или массовой концентрации, мг/м3 |
объемной доли, % | ||
|
CH4 |
от 0 до 50 |
- |
±8 |
|
от 0 до 100 |
- | ||
|
от 0 до 500 | |||
|
от 0 до 1000 |
от 0 до 0,100 | ||
|
от 0 до 5000 |
от 0 до 0,50 | ||
|
от 0 до 10000 |
от 0 до 1,00 |
±3 | |
|
- |
от 0 до 10,0 | ||
|
- |
от 0 до 100 | ||
|
C2H4 |
от 0 до 400 |
- |
±8 |
|
от 0 до 1500 |
- | ||
|
- |
от 0 до 2,00 |
±4 | |
|
C2H6 |
от 0 до 100 |
±8 | |
|
от 0 до 1000 | |||
|
C3H6 |
от 0 до 250 |
±8 | |
|
от 0 до 500 | |||
|
C3H8 |
от 0 до 200 |
±8 | |
|
от 0 до 1000 | |||
|
C4H10 |
от 0 до 150 |
±8 | |
|
от 0 до 250 | |||
|
СбН14 |
от 0 до 400 |
±8 | |
|
от 0 до 4000 | |||
|
SF6 |
от 0 до 50 |
±8 | |
Таблица 4 - Метрологические характеристики газоанализаторов с установленными аналитическими модулями Limas21 Limas 23
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 или массовой концентрации, мг/м3 |
объемной доли, % | ||
|
SO2 |
от 0 до 75 |
±10 | |
|
от 0 до 150 | |||
|
от 0 до 200 |
±8 | ||
|
от 0 до 400 | |||
|
от 0 до 5000 |
от 0 до 0,50 |
±6 | |
|
NO, (NOx)1) |
от 0 до 15 |
±15 | |
|
от 0 до 65 | |||
|
от 0 до 250 | |||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 2000 | |||
|
от 0 до 6250 | |||
|
от 0 до 9500 | |||
Продолжение таблицы 4
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 или массовой концентрации, мг/м3 |
объемной доли, % | ||
|
N02 |
от 0 до 20 |
- |
±15 |
|
от 0 до 75 |
- | ||
|
от 0 до 100 |
- | ||
|
от 0 до 200 | |||
|
от 0 до 400 |
±10 | ||
|
от 0 до 500 | |||
|
от 0 до 2000 | |||
|
от 0 до 5000 | |||
|
от 0 до 9500 | |||
|
NH3 |
от 0 до 25 |
±15 | |
|
от 0 до 40 | |||
|
от 0 до 80 | |||
|
от 0 до 1400 |
±8 | ||
|
- |
от 0 до 1,00 |
±5 | |
|
- |
от 0 до 10,0 | ||
|
- |
от 0 до 50 |
±4 | |
|
H2S |
от 0 до 40 |
±15 | |
|
от 0 до 100 | |||
|
от 0 до 750 |
±10 | ||
|
Cl2 |
от 0 до 150 |
±14 | |
|
от 0 до 380 | |||
|
от 0 до 2200 | |||
|
- |
от 0 до 1,00 |
±5 | |
|
- |
от 0 до 10,0 | ||
|
- |
от 0 до 50 | ||
|
- |
от 0 до 100 | ||
|
CS2 |
от 0 до 70 |
- |
±15 |
|
от 0 до 140 |
- | ||
|
COS |
от 0 до 630 |
- |
±15 |
|
от 0 до 1260 |
- | ||
|
1) В пересчете на N |
Ю | ||
Таблица 5 - Метрологические характеристики газоанализаторов с установленными аналитическими модулями Caldos 25, Caldos 27
|
Анализируемый компонент |
Caldos 25 |
Caldos 27 | ||
|
Диапазон измерений объемной доли, % |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % |
Диапазон измерений объемной доли, % |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
H2 (фоновый компонент -^воздух) |
от 0 до 0,50 |
±4 |
от 0 до 0,300 |
±3 |
|
И2 (фоновый компонент - N2) |
от 0 до 5,0 |
от 0 до 5,0 |
±2 | |
|
от 0 до 50 |
от 0 до 50 | |||
|
от 0 до 100 |
от 0 до 100 | |||
|
от 50 до 100 | ||||
|
от 70 до 100 | ||||
|
H2 (фоновый компонент - CI2) |
от 0 до 1,0 |
±15 |
- |
- |
|
от 0 до 4,0 |
- | |||
|
от 0 до 5,0 |
- |
- | ||
|
SO2 фоновый компонент -^/воздух) |
от 0 до 1,5 |
±8 |
- |
- |
|
от 0 до 5,0 |
- |
- | ||
|
Н2 (фоновый компонент - Ar) |
- |
- |
от 0 до 2,5 |
±5 |
|
CH4 (фоновый компонент - N2) |
- |
- |
от 0 до 4,00 |
±2 |
|
- |
- |
от 0 до 20,0 | ||
|
CO2 (фоновый компонент ^/воздух) |
- |
- |
от 0 до 3,00 |
±3 |
|
- |
- |
от 0 до 100 | ||
|
Ar (фоновый компонент N2) |
- |
- |
от 75,0 до 100,0 |
±2 |
|
He(фоновый компонент N2) |
- |
- |
от 90,00 до 100,00 |
±2 |
Таблица 6 - Метрологические характеристики газоанализаторов с установленным аналитическими модулями Magnos 206, Magnos 28, Magnos 27, ZO23 и электрохимическим датчиком кислорода
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 |
объемной доли, % | ||
|
Magnos 206/Magnos 28 | |||
|
O2 |
от 0 до 0,5 |
±10 | |
|
от 0 до 1,00 |
±5 | ||
|
от 0 до 5,0 |
±4 | ||
|
от 0 до 10,0 |
±2 | ||
|
от 0 до 15 |
±2 | ||
Продолжение таблицы 6
|
Анализируемый компонент |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 |
объемной доли, % | ||
|
O2 |
- |
от 0 до 25 |
±1 |
|
- |
от 0 до 100 |
±0,5 | |
|
- |
от 95,0 до 100,0 |
±4 | |
|
- |
от 99,00 до 100,00 |
±5 | |
|
Ma |
gnos 27 | ||
|
O2 |
- |
от 0 до 3,0 |
±4 |
|
- |
от 0 до 10,0 |
±2 | |
|
- |
от 0 до 25 |
±1 | |
|
- |
от 0 до 100 |
±0,5 | |
|
ZO23 | |||
|
O2 |
от 0 до 1,0 |
±10 | |
|
от 0 до 10 | |||
|
от 0 до 100 | |||
|
от 0 до 1000 | |||
|
от 0 до 10000 | |||
|
Электрохимический сенсор кислорода | |||
|
O2 |
- |
от 0 до 5,0 |
±2 |
|
- |
от 0 до 25,0 | ||
Таблица 7 - Метрологические характеристики газоанализаторов с установленным аналитическими модулями Fidas24, Fidas24 NMHC
|
Анализируемый компо нент |
Диапазон измерений объемной доли, млн-1 или массовой концентрации, мгС/м3 |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % |
|
Fidas24 | ||
|
Сумма углеводородов CxHy |
от 0 до 5,0 |
±10 |
|
от 0 до 30 | ||
|
от 0 до 300 |
±6 | |
|
от 0 до 500 | ||
|
от 0 до 1000 | ||
|
от 0 до 1500 | ||
|
Fidas24 NMHC | ||
|
CH4 |
от 0 до 50 |
±5 |
|
от 0 до 300 | ||
|
от 0 до 1000 | ||
|
от 0 до 5000 |
±3 | |
|
от 0 до 10000 | ||
|
от 0 до 25000 | ||
|
Сумма углеводородов CxHy , за исключением метана (неметановых углеводородов - NMHC) |
от 0 до 5,0 |
±10 |
|
от 0 до 30 | ||
|
от 0 до 300 |
±6 | |
|
от 0 до 500 | ||
|
от 0 до 1000 | ||
|
от 0 до 5000 | ||
Таблица 8 - Метрологические характеристики газоанализаторов с внешним датчиком LS25
|
Анализируемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемых значений основной погрешности, приведенной к диапазону, % | |
|
объемной доли, млн-1 или массовой концентрации, мг/м3 |
объемной доли, % | |||
|
O2 |
от 0 до 100 % |
- |
от 0 до 1,00 |
±5 |
|
- |
от 0 до 5,0 | |||
|
- |
от 0 до 25 | |||
|
CO |
от 0 до 100 % |
от 0 до 25 |
- |
±5 |
|
- |
от 0 до 0,30 |
±4 | ||
|
- |
от 0 до 1,00 |
±3 | ||
|
- |
от 0 до 5,0 | |||
|
- |
от 0 до 30,0 | |||
|
CO2 |
от 0 до 100 % |
от 0 до 200 |
- |
±4 |
|
- |
от 0 до 0,200 | |||
|
- |
от 0 до 1,00 | |||
|
- |
от 0 до 5,0 | |||
|
- |
от 0 до 25 |
±2 | ||
|
HCl |
от 0 до 100 % |
от 0 до 7 |
±25 | |
|
от 0 до 200 | ||||
|
от 0 до 700 | ||||
|
HF |
от 0 до 100 % |
от 0 до 3,0 |
±25 | |
|
от 0 до 10 | ||||
|
от 0 до 200 | ||||
|
от 0 до 700 | ||||
|
NH3 |
от 0 до 100 % |
от 0 до 10 |
±20 | |
|
от 0 до 100 | ||||
|
от 0 до 500 | ||||
|
от 0 до 2000 | ||||
|
H2S |
от 0 до 100 % |
от 0 до 10 |
±10 | |
|
от 0 до 100 |
±5 | |||
|
от 0 до 500 | ||||
|
- |
от 0 до 1,00 |
±3 | ||
|
H2O |
от 0 до 100 % от 0 до 1000000 млн 1 |
от 4 до 100 млн-1 |
±20 | |
|
от 4 до 1000 млн-1 | ||||
|
от 4 до 15000 млн-1 |
±10 | |||
|
Примечание - Пересчет единиц объемной доли компонентов (млн-1) в единицы массовой концентрации (мг/м3) и единиц массовой концентрации (мг/м3) в единицы объемные доли (млн-1) рассчитывают для температуры 0 °С и давления 101,3 кПа. | ||||
Таблица 9 - Метрологические характеристики. Пределы допускаемых значений дополнительной погрешности от , влияющих факторов
|
Наименование характеристики |
Значение | |||||||
|
Uras26 |
Limas 21, Limas 23 |
Caldos 25, Caldos 27 |
Magnos 206, Magnos 28/ Mag-nos 27 |
Электро-химический сенсор кислорода |
ZO23 |
LS25 |
Fidas24 Fidas24 NMHC | |
|
Пределы допускаемых значений дополнительной погрешности, приведенной к диапазону, в условиях эксплуатации: - от изменения атмосферного давления от номинального 101,3 кПа на 1 кПа, не более |
±0,2 |
±0,2 |
±0,25 |
±0,01/ ±1,5 |
±0,2 |
±1 |
- |
- |
|
- от изменения температуры окружающей среды от номинальной 20 оС на 10 °С (при тер-мостатировании ячейки), не более |
±2 (±4)1) |
±1 |
±1 |
±0,5 |
±0,21) |
±0,1 |
±2 |
±2 |
-
1) Без термостатирования ячейки.
-
2) Значение абсолютной дополнительной погрешности.
Таблица 10 - Основные технические характеристики аналитических модулей и датчиков
|
Наименование характеристики |
Значение | |||||||
|
Uras26 |
Limas 21 Limas 23 |
Caldos 25/ Caldos 27 |
Magnos 206, Magnos 28/ Magnos 27 |
Электро-химический датчик кислорода |
ZO23 |
LS25 |
Fidas24, Fidas24 NMHC | |
|
Время выхода на режим, ч, не более: |
0,51) 22) |
2,5 |
4/0,5 |
1/41 |
2 |
1 |
2 | |
|
Потребляемая мощность, Вт, не более |
75 |
о оо съ |
35/18 |
55/35 |
30 |
20 |
655) 1206) | |
Продолжение таблицы 10
|
Наименование характеристики |
Значение | |||||||
|
Uras26 |
Limas 21 Limas 23 |
Caldos 25/ Caldos 27 |
Magnos 206, Magnos 28/ Magnos 27 |
Электро-химический датчик кислорода |
ZO23 |
LS25 |
Fidas24, Fidas24 NMHC | |
|
Условия эксплуатации: - температура окружающей среды (без электронного модуля), °С |
от +5 до +45 |
от +5 до +45 |
от +5 до +50 |
от +5 до +50 |
от +5 до +50 |
от +5 до +50 |
от -20 до +55 |
от +5 до +45 |
|
- температура окружающей среды (с электронным модулем), °С |
от +5 до +40 |
от +5 до +45 |
от +5 до +45 |
от +5 до +45 |
от +5 до +40 |
от +5 до +45 |
от +5 до +45 |
от +5 до +45 |
|
- относительная влажность, %, не более |
75 | |||||||
|
- атмосферное давление, кПа |
от 60 до 125 | |||||||
|
- скорость потока анализируемого газа, дм3/ч |
от 20 до 100 |
от 20 до 100 |
от 10 до 90 |
от 20 до 60 |
от 20 до 100 |
от 5 до 10 |
от 80 до 100 | |
-
1) Без термостата.
-
2) С термостатом.
-
3) При температуре +5 °С.
-
4) При температуре +45 °С.
-
5) Анализатор.
-
6) Термостат детектора.
Таблица 11 - Основные технические характеристики анализаторов многоканальных модели
АО2000
|
Наименование характеристики |
Значение | ||
|
АО2020 |
АО2040 |
АО2040-Си Ex | |
|
Габаритные размеры, мм, не более: | |||
|
- ширина |
483 |
400 |
400 |
|
- высота |
177 |
450 |
450 |
|
- глубина |
413 (600) |
199 (600) |
600 |
|
Масса, кг, не более |
23 (с одним аналитическим модулем) |
23 (с одним аналитическим модулем) |
28 |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -20 до +40 | ||
Продолжение таблицы 11
|
Наименование характеристики |
Значение | ||
|
АО2020 |
АО2040 |
АО2040-CU Ex | |
|
- температура окружающей среды во время хранения и транспортировки, °С |
от -25 до +65 | ||
|
- относительная влажность, %, не более |
75 | ||
|
- давление, кПа |
от 60 до 125 | ||
|
- напряжение питания с встроенным блоком питания, В |
220 | ||
|
- напряжение питания без встроенного блока питания, В |
24 | ||
|
Защита корпуса по ГОСТ |
21/54 | ||
|
Маркировка взрывозащиты газоанализаторов АО2000 в корпусах AO2020 и АО2040 |
2Ex nA nC IIC T4 Gb Х | ||
|
Маркировка взрывозащиты газоанализаторов АО2000 в корпусах AO2020 и АО2040 предназана-ченных для анализа горючих газов с блоком продувки “py” |
2Ex nA py IIC T4 Gb Х | ||
|
Маркировка взрывозащиты газоанализаторов АО2000 в корпусах AO2020 и АО2040 с аналитич е-ским модулем Fidas 24 |
1Ex pxb ib IIC T3 Gb Х 2Ex pxb ib IIC T3 Gb Х | ||
|
Маркировка взрывозащиты газоанализаторов АО2000 LS25 |
2 Ex nA nC [op is Ga] Gb X | ||
|
Выходные сигналы, интерфейсы: - цифровые -аналоговые, мА -дискретные, шт. |
RS485, Modbus TCP/IP, Porfibus от 4 до 20 8 | ||
|
Срок службы, лет |
не менее 10 | ||
|
Наработка на отказ, ч |
40000 | ||
Таблица 12 - Основные технические характеристики анализаторов многоканальных модели
EL3000
|
Наименование характеристики |
Значение | ||
|
EL3020 |
EL3040 |
EL3060 | |
|
Габаритные размеры, мм, не более: | |||
|
- ширина |
483 |
360 |
320/250 |
|
- высота |
132 |
360 |
200/240 |
|
- глубина |
357 |
230 |
280/406 |
|
Масса, кг, не более |
15 |
21 |
20/26 |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -20 до +40 | ||
|
- температура окружающей среды во время хранения и транспортировки, °С |
от -25 до +65 | ||
Продолжение таблицы 12
|
Наименование характеристики |
Значение | ||
|
EL3020 |
EL3040 |
EL3060 | |
|
- относительная влажность, %, не более |
75 | ||
|
- давление, кПа |
от 60 до 125 | ||
|
- напряжение питания, В |
220 | ||
|
Защита корпуса по ГОСТ |
21/54 | ||
|
Маркировка взрывозащиты газоанализаторов типов EL3040 по ГОСТ 31610.0-2014 |
2Ex nA nC IIC T4 Gс Х | ||
|
Маркировка взрывозащиты газоанализаторов типов EL3060-CU, EL3060-Caldos25, EL3060- Caldos27, EL3 060-Magnos206, EL3 060-Magnos28 по ГОСТ 31610.0-2014 |
1Ex d e IIC T4 Gb Х | ||
|
Маркировка взрывозащиты газоанализаторов типа EL3060-Uras26 по ГОСТ 31610.0-2014 |
1Ex d IIC T4 Gb Х | ||
|
Выходные сигналы, интерфейсы: - цифровые -аналоговые, мА -дискретные, шт. |
RS485, Modbus TCP/IP, Porfibus от 4 до 20 8 | ||
|
Срок службы, лет |
не менее 10 | ||
|
Наработка на отказ, ч |
40000 | ||
Таблица 13 - Основные технические характеристики анализаторов многоканальных модели
АСХ
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
800/900 |
|
- высота |
2100/2140 |
|
- глубина |
600/700 |
|
Масса, кг, не более |
430 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +40 |
|
- температура окружающей среды во время хранения и транспортировки, °С |
от -25 до +65 |
|
- давление, кПа |
от 60 до 125 |
|
- относительная влажность, %, не более |
75 |
|
- напряжение питания, В |
220 |
|
Защита корпуса по ГОСТ |
20/54 |
|
Выходные сигналы, интерфейсы: - цифровые -аналоговые, мА -дискретные, шт. |
RS485, Modbus TCP/IP, Porfibus от 4 до 20 8 |
|
Срок службы, лет |
не менее 10 |
|
Наработка на отказ, ч |
40000 |
