Номер по Госреестру СИ: 79627-20
79627-20 Комплексы программно-аппаратные
("ГИДРА")
Назначение средства измерений:
Комплексы программно-аппаратные «ГИДРА» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU) и скорости движения транспортных средств (ТС) на контролируемом участке по видеокадрам.
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 1
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 2
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 3
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 4
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2025
Номер записи - 178875
ID в реестре СИ - 1383878
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "СИТИЛАБС" (ООО "СИТИЛАБС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1870 от 2020.11.20 об утверждении типа средств измерений
Наличие аналогов СИ: Комплексы программно-аппаратные ("ГИДРА")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СИТИЛАБС" (ООО "СИТИЛАБС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79627-20 20.11.2025 |
Комплексы программно-аппаратные, "ГИДРА" Общество с ограниченной ответственностью "СИТИЛАБС" (ООО "СИТИЛАБС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
93064-24 29.08.2029 |
Комплексы программно-аппаратные, "SOVA-M" Общество с ограниченной ответственностью "СИТИЛАБС" (ООО "СИТИЛАБС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Комплексы программно-аппаратные ("ГИДРА")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы программно-аппаратные ("ГИДРА")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПАК SOVA.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПАК SOVA |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
9076e3fFafe5ae330c88d13a3402ff82fe138 1e1e8c9fee9635213e8f5280f12 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
SHA256 |
Знак утверждения типа
Знак утверждения типананосится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам программноаппаратным «ГИДРА»СИТИЛАБС.ГИДРА.ТУ «Комплексы программно-аппаратные «ГИДРА». Технические условия
Поверка
Поверкаосуществляется по документу 651-19-039 МП «ГСИ. Комплексы программно-аппаратные «ГИДРА». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.10.2019.
Основные средства поверки:
-
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
-
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C -CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «СИТИЛАБС» (ООО «СИТИЛАБС») ИНН 9731001895Адрес: 121205, г. Москва, Территория Сколково Инновационного Центра, бул. Большой, д 42, стр. 1, этаж 0, пом. 140, раб. 12
Телефон (факс): +7(495) 980-324-16-06
Web-сайт: http://sova.city/
E-mail: zenin.igor@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri .ru
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.
Принцип действия при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени, за который ТС прошло расстояние между комплексами. Для измерений скорости движения ТС на контролируемом участке необходимо минимум два комплекса.
Синхронизация системного времени вычислительного блока и используемого программного обеспечения (ПО) для формирования отметок времени и контроля временных интервалов осуществляется при помощи аппаратуры навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают
круглосуточно.
Комплексы состоят из вычислительного блока, видеокамеры и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR.
Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
ООООО1
...... <>1 08 2019
ООО «СИТИЛАБО
Г И/ДР А
Рисунок 1 - Общий вид комплексов
Место нанесения знака
утверждения типа
Место пломбировки
от несанкционированного доступа
Схема пломбировки относительно крепежа представлена на рисунке 2.
Место пломбировки крепежа

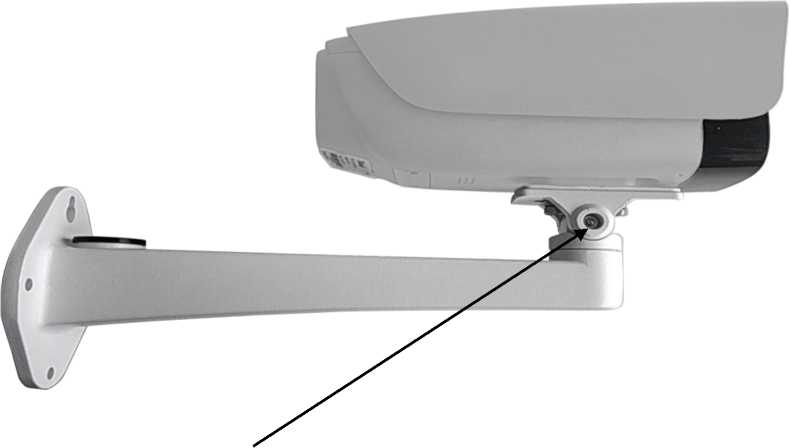

Рисунок 2 - Схема пломбировки относительно крепежа
Схема пломбировки видеокамеры представлена на рисунке 3.

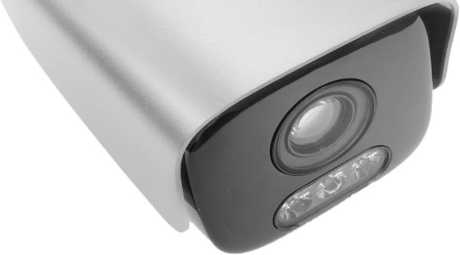

Рисунок 3 - Схема пломбировки видеокамеры
Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 4.
ООО «СИТИЛАБС»
ГИДРАКОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ
Серийный
Дата изготовления: 01.08.2019
Рисунок 4 - Общий вид маркировки комплексов
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный: - вычислительный блок |
«ГИДРА» |
1 шт. |
|
- видеокамера |
1 шт. | |
|
- кронштейн крепления |
1 шт. | |
|
Программное обеспечение |
ПАК SOVA |
1 шт. |
|
Руководство по эксплуатации |
СИТИЛАБС.ГИДРА.РЭ |
1 экз. |
|
Паспорт |
СИТИЛАБС.ГИДРА.П |
1 экз. |
|
Методика поверки |
651-19-039 МП |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), с |
±1 |
|
Диапазон измерений скорости движения ТС на контролируемом участке, км/ч |
от 0 до 300 |
|
Пределы допускаемой погрешности измерения скорости движения ТС на контролируемом участке -абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 300 км/ч, % |
±3 ±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная протяженность контролируемого участка, м |
200 |
|
Масса составных частей комплексов, кг, не более: | |
|
- вычислительный блок |
11 |
|
- видеокамера (без кронштейна крепления) |
8 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 66 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность при температуре 25 °С, %, не более |
95 |
|
Габаритные размеры составных частей комплексов, мм, не более: - вычислительный блок | |
|
- высота |
500 |
|
- ширина |
320 |
|
- длина |
220 |
|
- видеокамера (без кронштейна крепления) | |
|
- высота |
280 |
|
- ширина |
155 |
|
- длина |
640 |
|
Напряжение питания переменного тока частотой (48 - 53) Гц, В |
от 100 до 240 |
|
Потребляемая мощность, В^А, не более |
40 |
