Номер по Госреестру СИ: 79702-20
79702-20 Резервуары стальные вертикальные цилиндрические
(РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка
№ 51171-12);
-
- рулетка
№ 51171-12);
измерительная
измерительная
металлическая
металлическая
Р,
Р,
Р20У2Г (регистрационный
Р50У2К (регистрационный
-
- толщиномер ультразвуковой
ТЭМП-УТ1
с диапазоном измерений
от 0,5 до 300 мм (регистрационный № 38230 -08);
-
- штангенциркуль ШЦ -1-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Розница»(ООО «Башнефть-Розница»)
ИНН 1831090630
Адрес: 450001, Республика Башкортостан, г. Уфа, ул. Бессонова, д. 2
Телефон: +7 (347) 229-98-19
Факс: +7 (347) 229-98-69
E-mail: bnp-inbox@bashneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические расположены:
Республика Башкортостан, Абзелиловский р-н, с. Красная Башкирия, ул. 50 лет Победы, д. 5А, ООО «Башнефть - Розница», Абзелиловская НБ (РВС-200 зав.№№ 3, 4, РВС-400 зав.№№ 1, 2, РВС-1000 зав.№ 7);
Республика Башкортостан, Белорецкий р-н, с. Железнодорожный, ул. Нефтебазовая, д. 1, ООО «Башнефть - Розница», Белорецкая НБ (РВС-1000 зав.№№ 13, 14);
Республика Башкортостан, Салаватский р-н, с. Мурсалимкино, ул. Крупская, д. 1, ООО «Башнефть - Розница», Мурсалимкинская НБ (РВС-1000 зав.№ 23);
Республика Башкортостан, г. Нефтекамск, ул. Заводская, д. 2а, ООО «Башнефть - Розница», Нефтекамская НБ (РВС-1000 зав.№ 8);
Республика Башкортостан, Альшеевский р-н, с. Раевский, ул. Комплексная, 6А, ООО «Башнефть - Розница», Раевская НБ (РВС-700 зав.№№ 5, 8);
Республика Башкортостан, г. Салават, ул. Нуриманова, д. 1,
ООО «Башнефть - Розница», Салаватская НБ (РВС-1000 зав.№ 6);
Республика Башкортостан, г. Сибай, ул. Нефтебаза, д. 1,
ООО «Башнефть - Розница», Сибайская НБ (РВС-1000 зав.№ 5, РВС-2000 зав.№ 4, РВС-3000 зав.№№ 14, 15).
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлены на рисунке 1-6.

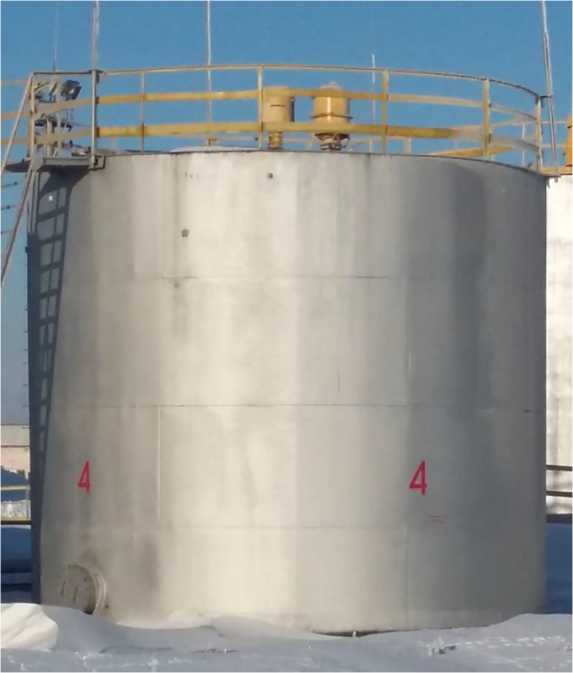

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -200
Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-400
Рисунок 3 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -700

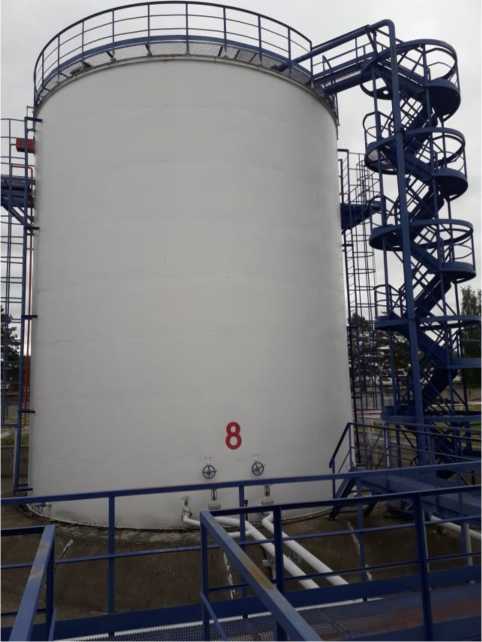

Рисунок 4 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000
Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического РВС-2000
Рисунок 6 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-200 |
2 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
2 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
2 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
7 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
1 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-3000 |
2 шт. |
Паспорт |
- |
16 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
РВС- 200 |
РВС- 400 |
РВС- 700 |
РВС- 1000 |
РВС- 2000 |
РВС- 3000 | |
Номинальная вместимость, м3 |
200 |
400 |
700 |
1000 |
2000 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
