Сведения о средстве измерений: 79466-20 Трансформаторы тока

Номер по Госреестру СИ: 79466-20
79466-20 Трансформаторы тока
(WD, 2WD)

Назначение средства измерений:
Трансформаторы тока WD, 2WD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

сертификация программного обеспечения

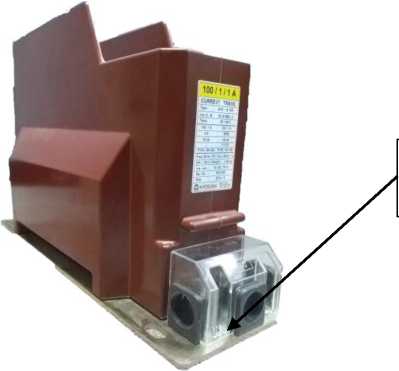

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

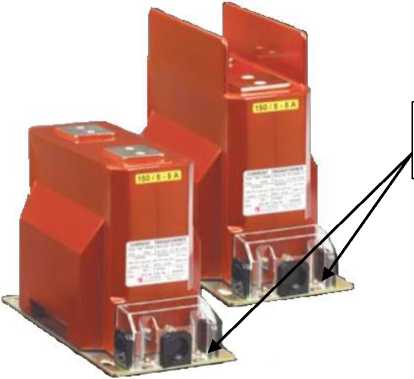

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 3

Общие сведения

Дата публикации - 23.12.2021
Срок свидетельства - 02.11.2025
Номер записи - 178727
ID в реестре СИ - 1383579
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - HYOSUNG HEAVY INDUSTRIES CORPORATION
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Трансформаторы тока (WD, 2WD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений HYOSUNG HEAVY INDUSTRIES CORPORATION

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79526-20
06.11.2025
Трансформаторы напряжения, 2GPE-2417NTF
HYOSUNG HEAVY INDUSTRIES CORPORATION (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
8 лет
79466-20
02.11.2025
Трансформаторы тока, WD, 2WD
HYOSUNG HEAVY INDUSTRIES CORPORATION (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
8 лет
86532-22

Трансформаторы напряжения, 2GPE-2417NTF
HYOSUNG HEAVY INDUSTRIES CORPORATION (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
8 лет
86533-22

Трансформаторы тока, WD
HYOSUNG HEAVY INDUSTRIES CORPORATION (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
8 лет
86569-22

Трансформаторы тока, 2WD
HYOSUNG HEAVY INDUSTRIES CORPORATION (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
8 лет

Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:

- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ

Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (WD, 2WD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (WD, 2WD)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока WD, 2WD

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки

Техническая документация изготовителя

Поверка

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

  • -  трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);

  • -  прибор      электроизмерительный      эталонный      многофункциональный

«Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

  • - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.


Изготовитель

HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея
Адрес: 244, Gongdan-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, Республика Корея Телефон: + 82-55-268-9420
Факс: + 82-55-268-9420
E-mail: mypoiy@hyosung.com
W eb -сайт: www.hyosungheavyindustries.com

Заявитель

Общество с ограниченной ответственностью «Нико Интернэшнл Групп»
(ООО «Нико Интернэшнл Групп»)
ИНН 7722358461
Адрес: 111020, г. Москва, ул. Синичкина 2-я, д. 9А, стр. 4, пом. 1 комн. 4 офис A9C Телефон: +7 (499) 519-00-09
E-mail: niko.group@bk.ru

Испытательный центр

Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы являются однофазными или двухфазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.

Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

Трансформаторы выпускаются в модификациях: WD-122WR, 2WD-122R, 2WD-122WR, 2WD-123WR, 2WD-241WR, 2WD-241R, WD-241WR. Модификации отличаются габаритными размерами и массой.

Структура обозначения трансформаторов:

XWD - XXX W R

-----------------Наличие обмоток для защиты

Конструктивные особенности:

W - наличие выступов для установки;

Отсутствие символа - отсутствие выступов для установки

Обозначение в зависимости от габаритных размеров; выбирается из ряда: 122; 123; 241

Обозначение типа трансформатора тока

Отсутствие символа - наличие одного сердечника;

2 - наличие двух сердечников.

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунках 1-3.

Внешний вид. Трансформаторы тока (WD, 2WD), http://oei-analitika.ru

Место

пломбирования

Рисунок 1 - Общий вид трансформаторов модификаций 2WD-123WR с указанием места пломбирования от несанкционированного доступа

Внешний вид. Трансформаторы тока (WD, 2WD), http://oei-analitika.ru

Места

пломбирования

Рисунок 2 - Общий вид трансформаторов модификаций 2WD-241WR, 2WD-241R, WD-241WR с указанием мест пломбирования от несанкционированного доступа

Внешний вид. Трансформаторы тока (WD, 2WD), http://oei-analitika.ru

Места

пломбирования

Рисунок 3 - Общий вид трансформаторов модификаций 2WD-122WR, 2WD-122R, WD-122WR с указанием места пломбирования от несанкционированного доступа

Программное обеспечение отсутствует.


Таблица 3 - Комплектность трансформаторов

Наименование

Количество

Трансформатор тока WD, 2WD

1 шт.

Паспорт

1 экз.


Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики

Значение для модификаций

WD-122WR

2WD-123WR;

2WD-122WR; 2WD-122R

WD-241R

2WD-241WR;

2WD-241R; WD-241WR

Номинальное напряжение, кВ

10; 20

6; 15

Наибольшее рабочее напряжение, кВ

12; 24

7,2; 17,5

Номинальный первичный ток, А

от 5 до 4000

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка S2ном с индуктивно-активным         коэффициентом

мощности cos ф2=0,8, ВА

15; 30

5; 10; 15; 30

15; 30

15; 30

Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015

0,5

0,5; 1

-

0,5; 1

Классы точности вторичных обмоток   для

защиты по ГОСТ 7746-2015

5Р;10P

5Р;10P

Номинальная частота переменного тока, Гц

50; 60

Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений, не более

11,86

Номинальная   предельная   кратность   Кном

вторичных обмоток для защиты

20

Таблица 2 - Основные технические характеристики трансформаторов

Наименование характеристики

Значение для модификаций

WD-122WR

2WD-122WR

2WD-122R

2WD-123WR

2WD-241WR; WD-241WR

2WD-241R

WD-241R

Габаритные размеры (длинахширинахвысота), мм, не более

355х148х280

335x148x276

335x148x221

455x148x276

345x178x340

345x178x280

Масса, кг, не более

24

22

22

24

45

40

Рабочие условия измерений:

- температура окружающей среды, °С

от -25 до +40

Средняя наработка на отказ, ч

159600

Средний срок службы, лет

15
