Номер по Госреестру СИ: 79485-20
79485-20 Анализаторы электрических цепей векторные
(E5080B)
Назначение средства измерений:
Анализаторы электрических цепей векторные E5080B (далее - анализаторы) предназначены для измерений S-параметров пассивных и активных устройств.

Внешний вид.
Анализаторы электрических цепей векторные
Рисунок № 1

Внешний вид.
Анализаторы электрических цепей векторные
Рисунок № 2
Программное обеспечение
ПО предназначено для управления работой анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E5080B Network Analyzer Firmware |
Номер версии (идентификационный номер) ПО |
не ниже A.13.70.02 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализаторов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным E5080BТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу 651-20-033 МП «ГСИ. Анализаторы электрических цепей векторные E5080B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» «12» мая 2020 г.
Основные средства поверки:
-
- наборы мер коэффициентов передачи и отражения 85052В, 85054В, 85056А, 85058В, регистрационный номер 53567-13 в Федеральном информационном фонде;
-
- частотомер универсальный CNT-90XL, регистрационный номер 70888-18в Федеральном информационном фонде;
-
- блок измерительный ваттметра N1914A, регистрационный номер 57386-14 в Федеральном информационном фонде;
-
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8481A, N8482A, N8485A, N8487A, N8488A, регистрационный номер 58375-14 в Федеральном информационном фонде;
-
- преобразователи измерительные ваттметров поглощаемой мощности 8481D, регистрационный номер 58320-14 в Федеральном информационном фонде;
-
- преобразователь мощности E9304A, регистрационный номер 57387-14в Федеральном информационном фонде;
-
- аттенюаторы коаксиальные ступенчатые программируемые 8494G и 8496G, регистрационный номер 60239-15 в Федеральном информационном фонде;
-
- генератор сигналов E8257D регистрационный номер 74333-19 в Федеральном информационном фонде;
-
- генератор произвольной формы 33509В регистрационный номер 53565-13в Федеральном информационном фонде;
-
- мультиметр цифровой 3458Арегистрационный номер 77012-19 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Компания «Keysight Technologies MalaysiaSdn. Bhd.», МалайзияАдрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01
Web-сайт: www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: http://www.vniiftri.ru
Е-mail: office@vniiftri.ru
Принцип действия анализаторов основан на воздействии на теституемый объект сигналом с выхода встроенного генератора и одновременном измерении характеристик падающего, отраженного и прошедшего сигнала при помощи направленных ответвителей и фазочувствительных приемников. В состав анализатора включены: один или два встроенных генератора (в зависимости от модификации); направленные ответвители, обеспечивающие разделение сигнала на падающий и отраженный; измерительные приемники; устройства, обеспечивающие ввод постоянного напряжения смещения в сигнал генератора (в зависимости от модификации); импульсные модуляторы и генераторы (в зависимости от модификации); два источника питания постоянного тока (в зависимости от модификации); четыре входа для измерения сигналов постоянного тока (в зависимости от модификации);блок вычисления и управления (встроенный компьютер); блок питания.
Конструктивно анализатор представляет собой моноблок в настольном исполнении. На передней панели моноблока расположены измерительные порты для подключения тестируемых устройств, кнопка включения питания, экран для отображения режимов работы анализатора и результатов измерений, панель с органами управления. На тыльной панели моноблока расположены соединители для подключения электропитания, подачи напряжения смещения в тракт генератора, сигналов запуска (триггеры), входа и выхода сигнала опорного генератора, соединители выходов источников питания постоянного тока, соединители измерителей сигналов постоянного тока, 15-контактный соединитель для управления импульсными генераторами и модуляторами, 25-контактный соединитель для подачи последовательных либо параллельных сигналов управления. На боковой панели анализатора расположен съемный жесткий диск, соединитель VGA, соединитель Display Port, а также соединители интерфейсов связи с внешними сетевыми устройствами: LAN, GPIB (в зависимости от модификации), USB.
Анализатор обеспечивает измерение амплитудно-частотных, фазо-частотных характеристик, коэффициента шума с поддержкой режима векторной коррекции согласования источника, скалярных и векторных характеристик устройств с переносом частоты и устройств со встроенным гетеродином, параметров режима компрессии коэффициента усиления, а также измерение и визуальное наблюдение составляющих спектра (частоты и уровня) периодически повторяющихся сигналов. Анализаторы обеспечивают проведение измерений в режиме импульсного воздействия с минимальным временным разрешением до 1 мкс для режима «точка в импульсе» и до 40 нс в режиме «профиль импульса». В анализаторах реализованы все виды векторной коррекции систематических погрешностей, включая поддержку модулей электронной калибровки.
Управление режимами, задание форматов представления измерительной информации могут производиться с помощью программного обеспечения (ПО), установленного производителем непосредственно на анализатор.
Функциональные возможности анализаторов определяются составом опций и компонентов, входящих в комплект анализаторов. Состав опций, их функциональные возможности приведены в таблице 1.
Таблица 1
Опция |
Функциональное назначение опций |
240 |
2 измерительных порта, диапазон частот от 9 кГц до 4,5 ГГц |
260 |
2 измерительных порта, диапазон частот от 9 кГц до 6,5 ГГц |
290 |
2 измерительных порта, диапазон частот от 9 кГц до 9 ГГ ц |
2D0 |
2 измерительных порта, диапазон частот от 9 кГц до 14 ГГц |
2K0 |
2 измерительных порта, диапазон частот от 9 кГц до 20 ГГ ц |
2L0 |
2 измерительных порта, диапазон частот от 100 кГц до 26,5 ГГц |
2M0 |
2 измерительных порта, диапазон частот от 100 кГц до 32 ГГц |
2N0 |
2 измерительных порта, диапазон частот от 100 кГц до 44 ГГц |
2P0 |
2 измерительных порта, диапазон частот от 100 кГц до 53 ГГц |
440 |
4 измерительных порта, диапазон частот от 9 кГц до 4,5 ГГц |
442 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 9 кГц до 4,5 ГГц |
460 |
4 измерительных порта, диапазон частот от 9 кГц до 6,5 ГГц |
462 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 9 кГц до 6,5 ГГц |
490 |
4 измерительных порта, диапазон частот от 9 кГц до 9 ГГ ц |
492 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 9 кГц до 9 ГГц |
4D0 |
4 измерительных порта, диапазон частот от 9 кГц до 14 ГГц |
4D2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 9 кГц до 14 ГГц |
4K0 |
4 измерительных порта, диапазон частот от 9 кГц до 20 ГГ ц |
4K2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 9 кГц до 20 ГГ ц |
4L0 |
4 измерительных порта, диапазон частот от 100 кГц до 26,5 ГГц |
4L2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 100 кГц до 26,5 ГГц |
4M0 |
4 измерительных порта, диапазон частот от 100 кГц до 32 ГГц |
4M2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 100 кГц до 32 ГГц |
4N0 |
4 измерительных порта, диапазон частот от 100 кГц до 44 ГГц |
4N2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 100 кГц до 44 ГГц |
4P0 |
4 измерительных порта, диапазон частот от 100 кГц до 53 ГГц |
4P2 |
4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот от 100 кГц до 53 ГГц |
090 |
Аппаратный функционал анализатора спектра от 9 кГц до 4,5 ГГц |
091 |
Аппаратный функционал анализатора спектра от 9 кГц до 6,5 ГГц |
092 |
Аппаратный функционал анализатора спектра от 9 кГц до 9 ГГ ц |
093 |
Аппаратный функционал анализатора спектра от 9 кГц до 14 ГГц |
094 |
Аппаратный функционал анализатора спектра от 9 кГц до 20 ГГ ц |
095 |
Аппаратный функционал анализатора спектра от 100 кГц до 26,5 ГГц |
096 |
Аппаратный функционал анализатора спектра от 100 кГц до 32 ГГц |
097 |
Аппаратный функционал анализатора спектра от 100 кГц до 44 ГГ ц |
098 |
Аппаратный функционал анализатора спектра от 100 кГц до 53 ГГц |
Продолжение таблицы 1
Опция |
Функциональное назначение опций |
120 |
Встроенные втулки подачи смещения для 2-портового анализатора |
140 |
Встроенные втулки подачи смещения для 4-портового анализатора |
021 |
Аппаратный функционал импульсных модуляторов первого источника импульсных сигналов |
022 |
Аппаратный функционал импульсных модуляторов второго источника импульсных сигналов |
1E5 |
Высокостабильный источник опорной частоты |
172 |
Интерфейс GPIB |
175 |
Два встроенных источника питания постоянного тока, четыре входа для измерения сигналов постоянного тока |
N1966A |
Адаптер ввода-вывода сигналов синхронизации для измерений в импульсном режиме |
E5092A |
Модуль расширения числа измерительных портов, диапазон частот от 50 МГц до 20 ГГ ц |
S96007A |
Автоматическое исключение измерительной оснастки |
S96010A |
Анализ во временной области |
S96011A |
Расширенный анализ во временной области |
S96025A |
Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием |
S96029A |
Измерение коэффициента шума с векторной коррекцией согласования источника |
S96082A |
Скалярные измерения параметров преобразователей частоты |
S96083A |
Векторные и скалярные измерения параметров преобразователей частоты |
S96084A |
Измерение параметров преобразователей частоты со встроенным гетеродином |
S96086A |
Измерение компрессии усиления в панорамном режиме |
S96090A |
Программный функционал анализатора спектра |
S94701A |
Мастер автоматизированных измерений, разработчик плана испытаний |
S94702A |
Мастер автоматизированных измерений, компонент для подключения к аппаратной платформе векторных анализаторов цепей |
KS8400A |
Платформа автоматизации тестирования, среда разработки |
N1930B |
Программное обеспечение для проведения тестирования на физическом уровне |
N1500A |
Программное обеспечение для измерения параметров материалов |
По дополнительному заказу анализаторы могут быть укомплектованы принадлежностями для выполнения калибровки, проведения необходимых измерений и установки в стойку.
В зависимости от применяемых опций анализаторы отличаются друг от друга диапазоном частот, количеством измерительных портов и источников зондирующего сигнала, типом коаксиального соединителя измерительного порта.
Общий вид анализаторов приведен на рисунках 1 и 2.
Место нанесения знака утверждения типа

Места пломбирования от несанкционированного доступа

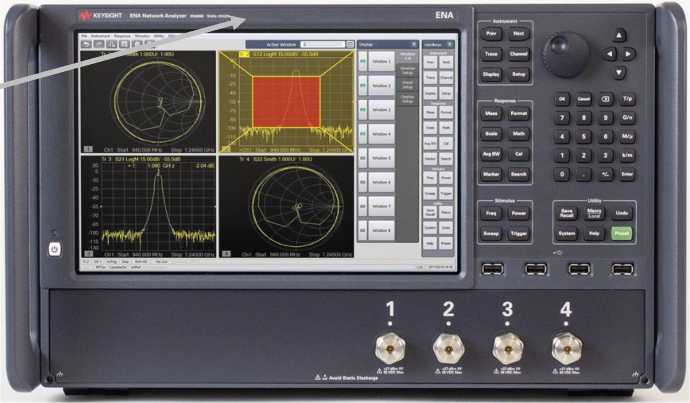

Рисунок 1 - Общий вид анализаторов E5080B, вид спереди

Рисунок 2 - Общий вид анализаторов E5080B, вид сзади (схематично)
