Номер по Госреестру СИ: 79386-20
79386-20 Резервуары стальные вертикальные цилиндрические
(РВС-400, РВС-700, РВС-2000, РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400, РВС-700, РВС-2000, РВС-5000Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка
№ 51171-12);
-
- рулетка
№ 51171-12);
измерительная
измерительная
металлическая
металлическая
Р,
Р,
Р20У2Г
Р50У2К
(регистрационный
(регистрационный
ТЭМП-УТ1
-
- толщиномер ультразвуковой от 0,5 до 300 мм (регистрационный № 38230 -08);
с диапазоном измерений
-
- штангенциркуль 1ШI -1-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Оренбургнефть» (АО «Оренбургнефть») ИНН 5612002469Адрес: 461040, Оренбургская обл., г. Бузулук, ул. Магистральная, д. 2
Телефон: +7 (35342) 73-670
Факс: +7 (35342)73-201
E-mail: orenburgneft@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1 Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700,
РВС-2000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары РВС-400, РВС-700 оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические расположены:
Оренбургская обл., Первомайский р-н, с. Соболево, АО «Оренбургнефть», ЦППН № 3, УПН «Росташинская» (РВС-400 зав.№№ 400/1, 400/2, РВС-5000 зав.№№ 201/1, 201/2, 201/3, 201/4);
Оренбургская обл., Курманаевский р-н, п. Гаршино, АО «Оренбургнефть», ЦППН № 3, УПСВ «Гаршинская» (РВС-2000 зав.№№ 1, 2);
Оренбургская обл., Первомайский р-н, п. Ленинский, АО «Оренбургнефть», ЦППН № 3, УКПНГ «Зайкинская» (РВС-700 зав.№ 1).
Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000 представлены на рисунке 1-4.

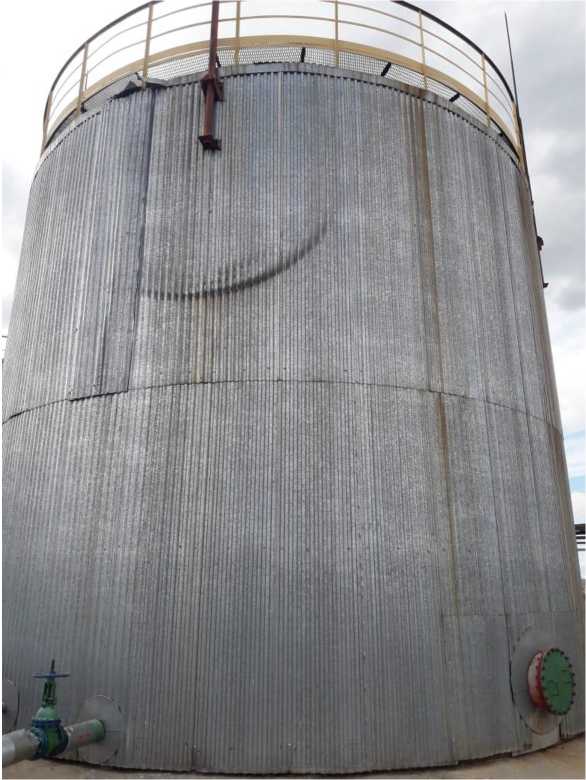

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -400

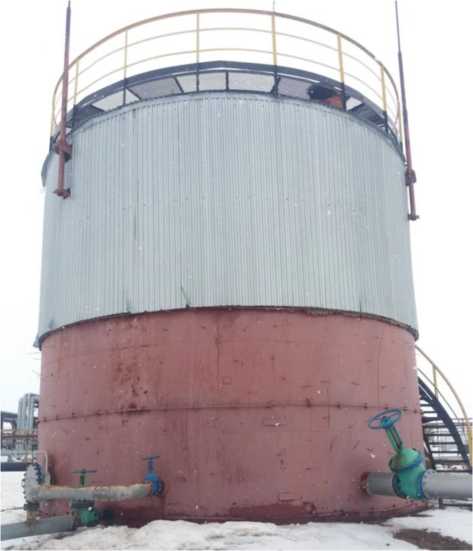

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-700
■
Рисунок 3 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -2000
Рисунок 4 - Общий вид резервуаров стальных вертикальных цилиндрических РВС -5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
2 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
1 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
2 шт. |
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
4 шт. |
Паспорт |
- |
9 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РВС-400 |
РВС-700 |
РВС-2000 |
РВС-5000 | |
Номинальная вместимость, м3 |
400 |
700 |
2000 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
±0,20 |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
