Номер по Госреестру СИ: 79509-20
79509-20 Счетчики электрической энергии
(серии iEM2050)
Назначение средства измерений:
Счетчики электрической энергии серии iEM2050 (далее - счётчики) предназначены для измерений и учета активной и реактивной электроэнергии по двум тарифам в однофазных двухпроводных цепях переменного тока промышленной частоты.

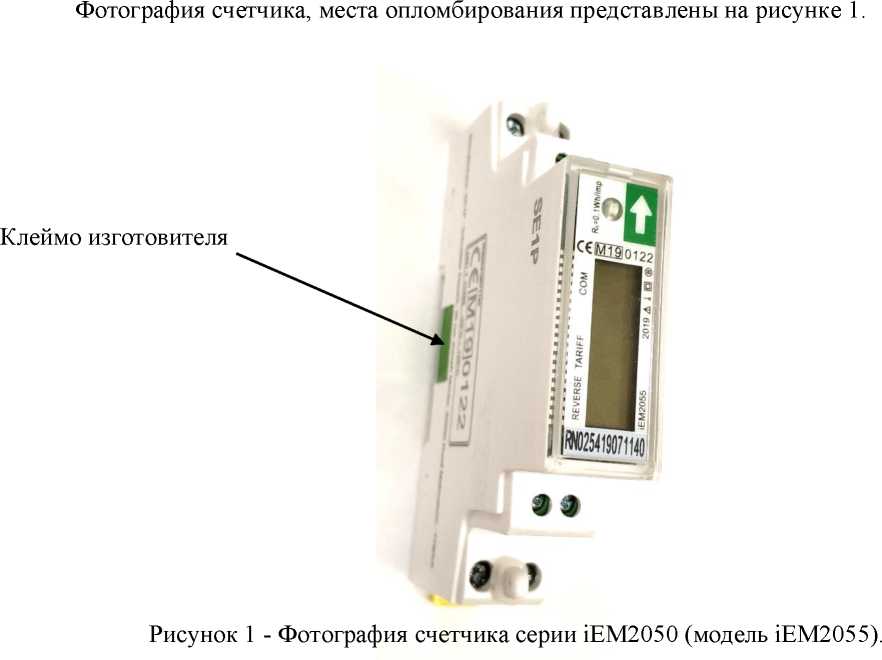

Внешний вид.
Счетчики электрической энергии
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия счётчика.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
— |
Номер версии (идентификационный номер) ПО, не ниже |
soft-2 |
Цифровой идентификатор ПО |
— |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077 -2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии серии iEM2050ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электриче-ской энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 206.2-105-20 «Счетчики электрической энергии серии iEM2050. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 апреля 2020 года.
Основные средства поверки:
-
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 регистрационный номер в Федеральном информационном фонде (регистрационный №) 37404-08;
-
- установка для проверки электрической безопасности GPI-825, регистрационный № 30010-10;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт.
Изготовитель
Zhejiang Yongtailong Electronic Co., Ltd., КитайАдрес: No.320 Tongsheng Road, Tongxiang City, Zhejiang Province, China
Головной офис:
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt , 92500 Rueil-Malmaison, France
Телефон (факс): (33) 141 29 85 01, (33) 141 29 89 01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии. В счетчиках в качестве датчика тока используется шунт, в качестве датчика напряжения, резистивный делитель. Счетчики предназначены для эксплуатации внутри помещений и используются для промышленного, сельскохозяственного и бытового назначения, и подлежат установке на динрейку в шкаф со степенью защиты оболочки не ниже IP51. Питание счетчика обеспечивается от входных сигналов напряжения.
Конструктивно счетчики состоят из лицевой панели, пломбируемых крышек, дискретного выхода и RS-485 выхода (протокол Modbus RTU). На лицевой панели счетчика расположены:
-
- светодиод, показывающий потребление активной и реактивной электроэнергии, а также передачу импульсов о потребленной активной и реактивной электроэнергии через дискретный выход;
-
- Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика;
-
- Электронное отсчетное устройство.
В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM2050, iEM2055. Отличия моделей приведены в таблице 1.
Таблица 1 - Описание моделей счетчиков серии iEM2050
Функциональные возможности счётчиков |
Модификации счётчиков | |
iEM2050 |
iEM2055 | |
Измеряемые величины | ||
Значение напряжения* |
+ |
+ |
Значение тока* |
+ |
+ |
Активная мощность* |
+ |
+ |
Реактивная и полная мощность* |
+ |
+ |
Коэффициент мощности* |
+ |
+ |
Частота* |
+ |
+ |
Измерение активной и реактивной энергий прямого и обратного направления |
+ |
+ |
Количество тарифов (внешний тарификатор) |
2 |
2 |
Класс точности B согласно EN 50470-1/3 |
- |
+ |
Передача данных и управление | ||
Порт RS-485 (протокол Modbus RTU) |
+ |
+ |
Импульсный выход |
+ |
+ |
Примечание: * - без нормирования погрешности |
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность счетчика
Наименование |
Обозначение |
Количество |
Счетчик |
- |
1 шт. |
Паспорт |
- |
1 шт. |
Руководство по эксплуатации 1 |
- |
1 шт. |
Методика поверки 1 |
МП 206.2-105-20 |
1 шт. |
Коробка упаковочная |
- |
1 шт. |
1 - поставляется по отдельному заказу организациям, которые проводят поверку. |
Таблица 3 - Метрологические характеристики счетчиков
Наименование |
Значение |
Класс точности по активной энергии по ГОСТ 31819.21-2012 |
1* |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
2 |
Базовый (максимальный) ток, А |
5 (45) |
Номинальное напряжение, В |
230 |
Наименование |
Значение |
Рабочий диапазон напряжений, В |
от 195 до 253 |
Стартовый ток, мА |
20 |
Рабочий диапазон частоты, Гц |
от 45 до 55 |
Постоянная счетчика, импульсный выход, имп./(кВт-ч) |
0,01; 0,1; 1; 10; 100; 1000; 2000; 10000 |
Постоянная счетчика, оптический испытательный выход, имп./(кВт^ч) ((Вт^ч)/ имп.) |
10000 (0,1) |
Примечание: * Модификация iEM2055 счетчиков так же соответствуют классу В стандарта EN 50470-3. |
Таблица 4 - Технические характеристики счетчиков
Наименование |
Значение |
Потребляемая мощность по измерительной цепи напряжения, В^А, не более |
10 |
Потребляемая мощность по измерительной цепи напряжения, Вт, не более |
2 |
Потребляемая мощность по измерительной цепи тока, В^А, не более |
4 |
Средний срок службы, лет |
15 |
Масса, не более, г |
80 |
Габаритные размеры (длина; ширина; высота), не более, мм |
17,5; 63; 90 |
Средняя наработка счетчика до отказа, ч |
100 000 |
Диапазон рабочих температур окружающего воздуха, °С |
от - 25 до + 55 |
