Номер по Госреестру СИ: 79222-20
79222-20 Системы автоматические для иммуноферментного анализа на микроплатах "ALISEI Q.S."
(ALISEI)
Назначение средства измерений:
Системы автоматические ALISEI для иммуноферментного анализа на микроплатах «ALISEI Q.S.» (далее системы) предназначены для измерения оптической плотности при проведении иммуноферментного анализа крови и применяются в лабораториях медицинских учреждений и диагностических центрах.
Внешний вид.
Системы автоматические для иммуноферментного анализа на микроплатах "ALISEI Q.S."
Рисунок № 1
Внешний вид.
Системы автоматические для иммуноферментного анализа на микроплатах "ALISEI Q.S."
Рисунок № 2
Внешний вид.
Системы автоматические для иммуноферментного анализа на микроплатах "ALISEI Q.S."
Рисунок № 3
Внешний вид.
Системы автоматические для иммуноферментного анализа на микроплатах "ALISEI Q.S."
Рисунок № 4
Программное обеспечение
Программное обеспечение предназначено для управления работой анализатора, обеспечения функционирования интерфейса, обработки и хранения информации, полученной в процессе проведения измерений.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ALISEI |
Номер версии (идентификационный номер) ПО |
2.80 |
Цифровой идентификатор |
отсутствует |
В ПО «ALISEI» защита от преднамеренных и непреднамеренных изменений метрологически значимой части и измеренных данных осуществляется:
-
- ограничением несанкционированного доступа средствами ПО;
-
- системой всплывающих сообщений для подтверждения оператором всех основных операций по изменению данных.
В соответствии с разделом 5.3 Р 50.2.077-2014 и на основании результатов проверок ПО «ALISEI» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «СРЕДНИЙ».
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и случайных изменений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации, а также на корпус системы методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматическим ALISEI для иммуноферментного анализа на микроплатах «ALISEI Q.S.»
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
Приказ Минздрава РФ от 21.02.2014 № 81н Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Техническая документация фирмы изготовителя NEXT LEVEL S.R.L. (Италия)
Поверка
Поверкаосуществляется по документу 433-177-2020МП «Система автоматическая ALISEI для иммуно-ферментного анализа на микроплатах «ALISEI Q.S.» Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 28.02.2020 г.
Основные средства поверки:
- комплект светофильтров поверочный КСП-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 64503-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания NEXT LEVEL S.R.L., ИталияАдрес: Via Alessandro Volta 15, Calenzano (FL) CAP 50041, Italy
Телефон: +39 055 8826909
Факс: +39 055 8861013
Заявитель
Общество с ограниченной ответственностью «Диагностические центры «Алкор Био » (ООО «ДЦ «Алкор Био»)
Адрес: г. 192148, г. Санкт-Петербург, Железнодорожный проспект, д. 40, литер А Телефон: 8 (812) 677-47-28
Факс: 8 (812) 677-21-62
E-mail: info@alkorbio.ru
Web-сайт: www.alkorbiogroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Телефон: 8 (812) 244-б2-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия систем основан на поглощении оптического излучения в многокомпонентных смесях органических реагентов и измерении оптической плотности проб и образцов состава биомедицинских объектов, связанной известными зависимостями с концентрацией анализируемых компонентов. Управление процессом измерений осуществляется с помощью программного обеспечения и компьютерного комплекса. Системы производят подготовку проб, осуществляют автоматическое дозирование сыворотки и реагента.
Общий вид системы и место нанесения знака утверждения типа показано на рисунке 1.
Рисунок 1 - Общий вид системы
Рисунок 2 - Способ и место пломбирования блока плат системы

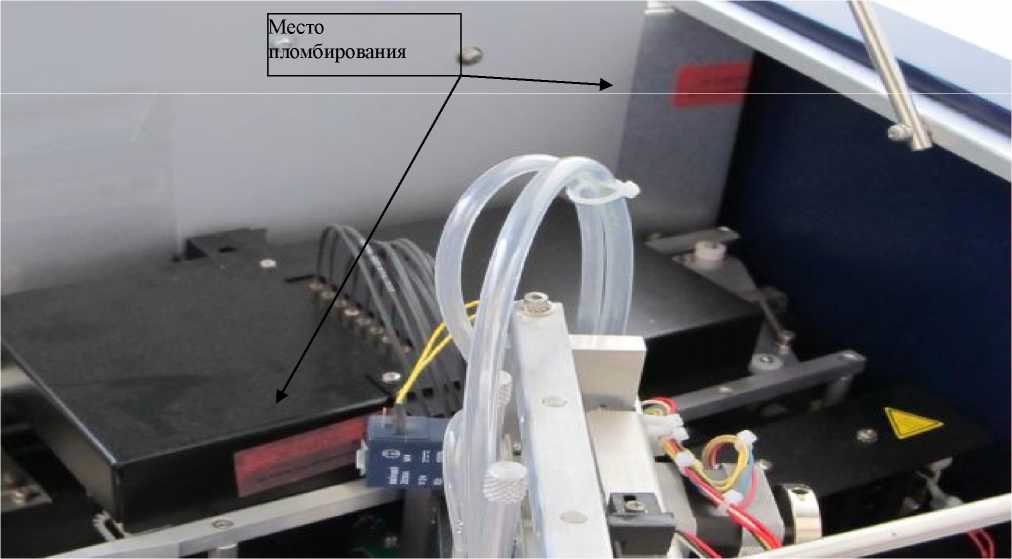

Рисунок 3 - Способ и место пломбирования блока плат и блока фотометра системы

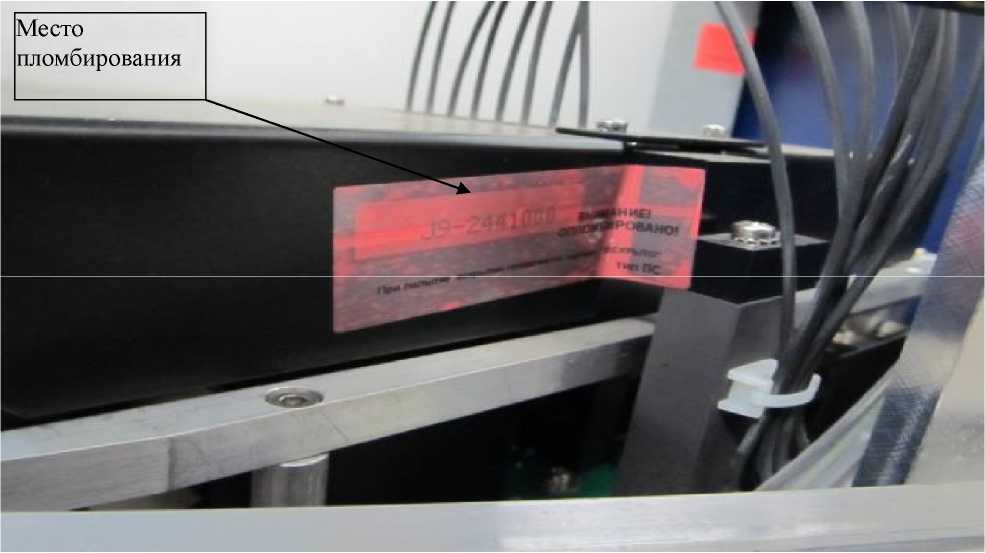

Рисунок 4 - Способ и место пломбирования блока фотометра системы
Таблица 4 - Комплектность системы
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Анализатор с предустановленными светофильтрами 405, 450, 492, 550, 620 нм |
Alisei Q.S. |
1 шт. |
Плата MOXA с принадлежностями |
1 шт. | |
Предохранители T 4A |
2 шт.* | |
Предохранители T 6,3A |
2 шт.* | |
Сетевой кабель питания |
1 шт.** | |
Баки для промывочного раствора 1 л |
4 шт.** | |
Баки для промывочного раствора 5 л |
4 шт.** | |
Баки для раствора для промывания игл (15 л) |
2 шт.** | |
Бак с насосом для стока |
1 шт.** | |
Компрессор |
1 шт. |
Продолжение таблицы 4
1 |
2 |
3 |
Трубки перистальтического насоса |
4 шт.* | |
Штатив для сывороток А |
1 шт. | |
Штатив для сывороток В |
1 шт. | |
Штатив для реагентов А |
1 шт. | |
Штатив для реагентов В |
1 шт. | |
Каретки для планшетов |
6 шт. | |
Наконечники поршня шприца 1000 мкл |
2 шт.* | |
Наконечники поршня шприца 2500 мкл |
2 шт.* | |
Линия сточного бака |
1 шт.** | |
Линии для подключения баков |
6 шт.** | |
Силастиковая трубка |
1 шт.* | |
Кабель интерфейсный |
1 шт. | |
Системный блок ПК |
1 шт. | |
Монитор |
1 шт. | |
Принтер |
1 шт. | |
Клавиатура |
1 шт. | |
Манипулятор «Мышь» |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
433-177-2020МП |
1 экз. |
Примечания: * - запасная часть, поставляется в случае необходимости. ** - допустимо использование материалов других производителей, подходящих по своим техническим характеристикам. Поставляется отдельно по запросу. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерений оптической плотности, Б |
от 0,030 до 3,000 |
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой абсолютной погрешности измерений оптической плотности в диапазоне от 0,030 до 0,400 Б, Б |
±0,015 |
Пределы допускаемой относительной погрешности измерений оптической плотности в диапазоне св. 0,400 до 3,000 Б, % |
±3 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Рабочие длины волн, нм |
405, 450, 492, 550, 620 |
Диапазон и объем дозирования, мкл |
от 7 до 300 |
Время установления рабочего режима, мин |
10 |
Время непрерывной работы, ч |
8 |
Масса анализатора, кг, не более |
134 |
Габаритные размеры анализатора (длинахширинахвысота), мм, не более |
1400х790х600 |
Напряжение питания, В |
230±23 |
Частота питающей сети, Гц |
50±1 |
Потребляемая мощность, В • А, не более |
1200 |
Условия эксплуатации:
|
от +15 до +32 80 |
