Номер по Госреестру СИ: 79227-20
79227-20 Вибропреобразователи АР20ХХ с пониженным питанием
( )
Назначение средства измерений:
Вибропреобразователи АР20ХХ с пониженным питанием (далее - датчик) предназначены для измерений вибрационных и ударных ускорений.

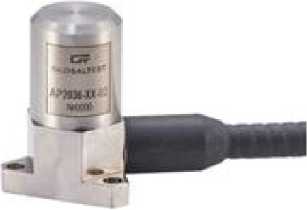

Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 1
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 2
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 3
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 4
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 5
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 6
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 7
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 8
Внешний вид.
Вибропреобразователи АР20ХХ с пониженным питанием
Рисунок № 9
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 23.09.2025
Номер записи - 178489
ID в реестре СИ - 1383051
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, АР2037-10, AP2089-100-5-01, AP2089-100-5, AP2089-100-3.3-02, AP2089-100-3.3, AP2089-100-3,3-02, AP2089-100-3,3, AP2071, AP2036-30-03, AP2036-30-02, AP2036-100-02, AP2036-100-01, AP2036-100, AP2036-10-03,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
Страна - РОССИЯ
Населенный пункт - Нижегородская обл., г. Саров
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 115
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 54
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 955 дн.
Приказы РСТ, где упоминается данный тип СИ
№3106 от 2022.12.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1174 от 2023.06.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1592 от 2020.09.23 об утверждении типа средств измерений_35 шт
Наличие аналогов СИ: Вибропреобразователи АР20ХХ с пониженным питанием ( )

| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38452-08 21.06.2029 |
Вибропреобразователи эталонные пьезоэлектрические, АР10 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
63426-16 16.03.2026 |
Вибропреобразователи , серии АР10XX Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
74914-19 29.04.2029 |
Датчики динамического давления, PS2011 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
2 года |
|
75135-19 31.05.2029 |
Вибровыключатели, SV02 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
75312-19 21.06.2029 |
Усилители заряда дифференциальные, AQ05 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
75230-19 03.06.2029 |
Преобразователи акустической эмиссии резонансные, GT201UB Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
10 лет |
|
75630-19 24.07.2029 |
Вибропреобразователи пьезоэлектрические, АР1063А Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
3 года |
|
75727-19 19.08.2029 |
Преобразователи виброскорости, AV02 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
2 года |
|
76605-19 15.11.2029 |
Преобразователи вихретоковые, АР2200 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
2 года |
|
78358-20 29.05.2030 |
Преобразователи напряжения измерительные, АР6200 Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
78349-20 29.05.2030 |
Усилители заряда и напряжения, АР5230-ХХ Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
1 год |
|
78455-20 29.06.2030 |
Вибропреобразователи , АР2035Т Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
2 года |
|
79227-20 23.09.2025 |
Вибропреобразователи АР20ХХ с пониженным питанием, Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров) |
ОТ МП |
3 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Вибропреобразователи АР20ХХ с пониженным питанием ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 90 | 6 | 81 | 0 | 0 | 81 | 81 | 0 | ||
| ООО "ЭТМС" (RA.RU.310452) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПМЦ" (RA.RU.312726) | 22 | 22 | 0 | 0 | 22 | 22 | 0 |
Стоимость поверки Вибропреобразователи АР20ХХ с пониженным питанием ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на заглавный лист паспорта АБКЖ.433642.500-ХХПС и руководства по эксплуатации АБКЖ.433642.500РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям АР20ХХ с пониженным питанием
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения »
АБКЖ.433642.500ТУ Вибропреобразователи АР20ХХ с пониженным питанием. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ$Р$8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: рабочий эталон 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 27 декабря 2018 г. № 2772 (диапазон частот от 0,5 до 12000 Гц, погрешность воспроизведения на базовой частоте в пределах ±2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail: shvn@olit.vniief.ru
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, позволяющий снизить выходной импеданс и повысить мощность выходного сигнала.
В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
АР20 ХХ- ХХ- ХХ- ХХ
индекс исполнения__________________________________
напряжение питания (для АР2089-100-ХХ-ХХ)__________
значение коэффициента преобразования, мВ/g (до четырех символов) индекс модификации (до трех символов)
Конструктивные особенности датчиков приведены в таблице 1. Внешний вид датчиков приведен на рисунках 1, 2 и 3.
Таблица 1 - Конструктивные особенности датчиков
|
Наименование модификации |
Номинальное значение коэффициента преобразования, мВ/(м- с-2) |
Количество измерительных осей |
Способ крепления |
Наличие электрической изоляции |
Тип соединителя |
|
АР2036-ХХ |
1; 3; 10 |
1 |
винт М6-8д |
да |
кабельный вывод |
|
АР2036-ХХ-01 |
металлорукав | ||||
|
АР2036-ХХ-02 |
3 винта М4 | ||||
|
АР2036-ХХ-03 | |||||
|
AP2071 |
20 |
3 |
4 вита M4 | ||
|
АР2089-100-5 |
10 |
1 |
шпилька AH0110 |
нет |
BNC |
|
АР2089-100-5-01 |
AR03 (10-32 UNF) | ||||
|
АР2089-100-5-02 |
кабельный вывод | ||||
|
АР2089-100-3.3 |
BNC | ||||
|
АР2089-100-3.3-01 |
AR03 (10-32 UNF) | ||||
|
АР2089-100-3.3-02 |
кабельный вывод | ||||
|
AP2089U-XX |
1; 3; 10 |
да |
СР50-74ФВ |
а) АР2036-ХХ
б) АР2036-ХХ-01
в) АР2036-ХХ-02
г) АР2036-ХХ-03 д) AP2071
е) АР2089-100-ХХ
ж) АР2089-100-ХХ-01
и) АР2089-100-ХХ-02
к) AP2089U-XX
Рисунок 1 - Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь АР20ХХ с пониженным питанием |
АБКЖ.433642.500 |
1 шт. |
|
Вибропреобразователь АР20ХХ с пониженным питанием. Паспорт |
АБКЖ.433642.500- ХХПС |
1 шт. |
|
Комплект крепежный |
1 шт. | |
|
Вибропреобразователь АР20ХХ с пониженным питанием. Руководство по эксплуатации |
АБКЖ.433642.500РЭ |
одно на партию |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее: - для АР2036-10-ХХ, АР2089и-10 |
2500 |
|
- для АР2036-30-ХХ, АР2089и-30 |
750 |
|
- для АР2036-100-ХХ, АР2089и-100 |
250 |
|
- для АР2071 |
125 |
|
- для АР2089-100-5-ХХ |
100 |
|
- для АР2089-100-3.3-ХХ |
70 |
Продолжение таблицы 2
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м с-2): | |
|
- для АР2036-10-ХХ, АР2089и-10 |
1 |
|
- для АР2036-30-ХХ, АР2089и-30 |
3 |
|
- для АР2036-100-ХХ, АР2089-100-5-ХХ, АР2089-100-3.3-ХХ |
10 |
|
- для АР2071 |
20 |
|
Рабочий диапазон частот, Гц: | |
|
- для АР2089-ХХ-ХХ-ХХ, AP2089U-XX |
от 0,5 до 12000 |
|
- для АР2036-ХХ, АР2036-ХХ-01 |
от 0,5 до 8000 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 |
от 1 до 5000 |
|
- для АР2071 |
от 1 до 3000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
|
- для АР2089-ХХ-ХХ-ХХ, AP2089U-XX |
36 |
|
- для АР2036-ХХ, АР2036-ХХ-01 |
25 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 |
15 |
|
- для АР2071 |
10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
!10 |
|
Нелинейность амплитудной характеристики, % |
!4 |
|
Неравномерность частотной характеристики в рабочем диапазоне частот, % |
!12,5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, % |
!15 |
|
Коэффициент влияния температуры окружающего воздуха на коэффициент преобразования, %/"С: | |
|
- для АР2036-ХХ, АР2036-ХХ-01, АР2071, АР2089-ХХ-ХХ-ХХ в рабочем | |
|
диапазоне температур |
!0,2 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 в диапазоне от -50 до +20 °С включ. |
!0,08 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 в диапазоне от св. +20 до +125 °С включ. |
!0,04 |
|
- для АР2036-ХХ-03 в диапазоне от св. +125 до +150 °С |
!0,2 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, "С |
от 18 до 25 |
|
- относительная влажность воздуха, % |
до 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В:
|
от 9 до 15 5,00±0,25 3,30±0,16 |
|
Уровень постоянного напряжения на выходе, В:
|
от 5 до 12 от 2,5 до 3,5 от 1,5 до 2,5 |
|
Уровень СКЗ собственных шумов в рабочем диапазоне частот, приведённый ко входу, м/с2:
|
0,003 0,03 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса датчика без кабеля, г, не более: | |
|
- для АР2036-ХХ, АР2036-ХХ-01 |
39 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 |
95 |
|
- для АР2071 |
160 |
|
- для АР2089-100-5, АР2089-100-3.3 |
40 |
|
- для АР2089-100-5-01, АР2089-100-3.3-01, АР2089и-ХХ |
28 |
|
- для АР2089-100-5-02, АР2089-100-3.3-02 |
32 |
|
Габаритные размеры датчика (диаметр#высота), мм, не более: | |
|
- для АР2036-ХХ, АР2036-ХХ-01 |
25x30 |
|
- для АР2036-ХХ-02, АР2036-ХХ-03 |
38x39 |
|
- для АР2089-100-5, АР2089-100-3.3 |
17x50 |
|
- для АР2089-100-5-01, АР2089-100-3.3-01, АР2089и-ХХ |
17x35 |
|
- для АР2089-100-5-02, АР2089-100-3.3-02 |
17x30 |
|
- для АР2071 (длина#глубина#высота) |
44x44x34 |
|
Условия эксплуатации: - температура окружающего воздуха для 12 | |
|
(кроме АР2036-ХХ-03), "С |
от -50 до +125 |
|
- температура окружающего воздуха для АР2036-ХХ-03, "С |
от -50 до +150 |
|
- температура окружающего воздуха для АР2089-ХХ-ХХ-ХХ, "С |
от -50 до +85 |
|
- относительная влажность воздуха при 35 "С, % |
до 95 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
