Номер по Госреестру СИ: 79261-20
79261-20 Анализаторы фазовых шумов
(5120A, 5120A-01, 5125A, 3120A)
Назначение средства измерений:
Анализаторы фазовых шумов 5120А, 5120A-01, 5125А, 3120А (далее - АФШ) предназначены для измерения нестабильности частоты (девиации Аллана) и спектральной плотности мощности фазовых шумов.
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 1
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 2
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 3
Общие сведения
Дата публикации - 19.10.2020
Срок свидетельства - 24.09.2025
Номер записи - 178511
ID в реестре СИ - 1383029
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 5125А, 5120А-01, 5120А, 5120A, 3120А,
Производитель
Изготовитель - Фирма "Microsemi Frequency and Time Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 61
Выдано извещений - 1
Кол-во периодических поверок - 59
Кол-во средств измерений - 10
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1595 от 2020.10.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы фазовых шумов (5120A, 5120A-01, 5125A, 3120A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Microsemi Frequency and Time Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79261-20 24.09.2025 |
Анализаторы фазовых шумов, 5120A, 5120A-01, 5125A, 3120A Фирма "Microsemi Frequency and Time Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы фазовых шумов (5120A, 5120A-01, 5125A, 3120A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 48 | 0 | 48 | 1 | 45 | 0 | 45 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Анализаторы фазовых шумов (5120A, 5120A-01, 5125A, 3120A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6780 | 11469 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
16157 | 11469 |
Программное обеспечение
Программное обеспечение (ПО) для модификаций 5120А, 5120A-01 и 5125А встроенное, для моделей 3120А внешнее, поставляется на CD-диске или флэш-памяти. Идентификационные данные (признаки) ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |
|
5120А, 5120A-01, 5125А |
3120А | |
|
Идентификационное наименование ПО |
- |
3120A Test Software |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.0.0 |
Не ниже 1.00 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт типографским способом и на самоклеющуюся наклейку на боковую панель АФШ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам фазовых шумов 5120А , 5120A-01, 5125А, 3120А
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
Техническая документации фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 651-19-044 МП «ГСИ. Анализаторы фазовых шумов 5120А (5120A-01), 5125А, 3120А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.04.2020 г.
Основные средства поверки:
стандарт частоты и времени рубидиевый Ч1-92 (регистрационный номер 62740-15 в Федеральном информационном фонде); среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц при интервале времени измерения 1 с не более 1,4!10-11;
генератор сигналов Agilent N5183A (регистрационный номер 40965-09 в Федеральном информационном фонде); диапазон измерений от 100 кГц до 40 ГГц; пределы допускаемой относительной погрешности установки частоты ± 2,1-10-6
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых АФШ с требуемой точностью.
Знак поверки наносится на боковую панель корпуса АФШ и (или) на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Microsemi Frequency and Time Corporation», СШААдрес: 3870 North First Street, San Jose, California, 95134, США
Телефон +1 (949) 380-6100
Факс +1 (949) 215-4996
Web-сайт: www.microsemi.com
Заявитель
Акционерное общество «Морион» (АО «Морион»)
ИНН 7801016421
Адрес: 199155, г. Санкт-Петербург, пр. КИМа, д. 13А
Телефон: +7 (812) 350-75-72
Факс: +7 (812) 350-72-90
Web-сайт: www.morion.com.ru
E-mail: morion@morion.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия АФШ основан на сравнении фаз входных сигналов путем аналогоцифрового преобразования сигнала по обоим входам с последующей кросскорреляционной обработкой с использованием дискретных преобразований Фурье.
АФШ функционально состоит из аналого-цифровых преобразователей, кварцевого опорного генератора, синтезаторов частоты, частотных преобразователей и фазовых детекторов, блоков дискретного преобразования Фурье, блока питания.
АФШ выпускаются в следующих модификациях: 5120А, 5120A-01, 5125А, 3120А, которые отличаются: диапазоном входных частот и уровнем входных сигналов; наличием встроенного малошумящего опорного генератора, позволяющего проводить измерения относительного него (5120-01); отсутствием дисплея для отображения результатов измерений (3120А). Для модификации 3120А предусмотрено подключение к персональному компьютеру. Программное обеспечение устанавливается автоматически. Визуальное отображение результатов измерений идентично другим модификациям.
Общий вид АФШ представлен на рисунке 1. Допускается маркировка под обозначением Microsemi, Symmetricom и Microchip.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
5120А , 5120A-01
5125А
> llilllllllllll /
I 4 J
1111111111П И11 til 1111 н I .
3 llltllll..................
: 'I jiillllllllllHI'Illinin
3120А
Рисунок 1 - Общий вид АФШ
Место пломбировки
5125А
Место нанесения знака поверки

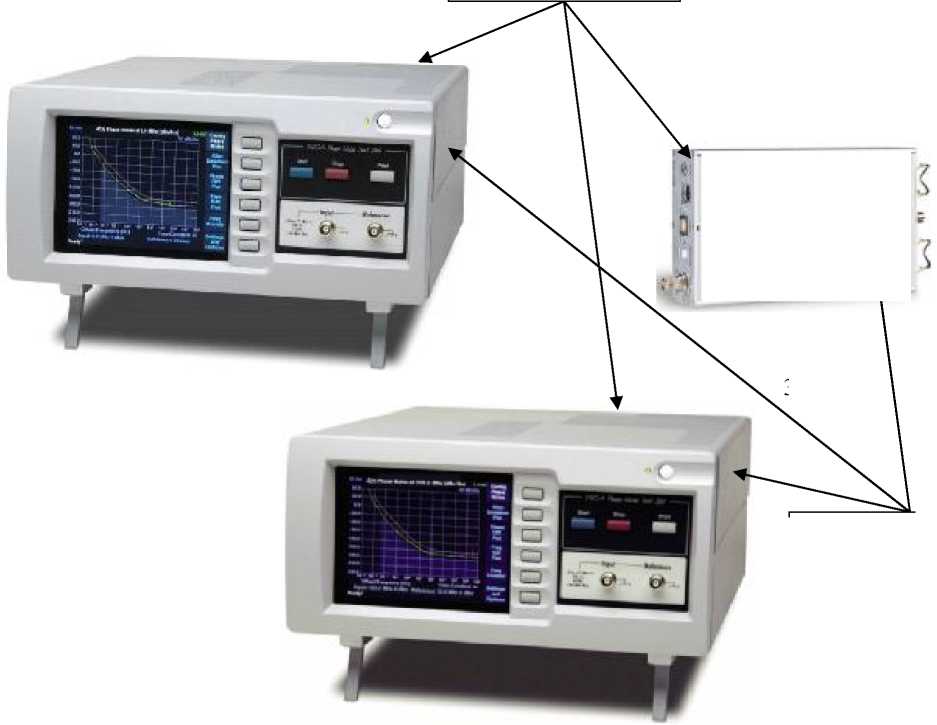

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
|
iiltiiiiiii |
ill | |||
|
ШИНИН |
11Ш |
in |
lllll |
lllll |
|
iitiillllll |
lllll |
in |
III III |
lllll |
|
iiltiiiiiii |
.....in |
lllll |
llil! | |
5120А , 5120A-01
3120А
Таблица 4 - Комплектность АФШ
|
Наименование |
Обозначение |
Количество |
|
Анализаторы фазовых шумов |
5120 А либо 5120A-01, либо 5125 А, либо 3120 А |
1 шт. (по заказу) |
|
Кабель питания 220 В |
- |
1 шт. |
|
Блок питания 12 В (для 3120 А) |
- |
1 шт. |
|
Кабель интерфейсный (для 3120 А) |
USB-А - USB-B |
1 шт. |
|
CD-диск или флэш-память с ПО (для 3120 А) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
651-19-044 МП |
1 шт. |
|
Паспорт |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон входных частот, МГц: для 5120А |
от 1 до 30 | |
|
для 5125А |
от 1 до 400 | |
|
для 3120 А |
от 0,5 до 30 | |
|
Уровни входного сигнала, дБм, |
5120 А, | |
|
5120A-01, 5125А |
от 3 до 17 | |
|
3120 А |
от -5 до 20 | |
|
Предел допускаемой нестабильности частоты, вносимой |
5120А , | |
|
прибором (среднее квадратическое относительное |
5120A-01, | |
|
двухвыборочное отклонение) при интервале времени |
5125А |
3,0М0-15 |
|
измерения 1 с |
10 МГц | |
|
3120 А 5 МГц |
1,0М0-13 | |
|
Предел допускаемой спектральной плотности мощности собственных | ||
|
фазовых шумов при отстройке от несущей частоты, дБн/Гц, не более: | ||
|
для 5120А, 5120A-01: 1 МГц 1 Гц |
-131 | |
|
10 Гц |
-140 | |
|
100 Гц |
-148 | |
|
1000 Гц |
-156 | |
|
10 кГц |
-160 | |
|
> 100 кГц |
-163 | |
|
10 МГц 1 Гц |
-145 | |
|
10 Гц |
-155 | |
|
100 Гц |
-165 | |
|
1000 Гц |
-170 | |
|
10 кГц |
-175 | |
|
> 100 кГц |
-175 | |
|
30 МГц 1 Гц |
-127 | |
|
10 Гц |
-138 | |
|
100 Гц |
-151 | |
|
1000 Гц |
-162 | |
|
10 кГц |
-165 | |
|
> 100 кГц |
-165 | |
|
для 5120А-01 (в режиме измерения относительно встроенного | ||
|
малошумящего опорного генератора): 10 МГц 1 Гц |
-120 | |
|
> 10 кГц |
-153 | |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
для 5125 А: | |
|
10 МГц | |
|
1 Гц |
-140 |
|
10 Гц |
-150 |
|
100 Гц |
-157 |
|
1 кГц |
-162 |
|
10 кГц |
-165 |
|
> 100 кГц |
-165 |
|
100 МГц | |
|
1 Гц |
-120 |
|
10 Гц |
-130 |
|
100 Гц |
-140 |
|
1 кГц |
-150 |
|
10 кГц |
-160 |
|
> 100 кГц |
-165 |
|
400 МГц | |
|
1 Гц |
-110 |
|
10 Гц |
-120 |
|
100 Гц |
-130 |
|
1 кГц |
-140 |
|
10 кГц |
-150 |
|
> 100 кГц |
-155 |
|
для 3120 А: | |
|
5 МГц | |
|
1 Гц |
-140 |
|
10 кГц |
-170 |
|
25 МГц | |
|
1 Гц |
-130 |
|
10 кГц |
-165 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, С; |
от 15 до 35 |
|
- относительная влажность окружающего воздуха при температуре | |
|
35 ° С, %, не более |
85 |
|
Параметры электропитания : | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50,0±1,0 |
|
Потребляемая мощность при температуре окружающего воздуха Вт, не более: | |
|
для 5120А, 5120А-01 |
65 |
|
для 5125А |
93 |
|
для 3120 А |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более | |
|
для 5120А, 5120А-01, 5125А: |
450 х 345 х 175 |
|
для 3120 А |
285 х 125 х 80 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
для 5120А |
11 |
|
для 5120А-01, 5125А |
12 |
|
для 3120 А |
1 |
