Назначение средства измерений:
Машины испытательные United (далее - машины) предназначены для измерений силы при испытаниях материалов на растяжение и сжатие.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 5
Программное обеспечение
Машины комплектуются программным обеспечением (далее - ПО), предназначенным для управления процессом испытаний, обработки результатов и подготовки отчетов, которое защищено от чтения и изменения. Оформляемые ПО отчеты могут интегрированы в Microsoft Access.
Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Datum 5i |
Номер версии (идентификационный номер) ПО |
не ниже 5i.3 |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным United
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»
Техническая документация изготовителя United Testing Systems Inc., США
Поверка
Поверкаосуществляется по документу МП 05-233-2020 «ГСИ. Машины испытательные United. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» «12» мая 2020 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для средств измерений силы, утвержденной Приказом Росстандарта от 22 октября 2019 г. № 2498.
-
- индикатор часового типа, диапазон измерений (0 - 5) мм, ПГ ±(2 - 5) мкм (регистрационный номер в Федеральном информационном фонде 52415-13);
-
- индикатор часового типа ИЧ 10 с ценой деления 0,01 мм КТ 1 по ГОСТ 577-68
-
- штангенрейсмас по ГОСТ 164-90, диапазон измерений (0 - 1000) мм, ПГ ±0,05 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
United Testing Systems Inc., США
Адрес: 1375 S. Acacia Ave. Suite A, Fullerton, CA 92831., USA
Телефон: +1 (866) 470-7081
Web-сайт: https://www.unitedtesting.com
Заявитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ
ПРЕДПРИЯТИЕ «МОНОТЕСТ» (ООО «НПП «МОНОТЕСТ»)
ИНН 7734350675
Адрес: 117452, г. Москва, Черноморский б-р, д. 7, корп. 1, эт. 5, пом. 2, к. 4, офис 7
Телефон: +7 (495) 283-00-23
Web-сайт: https://monotest.ru
Е-mail: info@monotest.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. МенделееваАдрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
Е-mail: uniim@uniim.ru
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Перемещение подвижной траверсы измеряется с помощью:
-
- энкодера, преобразующего угол поворота ходовых винтов шариковинтовой пары (для машин с электрическим силовым приводом);
-
- преобразователя линейных перемещений гидроцилиндра (для машин с гидравлическим силовым приводом).
Конструктивно машины состоят из силовой рамы с приводом, системы управления и сбора данных. Нагружающее устройство представляет собой закрепленную на основании силовую раму с колоннами и траверсой, на которой установлен тензометрический датчик силы. Машины изготавливаются с электрическим или гидравлическим силовыми приводами. Гидравлическая станция для машин, оснащенных гидроприводом, может быть вынесена в виде отдельного блока. Сигналы от датчиков силы и преобразователей перемещения поступают в систему управления и сбора данных.
Основные функции системы управления и сбора данных:
-
- проведение самотестирования (диагностики) основных узлов машины;
-
- отображения текущего состояния машины и исправности узлов;
-
- управление заданием программы испытаний, обработка результатов испытаний и формирование протоколов;
-
- контроль порядка проведения поверки машины;
-
- передача данных на другие периферийные устройства;
-
- ведение архива проведенных испытаний.
На силовой раме расположен блок ручного управления с клавишами управления траверсой и кнопкой аварийного останова машины.
Машины могут быть дополнительно укомплектованы датчиками деформации.
Машины выпускаются в нескольких модификациях, различающихся исполнением, техническими и метрологическими характеристиками.
Модификации машины имеют маркировку AB-FkN, где:
A - обозначение привода: DS или D - электрический привод, DH - гидравлический привод;
B - исполнение: TM - настольное, FM - напольное;
F - наибольшая предельная нагрузка машины в кН.
Общий вид машин представлен на рисунках 1 и 2.

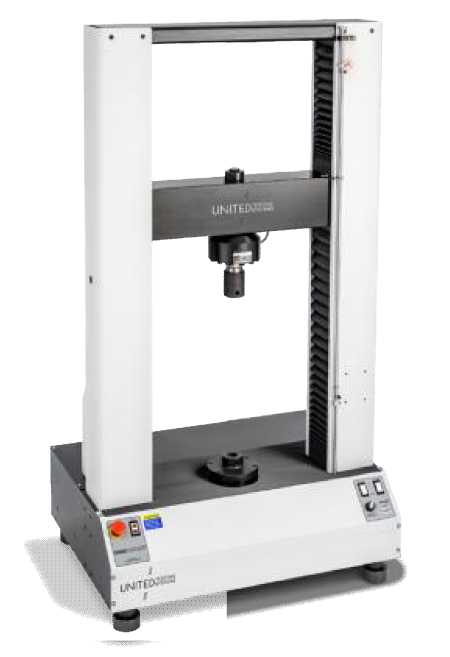

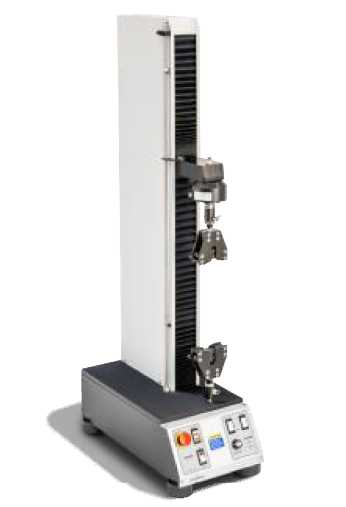

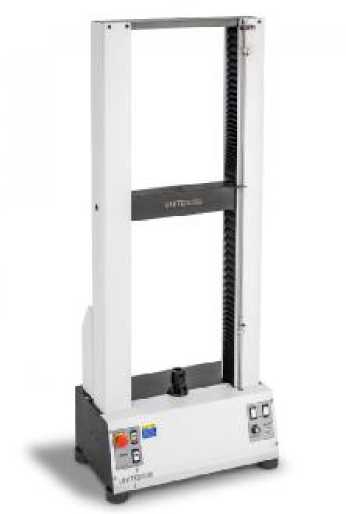

а) DSTM-2,5kN
б) DSTM-5kN, DSTM-10kN, DSTM-20kN
в) DTM-30kN, DTM-50kN, DTM-100kN
г) DFM 100kN,_DFM 150kN,_DFM 300kN, DFM 600kN
Рисунок 1 - Общий вид машин с электрическим силовым приводом

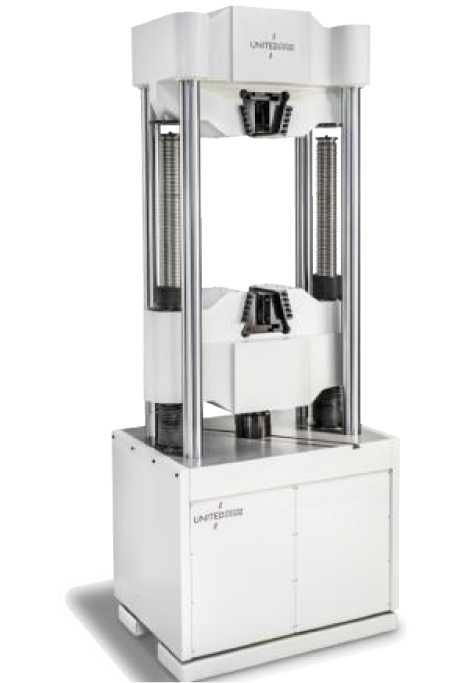

Рисунок 2 - Общий вид машин с гидравлическим силовым приводом (DHFM-300kN, DHFM-600 kN, DHFM-1000kN, DHFM-2000kN)
Пломбировка машин не предусмотрена.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||||||||||||||
DSTM-2,5kN |
DSTM-5kN |
DSTM-10kN |
DSTM-20kN |
DTM-30kN |
DTM-50kN |
о о Н Q |
DFM 100kN |
DFM-150kN |
DFM-300kN |
о о IJ-H Q |
DHFM-300i<\ |
DHFM-600 kN |
о о о й Q |
DHFM-2000 kN | |
Наибольшая предельная нагрузка, кН |
2,5 |
5 |
10 |
20 |
30 |
50 |
100 |
100 |
150 |
300 |
600 |
300 |
600 |
1000 |
2000 |
Диапазон измерений силы, % от наибольшей предельной нагрузки |
от 1 до 100 |
от 2 до 100 | |||||||||||||
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||||||||||||||
Диапазон измерений перемещения подвижной траверсы, мм |
от 0 до 650 |
от 0 до 850 |
от 0 до 1200 |
от 0 до 700 |
от 0 до 1100 | ||||||||||
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мкм, в поддиапазоне от 0 до 2 мм включ. |
±20 | ||||||||||||||
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы, % в поддиапазоне св. 2 мм до верхнего предела измерений |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |||||||||||||
DSTM-2,5kN |
DSTM-5kN |
DSTM-10kN |
DSTM-20kN |
DTM-30kN |
DTM-50kN |
о о S H Q |
DFM 100kN DFM-150kN |
DFM-300kN |
о о |J-H Q |
DHFM-300kN |
DHFM-600 kN |
о о о s й Q |
DHFM-2000 kN | |
Длина хода подвижной траверсы без | ||||||||||||||
учета захватов и |
838 |
1066 |
1525 |
700 |
1100 | |||||||||
силоизмерительного преобразователя, мм, не менее | ||||||||||||||
Расстояние между колоннами, мм, |
406 |
560 |
710 |
440 |
480 |
570 |
750 | |||||||
не менее | ||||||||||||||
Габаритные размеры, мм, не более | ||||||||||||||
высота |
1372 |
1600 |
1625 |
2388 |
2667 |
2769 |
2100 |
2150 |
2350 |
3530 | ||||
ширина |
305 |
635 |
889 |
914 |
991 |
1194 |
580 |
600 |
670 |
900 | ||||
- длина |
610 |
381 |
660 |
696 |
1067 |
1118 |
750 |
770 |
900 |
1300 | ||||
Масса, кг, не более |
68 |
160 |
368 |
950 |
1800 |
4750 |
2400 |
2600 |
3700 |
9800 | ||||
Параметры электрического питания: | ||||||||||||||
номинальное напряжение |
220 | |||||||||||||
переменного тока, В |
220 |
380 | ||||||||||||
частота переменного тока, Гц |
от 50 до 60 7 |
от 50 до 60 |
от 50 до 60 | |||||||||||
ток питания, А, не более |
10 |
30 | ||||||||||||
Условия эксплуатации: | ||||||||||||||
температура окружающего |
от +10 до +35 | |||||||||||||
воздуха, !С относительная влажность, %, не |
80 | |||||||||||||
более |
