Сведения о средстве измерений: 79344-20 Приборы

Номер по Госреестру СИ: 79344-20
79344-20 Приборы
(iM2 Sensor Lab)

Назначение средства измерений:
Приборы iM2 Sensor Lab предназначены для измерений температуры и ЭДС от датчиков активности кислорода.

сертификация программного обеспечения
Внешний вид. Приборы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 07.10.2030
Номер записи -
ID в реестре СИ - 1382831
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, iM^2 Sensor Lab, iM2 Sensor Lab, FL0171 QS Checkliste iM 2 Sensor Lab,

Производитель

Изготовитель - Фирма "Heraeus Electro-Nite International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 62
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Приборы (iM2 Sensor Lab)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Heraeus Electro-Nite International N.V."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23417-02
01.08.2007
Приборы для измерения температуры жидких металлов и э.д.с. датчиков активности кислорода кислородных зондов, Multi-Lab
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
23418-02
01.08.2007
Приборы для измерения температуры жидких металлов, Digitemp
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
23418-07
01.01.2013
Приборы для измерения температуры жидких металлов, Digitemp
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
23419-02
01.08.2007
Приборы универсальные для поверки и калибровки измерительных приборов и систем, Checkmate III
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
23419-07
23.04.2029
Приборы универсальные для поверки и калибровки измерительных приборов и систем, Checkmate
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
ОТ
1 год
23420-02
01.08.2007
Приборы для измерения температуры жидких металлов, Digilance III
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
24054-02
01.01.2008
Анализаторы растворенного в жидких металлах водорода, Hydris
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
29752-05
01.08.2010
Приборы для измерения температуры жидких металлов и э.д.с. датчиков активности кислородных зондов, Multi-Lab III
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
29887-05
01.09.2010
Приборы для измерения температуры жидких металлов, Digilance IV, Digilance IV AL, Digilance IV Memory
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
1 год
38947-08
01.11.2013
Преобразователи термоэлектрические одноразового применения, Positherm
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
ОТ
Первичная поверка при вводе в эксплуатацию
75748-19
19.08.2024
Системы измерения температуры расплавов металлов, CoreTemp
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
ОТ
МП
1 год
76580-19
18.11.2029
Приборы для измерения температуры расплавов металлов, Digilance V
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
ОТ
МП
1 год
79344-20
07.10.2030
Приборы, iM2 Sensor Lab
Фирма "Heraeus Electro-Nite International N.V." (БЕЛЬГИЯ )
ОТ
МП
1 год

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы (iM2 Sensor Lab)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • FL0171 QS Checkliste iM 2 Sensor Lab
  • iM2 Sensor Lab
  • 5 0 5 0 5 0 5
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • iM2 Sensor Lab
  • iM^2 Sensor Lab
  • 49 2 40 9 0 49 40 9
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • iM2 Sensor Lab
  • 7 1 0 7 0 7 0 7
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Нет модификации
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Приборы (iM2 Sensor Lab)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    12972 8025
    ФБУ Челябинский ЦСМ
    Челябинская область
    5148 8025
    ФБУ Челябинский ЦСМ
    Челябинская область
    5954 8025

    Программное обеспечение

    Программное обеспечение (ПО) является метрологически значимым. Инсталляция осуществляется на предприятии изготовителе, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.

    ПО позволяет управлять процессом хода измерений, проводить анализ изменения поступающих входных сигналов с целью определения выхода на стабильные показания (характеризуется параметрами так называемой «температурной площадки» или «площадки ЭДС»), определяемой длиной (временем) и высотой (изменением температуры или допускаемым изменением величины ЭДС), усреднять тактовые значения температуры (ЭДС), измеренные на длине выделенной площадки, и выводить средние значения как результат измерений на экран.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    не доступно

    Номер версии (идентификационный номер) ПО

    не ниже 2.3.35.0

    Цифровой идентификатор ПО

    -

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора с помощью наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам iM2 Sensor Lab

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

    Техническая документация изготовителя Heraeus Electro-Nite International N.V.

    Поверка

    Поверка

    осуществляется по документу РТ-МП-7224-442-2020 «ГСИ. Приборы iM2 Sensor Lab. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 июня 2020 г.

    Основные средства поверки:

    • -  компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде № 54727-13);

    • -  мера электрического сопротивления однозначная МС 3005, 1 Ом (регистрационный номер в Федеральном информационном фонде 12757-91).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Heraeus Electro-Nite International N.V., Бельгия
    Адрес: Centrum Zuid 1105, 3530 Houthalen
    Телефон: +32 11 600 286
    Факс: +32 11 600 400
    E-mail: info.electro-nite.de@heraeus.com
    Web-сайт: www.heraeus-electro-nite.com

    Заявитель

    Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск» (ООО «Хераеус Электро-Найт Челябинск»)
    ИНН 7450032855
    Адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, 36, корпус 12, офис 1 Телефон: +7 (351) 725-76-12
    Факс: +7 (351) 725-75-79
    E-mail: info@electro-nite.ru
    Web-сайт: www.heraeus-electro-nite.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
    (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru

    Принцип действия прибора iM2 Sensor Lab основан на преобразовании сигналов термо-ЭДС, поступающих от первичных преобразователей термоэлектрических (термопар), и сигналов ЭДС, поступающих от датчиков активности кислорода (мВ), преобразовании этих сигналов в цифровую форму и пересчете по соответствующей программе в значения температуры и активности кислорода.

    Приборы iM2 Sensor Lab выпускаются в двух модификациях, различающихся наличием или отсутствием на корпусе прибора сенсорного жидкокристаллического экрана.

    Сенсорный экран размещен на передней панели. На экране в цифровой и графической формах отображаются ход и результаты измерений, иная информация, относящаяся к измерениям. На экран также выводится меню в виде текстовых закладок, с помощью которого производится управление прибором, его диагностика и просмотр данных о выполненных ранее измерениях.

    В модификации без сенсорного жидкокристаллического экрана управление прибором производится с внешнего монитора или планшета.

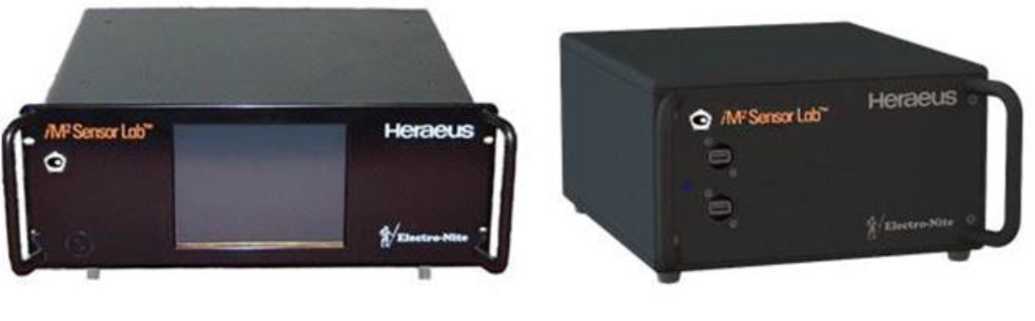

    Общий вид приборов iM2 Sensor Lab представлен на рисунке 1.

    Внешний вид. Приборы (iM2 Sensor Lab), http://oei-analitika.ru

    а) б)

    Рисунок 1 - Общий вид средства измерений: а) модификация с сенсорным экраном;

    б) модификация без сенсорного экрана

    Пломбирование приборов iM2 Sensor Lab не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Прибор iM2 Sensor Lab

    Модификация в соответствии с заказом

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Методика поверки

    РТ-МП-7224-442-2020

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений канала температуры при использовании преобразователей термоэлектрических, °С:

    - тип S, R

    от +400 до +1767

    - тип B

    от +600 до +1820

    - тип К

    от +400 до +1372

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±1

    Цена единицы наименьшего разряда, °С

    0,1

    Диапазон измерений канала ЭДС от датчиков активности кислорода, мВ

    от -1000 до +1000

    Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ

    ±0,2

    Цена единицы наименьшего разряда, мВ

    0,1

    Примечание - Погрешности измерений нормированы без

    учета погрешности

    первичного преобразователя, удлиняющих проводов и датчика активности кислорода

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 100 до 240

    от 47 до 63

    Потребляемая мощность, В^А, не более

    160

    Габаритные размеры (длинахширинахвысота), мм, не более

    • - для версии с экраном

    • - для версии без экрана

    482х365х178

    351x279x153

    Масса, кг, не более

    13

    Условия эксплуатации:

    - температура окружающей среды, °С

    от 0 до +50
