Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое регулирование скорости движения конвейерной ленты либо потока управляемой задвижкой для поддержания заданного значения производительности.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи на периферийные устройства.

Средство измерений представляет собой дозатор непрерывного действия по ГОСТ 30124-94 для дозирования сыпучих материалов и состоит из основных частей, указанных далее.

Грузоприемное устройство (далее — ГПУ) в зависимости от исполнения средства измерений представляет собой:

• - рамную конструкцию, встроенную в ленточный конвейер (горизонтальный или наклоненный, максимальный угол наклона 18^о) и опирающуюся на весоизмерительные тензорезисторные датчики (далее — датчики), либо

• - рамную конструкцию в составе формирующая воронка (лоток), опирающаяся на датчик, с отсекающей заслонкой и аспирационным кожухом.

В составе ГПУ используются:

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификации Н8С (регистрационный № 55371-19);

• - датчики весоизмерительные тензорезисторные Bend Beam, модификации L6Q L6F, H6G5, НМ11, ВМ11 (Регистрационный № 55198-19);

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации HSX (регистрационный № 77382-20);

• - датчики весоизмерительные тензорезисторные HLC, BLC, ELC, модификации HLC, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный № 21177-13);

• - датчики весоизмерительные тензорезисторные Z6, модификации Z6C3, Z6C4, Z6C6, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный № 15400-13);

- датчики весоизмерительные тензорезисторные С и Н, модификации Н (регистрационный № 53636-13);

- датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т24АМ1, Т24АМ2, Т50М1, Т60АМ1 (регистрационный № 53838-13).

Электронные устройства, применяемые в составе средств измерений, представляют собой одно или несколько модулей, выполняющих функции устройства обработки аналоговых данных (далее - УОАД) и их первичной математической обработки и/или контроля и управления процессом автоматического дозирования:

• - динамический преобразователь универсальный ДНУ, модификация ДПУ-00Х-Ех, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. ДНУ-00Х-Ех используется в качестве УОАД совместно с весовым контроллером дозирующим ВКД-001, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. В зависимости от исполнения средства измерений ДНУ-ООХ-Ех и ВКД-001 могут быть выполнены в едином корпусе;

• - модуль многофункциональный SIWAREX WP241 (регистрационный №72345-18) используется в качестве УОАД совместно с контроллером программируемым SIMATICS7-1200 (регистрационный № 63339-16) и панелью оператора KTP400 Basic, изготовитель «Siemens AG», Германия, или «Siemens AG», Румыния. KTP оснащен сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений;

• - приборы весоизмерительные INTECONT Opus, INTECONT Tersus (регистрационный № 53571-13).

ГНУ и УОАД составляют узел взвешивания, предоставляющий измерительную информацию о массе.

Электронные устройства, устройства коммутации размещены в электрическом шкафу (блоке управления). Сигнальные кабели датчиков подаются напрямую в УОАД или через соединительную коробку.

В зависимости от характеристик технологической линии, для использования в которой предназначено средство измерений, оно оснащается вибрационным, ленточным, роторным или шнековым питателем, формирующей воронкой с отсекающей заслонкой или другим типом питателя.

Общий вид средства измерений приведен на рисунке 1.

Схема пломбировки средства измерений от несанкционированного доступа приведена на рисунке 2.

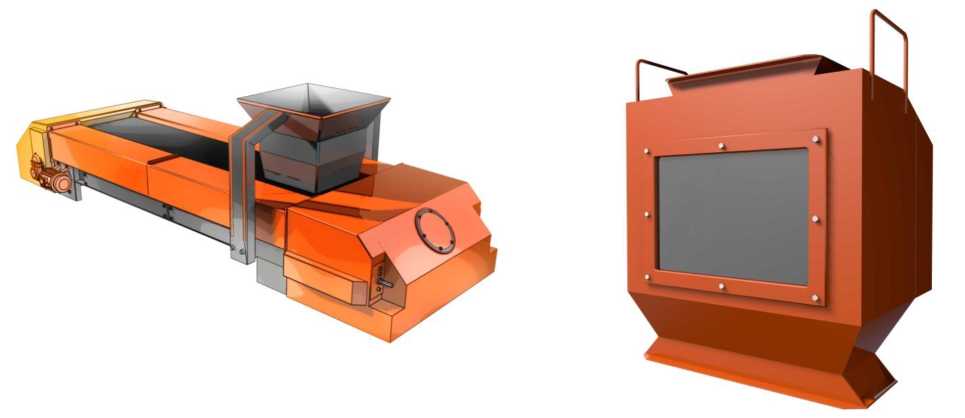

ЛДНД-Л                          ЛДНД-Н

Рисунок 1 — Общий вид ГНУ средства измерений (пример)

1

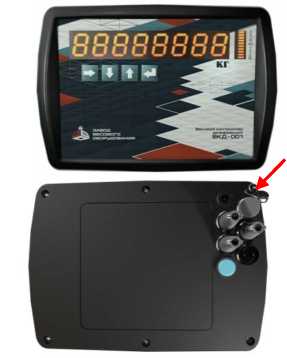

ВКД-001

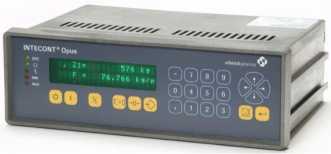

INTECONT Opus

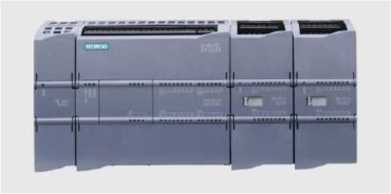

ДПУ-ООХ-Ех              SIMATICS7-1200

Рисунок 2 — Общий вид и схема пломбировки электронных устройств средства измерений от несанкционированного доступа (1 - место пломбировки)

Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками в соответствии с таблицами 3, 4. Обозначение модификаций средства измерений имеет вид: ЛДНД-[1]-[2]-[3], где:

• 1  - условное обозначение конструктивного исполнения ГПУ: Л (ленточный); П (поточный);

• 2 - значение наибольшего предела производительности (НПП), т/ч: 1; 2,5; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0; 250,0; 400,0; 630,0; 1000; 4000,0;

• 3 - условное обозначение химической стойкости: 0 (стандартное); 1 (химически стойкое, применяется защитное лакокрасочное покрытие); 2 (пищевое, элементы дозатора изготовлены из нержавеющей стали).

Маркировочная табличка содержит следующие основные данные:

• - наименование изготовителя;

• - знак утверждения типа;

• - наибольший предел производительности (НПП);

• - наименьший предел производительности (НмПП);

• - пределы допускаемой погрешности;

• - обозначение модификации;

• - заводской номер;

• - месяц и год изготовления;

• - обозначение технических условий;

• - вид дозируемого материала.

Таблица 5 -

Таблица 3 — Метрологические характеристики

Таблица 4 — Основные технические характеристики
