Назначение средства измерений:
Дефектоскопы ультразвуковые OmniScan X3 (далее - дефектоскопы) предназначены для измерений глубины залегания дефекта, координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования и толщины изделий из стали.

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MXU |
Номер версии (идентификационный номер) ПО |
5.0.0 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым OmniScan X3Техническая документация компании «Olympus Scientific Solutions Americas, Inc.», Канада
Поверка
Поверкаосуществляется по документу МП 013.Д4-20 «Дефектоскопы ультразвуковые OmniScan X3.
Методика поверки», утвержденному ФГУП «ВНИИОФИ» 27.04.2020.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6578-78).
Комплект мер ультразвуковых ККО-3 мера №3Р (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 63388-16).
Штангенциркуль ШЦЦ-I (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52058-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Olympus Scientific Solutions Americas, Inc.», Канада
Адрес: 3415 Rue Pierre-Ardouin, Quebec, QC G1P 0B3, Canada
Телефон: +1-418-872-1155
Web-сайт: www.olympus-ims.com
Заявитель
Общество с ограниченной ответственностью «Олимпас Москва»(ООО «Олимпас Москва»)
ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Телефон: +7 (495) 956-66-91
Факс: +7 (495) 663-84-87
Web-сайт: www.olympus-ims.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля.
Ультразвуковая волна, формируемая в преобразователе дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскоп состоит из электронного блока и преобразователей на фазированной решетке с установленными на них призмами.
Дефектоскоп используется совместно с преобразователями и призмами производства компании Olympus.
Общий вид дефектоскопов представлен на рисунке 1.

Рисунок 1 - Общий вид дефектоскопов

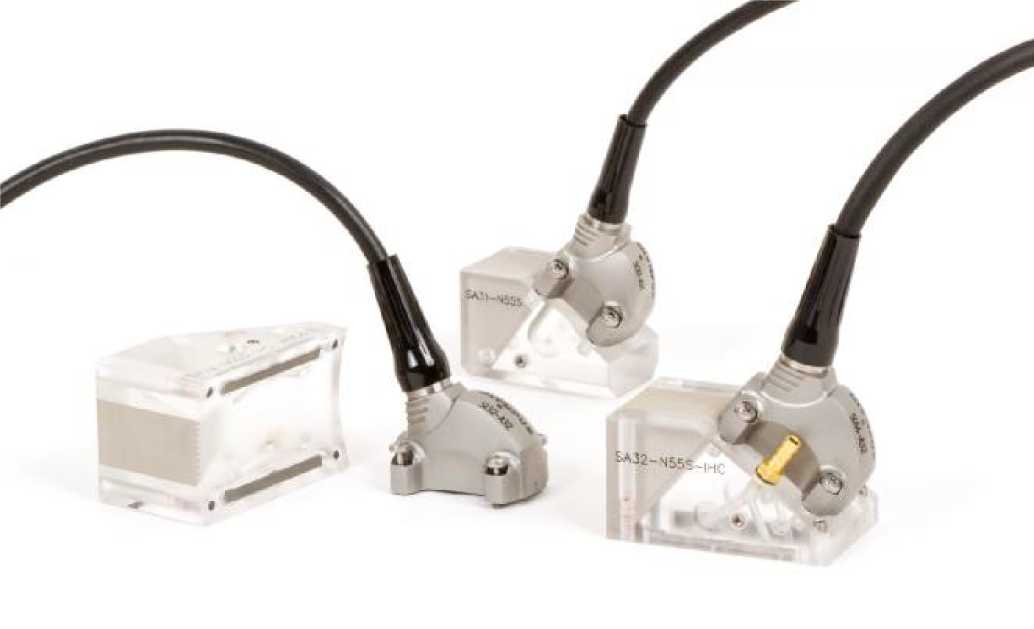

Рисунок 2 - Общий вид преобразователей на фазированной решетке с установленными на них призмами

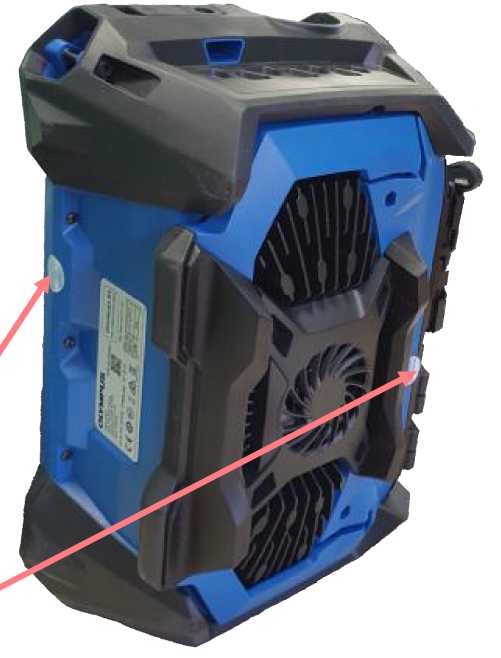

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
место пломбировки

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность дефектоскопов
Наименование |
Обозначение |
Количество |
Дефектоскоп ультразвуковой OmniScan X3 |
1 шт. | |
Кейс для транспортировки |
1 шт. | |
Литий-ионная батарея |
1 шт. | |
Антибликовая защитная пленка на экран |
1 шт. | |
Адаптер питания постоянного тока |
1 шт. | |
Шнур питания |
1 шт. | |
Ткань из микрофибры |
1 шт. | |
USB-адаптер |
1 шт. | |
USB-флэш-накопитель (ключ) |
1 шт. | |
Преобразователь* |
1 шт. | |
Призма** |
1 шт. | |
Дефектоскоп ультразвуковой OmniScan X3. Руководство по эксплуатации |
1 экз. | |
Программное обеспечение OmniScan MXU. Версия ПО 5.0. Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 013.Д4-20 |
1 экз. |
* - количество и тип преобразователей в соответствии с заказом ** - количество и тип призм в соответствии с заказом |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений глубины залегания дефекта (по стали), мм |
от 2 до 590**** |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм |
±(0,1+0,01-Y*) |
Диапазон измерений толщины (по стали), мм |
от 2 до 4500**** |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм |
±(0,1+0,01-H**) |
Диапазон измерений координаты от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм |
от 1 до 100 |
Пределы допускаемой абсолютной погрешности измерений координаты дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм |
±(0,1+0,02^X***) |
*где Y - измеренное значение глубины залегания дефекта, мм **где H - измеренное значение толщины, мм ***где X - измеренное значение расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм ****указан максимальный диапазон; диапазон согласно маркировке подключенного преобразователя |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
110±10 или 220±20 |
- частота переменного тока, Гц |
от 50 до 60 |
- батарея с напряжением, В |
от 15 до 18 |
Потребляемая мощность, Вт, не более |
50 |
Габаритные размеры электронного блока (Д х Ш х В), мм, не более |
335х221х151 |
Масса электронного блока (с одной батареей), кг, не более |
5,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
30000 |
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +45 |
