Номер по Госреестру СИ: 79189-20
79189-20 Сканеры лазерные трехмерные
(LASE 3000D-C2-118-H)
Назначение средства измерений:
Сканеры лазерные трёхмерные LASE 3000D-C2-118-H (далее - сканеры) предназначены для измерений габаритных размеров и объема сыпучих грузов по полученному в процессе сканирования массиву точек объектов.

Внешний вид.
Сканеры лазерные трехмерные
Рисунок № 1

Внешний вид.
Сканеры лазерные трехмерные
Рисунок № 2
Программное обеспечение
ПО DeviceConfigurationTool представляет собой ПО для выполнения настроек систем и обеспечения взаимодействия компонентов и узлов сканеров.
ПО TruckVolumeMeasurement и ПО Spatial Analyzer применяются для сбора, хранения, обработки и анализа измеренных данных.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО |
Device Configuration Tool |
Truck Volume Measurement |
Spatial Analyzer |
Номер версии (идент. номер) ПО, не ниже |
2.0.0.6 |
1.0.2.6 |
не ниже 11.11.2014 |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным трехмерным LASE 3000D-C2-118-HТехническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП № 203-37-2020 «ГСИ. Сканеры лазерные трёхмерные LASE 3000D-C2-118-H. Методика поверки», утвержденому ФГУП «ВНИИМС» 31.07.2020г.
Основные средства поверки:
- Сканеры лазерные серии Imager 5010 (регистрационный номер в Федеральном информационном фонде № 67609-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
LASE Industrielle Lasertechnik GmbH, ГерманияАдрес: Rudolf-Diesel-Str. 111, D-46485 Wesel, Germany
Телефон : +49 0281 / 959 90-0
Факс: +49 0281 / 959 90-111
Web-сайт: www.lase.de
E-mail: info@lase.de
Заявитель
Общество с ограниченной ответственностью «Городские Сервисы»
(ООО «Городские Сервисы»)
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4, строение 1А Телефон: +7 (499) 704-2777
Web-сайт: www.maximatelecom.ru
E-mail: ssp@maximatelecom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП ВНИИМС)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7(495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Сканеры состоят из измерительного блока (лазерного датчика) на поворотной платформе и шкафа управления, соединённых кабелями передачи данных и электропитания. Измерительный блок представляет собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод и датчик угла поворота. Данные с измерительного блока передаются в шкаф управления, где осуществляется их обработка и хранение.
Ограничение доступа к внутренним узлам обеспечивается пломбированием методом защитных наклеек на корпус сканера.

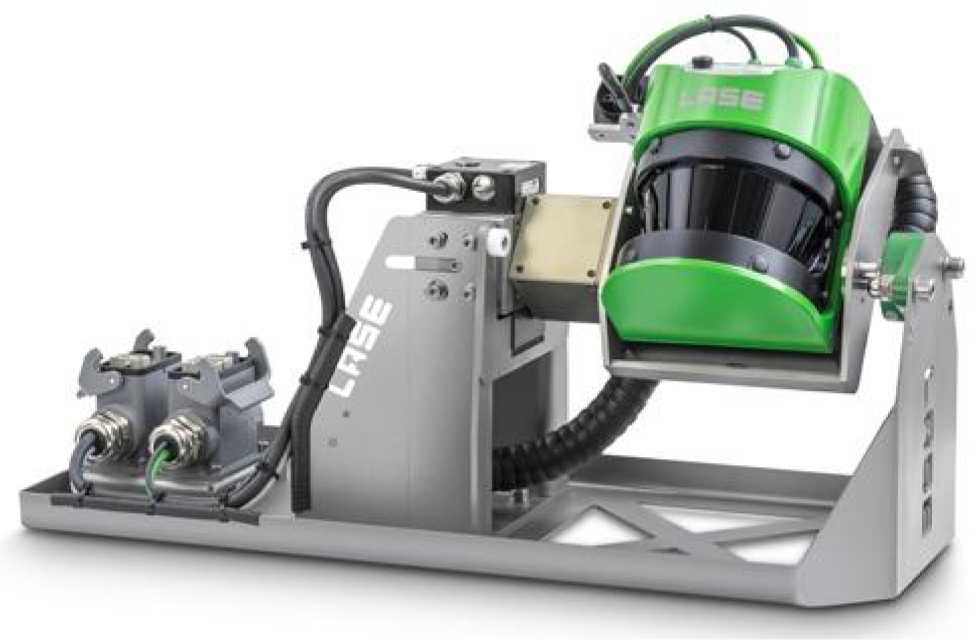

Общий вид сканера показан на рисунке 1.

Рисунок 1 - Общий вид сканера

Industrielle Lasertechnik GmbH
Type: LASE 3000D-C2-118-HSerial: В 3519416490018
Unit: 2
CAN ID: 16
wwwlasede Made in Europe
Рисунок 2 - Общий вид паспортной таблички сканера
Таблица 2 - Метрологические характеристики сканеров
Наименование характеристики |
Значение |
Диапазон измерений расстояний, м |
от 1 до 10 |
Угловое поле сканирования, °
|
от 5 до 180 ±90 |
Пределы допускаемой абсолютной погрешности определений координат точек*, мм |
±25 |
Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 90 % |
Таблица 3 - Технические характеристики сканеров
Наименование характеристики |
Значение |
Лазерное излучение: | |
- длина волны, нм |
905 |
- класс по ГОСТ 31581-2012 |
1 |
Габаритные размеры (ДхШхВ), мм, не более | |
- сканер |
655x270x338 |
- шкаф управления |
654x630x241 |
Масса, кг, не более | |
- сканер |
22,5 |
- шкаф управления |
40 |
Параметры электрического питания: | |
- напряжение переменного тока при питании от сети, В |
220 (+22/-33) |
- частота переменного тока, Гц |
50±1 |
Таблица 4 - Условия эксплуатации сканеров
Наименование характеристики |
Значение |
Температура окружающей среды, °С |
от -40 до +50 |
Относительная влажность воздуха, %, без конденсата, не более |
95 |
