Номер по Госреестру СИ: 78760-20
78760-20 Твердомеры универсальные
(DRM, EX, RSD и RS-SD)
Назначение средства измерений:
Твердомеры универсальные DRM, EX, RSD и RS-SD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса, в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007.
Внешний вид.
Твердомеры универсальные

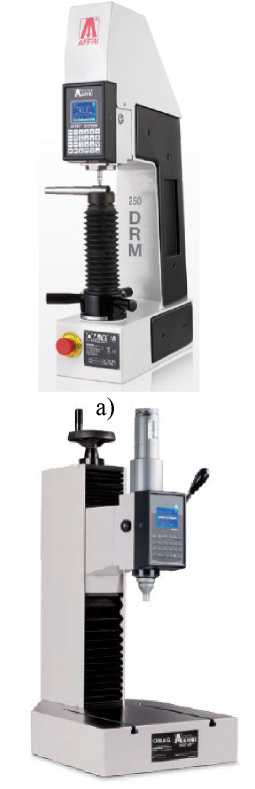

Рисунок № 1
Внешний вид.
Твердомеры универсальные

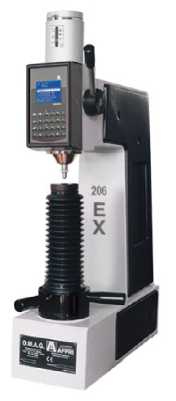

Рисунок № 2
Внешний вид.
Твердомеры универсальные

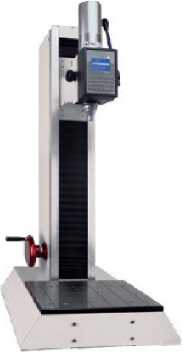

Рисунок № 3
Внешний вид.
Твердомеры универсальные

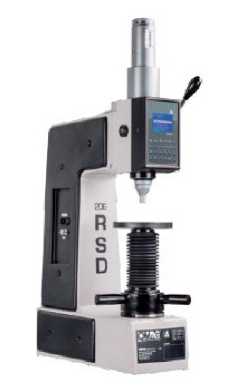

Рисунок № 4
Внешний вид.
Твердомеры универсальные

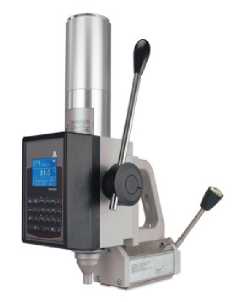

Рисунок № 5
Внешний вид.
Твердомеры универсальные
Рисунок № 6
Внешний вид.
Твердомеры универсальные

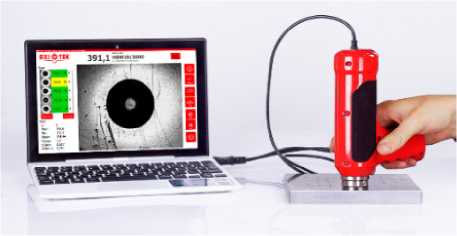

Рисунок № 7
Внешний вид.
Твердомеры универсальные
Рисунок № 8
Программное обеспечение
Встроенное программное обеспечение (ПО) твердомеров установлено в ПЛК и предназначено для управления работой твердомеров, а также для хранения, передачи и статистической обработки результатов измерений.
Внешнее ПО используется при работе с цифровым микроскопом и предназначено для измерения размеров отпечатков и получения результатов измерений твердости.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для модификаций | |||
Встроенное |
Внешнее | |||
DRM |
EX |
RSD, RS-SD | ||
Идентификационное наименование ПО |
ЛН<1)1Ж\1|ХХ| |
AFREX^] |
ЛН<1Ш)|ХХ| |
HDT Nx |
Номер версии (идентификационный номер) ПО |
не ниже V2.29 |
не ниже V7.21 |
не ниже V1.4 | |
Цифровой идентификатор ПО |
- |
* значения [ХХ] могут меняться в зависимости от года изготовления
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Проведение измерения твердости»
Руководство по эксплуатации. Твердомеры стационарные 250 DRM/DRMC;
Руководство по эксплуатации. Твердомеры стационарные 206 EX/EX2/EXS/MX/MXS; Руководство по эксплуатации. Твердомеры стационарные 206-330-903 RSD/RSSD;
Руководство по эксплуатации. Твердомеры стационарные RSD MAG D2/D4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462 «Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса;
Техническая документация OMAG di AFFRI D. S.r.l., Италия.
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия твердомеров основан:
для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры состоят из устройства приложения нагрузки, измерительного блока, программируемого логического контроллера (далее - ПЛК). По дополнительному заказу в комплектность твердомера может входить микроскоп (отсчетный или цифровой).
Твердомеры выпускаются в следующих модификациях: DRM, EX, RSD и RS-SD, которые отличаются способом приложения нагрузки, метрологическими и техническими характеристиками.
В модификациях DRM цикл испытаний запускается автоматически после контакта индентора с образцом, который достигается вращением опорного винта стола. В модификациях RSD, RS-SD нагрузка прикладывается опусканием рукоятки блока нагружения. В модификациях EX для проведения цикла испытания необходимо задать сначала предварительную нагрузку путем вращения опорного винта стола до контакта образца с индентором, а затем основную нагрузку - опусканием рукоятки блока нагружения.
Структура условного обозначения твердомеров:
[Xi]DRM[X2], где [Xi] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (250); DRM - обозначение модификации твердомера; [Х2] - условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (C).
[Xi]EX[X2], где [Xi] - условное обозначение габаритных размеров, рабочего
пространства и массы твердомеров (206); EX - обозначение модификации твердомера; [Х2] -условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (2; S).
[Xi]RSD[X2], где [Xi] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (206; 330; 903); RSD - обозначение модификации твердомера; [Х2] - условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (D2; D4). Обозначение «MAG» в наименовании модификации твердомера означает наличие магнитной системы фиксации для установки непосредственно на изделии или на специально подготовленную станину; если изделие не обладает магнитными свойствами, то допустима фиксация цепным фиксирующем приспособлением.
[Xi]RS-SD, где [Xi] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (206; 330; 903); RS-SD - обозначение модификации твердомера.
Корпус твердомеров изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Нанесение знака поверки на твердомеры не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра твердомера, наносятся гравировкой на табличку (шильд), установленную на передней панели корпуса твердомеров.
Общий вид твердомеров представлен на рисунке i, место нанесения заводского номера -
на рисунке 2.
а)
б)
д)
в)
е)
ж) з)
Рисунок 1 - Общий вид твердомеров
а) 250DRM, 250DRMC; б) 206EX, 206EX2, 206EXS; в) 206RSD, 206RS-SD; г) 330RSD, 330RS-SD; д) 903RSD, 903RS-SD; е) RSD-MAG D2, RSD-MAG D4;
ж) Отсчетный микроскоп; з) Цифровой микроскоп

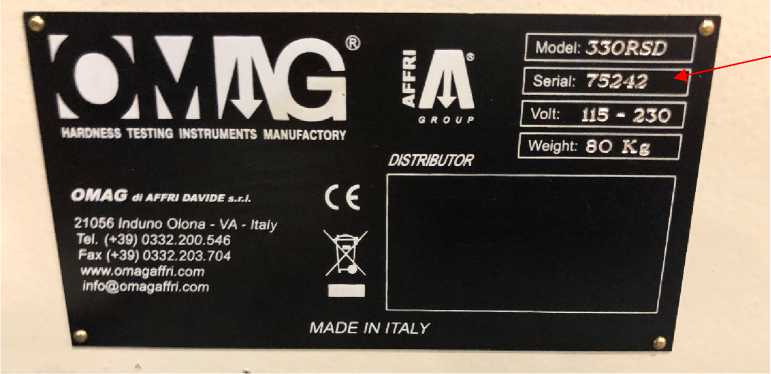

Рисунок 2 - Место нанесения заводского номера
Место
нанесения
заводского номера
Пломбирование твердомеров не предусмотрено.
Таблица 2 - Метрологические характеристики твердомеров по шкалам Бринелля
Модификация твердомера |
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
EX, ЕХ2, RSD |
1/10 НВ (НВ W) |
98,07 |
±1,0 |
ЕХ2, EXS, RS-SD |
1/30 НВ 1/30 HBW |
294,2 | |
ЕХ2, EXS, RS-SD |
2,5/31,25 НВ |
306,5 | |
DRMC, EX, ЕХ2, RSD, RSD-MAGD2 |
5/62,5 НВ 2,5/62,5 НВ (HBW) |
612,9 | |
DRMC, EX, ЕХ2, RSD, RSD-MAGD2 |
5/125 НВ |
1226 | |
DRMC, EX, ЕХ2, RSD, RSD-MAGD2 |
2,5/187,5 НВ 2,5/187,5 HBW |
1839 | |
DRMC, RSD, RSD-MAG D2 |
10/250 НВ 5/250 НВ (HBW) |
2452* | |
* опционально для модификаций твердомеров RSD, RSD-MAG D2 |
Модификация твердомера |
Обозначение шкалы Бринелля |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля в диапазонах измерений | ||||
от 8 до 50 НВ включ. |
св. 50 до 95 НВ включ. |
св. 95 до 200 HB(HBW) включ. |
св. 200 до 450 HB(HBW) включ. |
св. 450 до 650 HBW включ. | ||
DRMC, EX, ЕХ2, EXS, RSD, RS-SD, RSD-MAG D2, RSD-MAG D4 |
5/62,5 НВ 10/250 НВ |
±1,5 |
— |
— |
— |
— |
DRMC, EX, ЕХ2, EXS, RSD, RS-SD, RSD-MAG D2 |
2,5/31,25 НВ 5/125 НВ |
±1,5 |
±2,9 |
— |
— |
— |
DRMC, EX, ЕХ2, RSD, RSD-MAG D2 |
1/10 НВ (НВW) 5/250 НВ (HBW) 2,5/62,5 НВ (HBW) |
±1,5 |
±2,9 |
±6,0 |
— |
— |
DRMC, EX, EX2, EXS, RSD, RS-SD, RSD-MAG D2 |
1/30 НВ 2,5/187,5 НВ |
— |
— |
±6,0 |
±13,5 |
— |
1/30 HBW 2,5/187,5 HBW |
— |
— |
±6,0 |
±13,5 |
±19,5 |
Модификация твердомера |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
Предварительная |
Основные |
Предварительная |
Основные | |
Шкала Роквелла | ||||
DRM, DRMC, EX, ЕХ2, RSD, RSD-MAG D2 |
98,07 |
588,4; 980,7; 1471 |
±2,0 |
±0,5 |
Шкала Супер-Роквелла | ||||
DRM, DRMC, ЕХ2, EXS, RS-SD, RSD-MAGD4 |
29,42 |
147,1; 294,2; 441,3 |
±2,0 |
±0,66 |
Таблица 5 - Метрологические характеристики твердомеров по шкалам Роквелла
Модификация твердомера |
Обозначение шкалы Роквелла |
Диапазоны измерений твердости по шкалам Роквелла |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла |
DRM, DRMC, EX, ЕХ2, RSD, RSD-MAG D2 |
HRA |
от 70 до 93 HRA |
±1,2 HRA |
HRB |
от 25 до 100 HRB |
±2,0 HRB | |
HRC |
от 20 до 35 HRC включ. св. 35 до 55 HRC включ. св. 55 до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Таблица б - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
Модификация твердомера |
Обозначение шкалы Супер-Роквелла |
Диапазоны измерений твердости по шкалам Супер-Роквелла |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла |
DRM, DRMC, ЕХ2, EXS, RS-SD, RSD-MAG D4 |
HR15N |
от 70 до 94 HR15N |
±1,0 HR15N |
HR30N |
от 40 до 76 HR30N включ. св. 76 до 86 HR30N |
±2,0 HR30N ±l,0HR30N | |
HR45N |
от 20 до 78 HR45N |
±2,0 HR45N | |
HR30T |
от 15 до 82 HR30T |
±2,0 HR30T |
Модификация твердомера |
Испытательные нагрузки, H |
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Виккерса, % |
DRM, DRMC |
49,03 |
±1,0 |
DRM, DRMC, EX, ЕХ2, RSD, RSD-MAG D2 |
98,07 | |
DRM, DRMC, ЕХ2, EXS, RS-SD, RSD-MAG D4 |
294,2 | |
DRM, DRMC |
490,3 | |
DRM, DRMC, EX, EX2, RSD, RSD-MAG D2 |
980,7 |
Таблица 8 - Метрологические характеристики твердомеров по шкалам Виккерса
Модификация твердомера |
Обозначение шкалы Виккерса |
Диапазон измерения твердости по шкалам Виккерса HV | |||
от 50 до 150 включ. |
св. 150 до 250 включ. |
св. 250 до 525 включ. |
св. 525 до 1500 включ. | ||
Пределы допускаемой абсолютно! шкалам |
1 погрешности измерений твердости по Виккерса HV | ||||
DRM, DRMC |
HV5 |
±4,5 |
±7,5 |
±15,8 |
±45,0 |
DRM, DRMC, EX, EX2, RSD, RSD-MAG D2 |
HV10 | ||||
DRM, DRMC, EX2, EXS, RS-SD, RSD-MAG D4 |
HV30 | ||||
DRM, DRMC |
HV50 | ||||
DRM, DRMC, EX, EX2, RSD, RSD-MAG D2 |
HV100 |
Наименование характеристики |
Значение |
Диапазон измерений, мм |
от 0 до 9 |
Пределы допускаемой абсолютной погрешности измерений диаметров (для шкал Бринелля), мм
|
±0,01 ±0,02 |
Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса), мм
|
±0,0004 ±0,002 |
Пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,040 до 0,200 включ., мм, % |
±1,0 |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
DRM |
EX |
RSD, RS-SD |
RSD-MAG D2, RSD-MAG D41 | |||
250 |
206 |
206 |
330 |
903 | ||
Параметры электрического | ||||||
питания: | ||||||
- напряжение, В |
220 ± 20 | |||||
- частота, Г ц |
50 ± 1 | |||||
Потребляемая мощность, В^А, не более |
150 | |||||
Диаметр шарика для шкал |
1,0; 2,0; 2,5; 5,0; 10,0 | |||||
Бринелля, мм | ||||||
Габаритные размеры твердомеров, мм, не более | ||||||
- ширина |
260 |
270 |
170 |
385 |
390 |
390 |
- высота |
855 |
780 |
865 |
950 |
1400 |
500 |
- глубина |
520 |
500 |
520 |
605 |
610 |
420 |
Габаритные размеры рабочего пространства, мм, не менее - длина |
185 |
180 |
185 |
185 |
190 |
50 |
- высота |
170 |
215 |
170 |
375 |
700 |
10 |
Масса, кг, не более |
64 |
54 |
55 |
80 |
110 |
30 |
Условия эксплуатации: - температура окружающей | ||||||
среды, °С |
от +10 до +35 | |||||
- относительная влажность воздуха, %, не более |
80 | |||||
Срок службы, лет, не менее |
10 |
Лист № 11
Всего листов 11 Комплектность средства измерений
Таблица 11 - Комплектность средства измерений
Наименование |
Обозначение |
Кол-во |
Твердомер универсальный |
DRM, EX, RSD, RS-SD |
1 шт. |
Микроскоп отсчетный |
— |
1 шт. |
Цифровой микроскоп |
— |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
— |
1 экз. |
* - по заказу |
приведены в разделе 3 «Проведение измерения твердости»
Руководство по эксплуатации. Твердомеры стационарные 250 DRM/DRMC;
Руководство по эксплуатации. Твердомеры стационарные 206 EX/EX2/EXS/MX/MXS; Руководство по эксплуатации. Твердомеры стационарные 206-330-903 RSD/RSSD;
Руководство по эксплуатации. Твердомеры стационарные RSD MAG D2/D4.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462 «Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса;
Техническая документация OMAG di AFFRI D. S.r.l., Италия.
ИзготовительOMAG di AFFRI D. S.r.l., Италия
Адрес: Via Monte Tagliaferro, 8 - 21056 Induno Olona- Varese - Italia
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
для RSD-MAG D2, RSD-MAG D4 допустимо использование с дополнительной стационарной станиной, а также цепным приспособлением для фиксации на немагнитных поверхностях объектов контроля
