Номер по Госреестру СИ: 79125-20
79125-20 Приборы универсальные для измерения длины
(LMI plus)
Назначение средства измерений:
Приборы универсальные для измерения длины LMI plus (далее - приборы) предназначены для наружных измерений линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями.
Внешний вид.
Приборы универсальные для измерения длины
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 1381709
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LMI plus,
Производитель
Изготовитель - Фирма "EKM Jena GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
Наличие аналогов СИ: Приборы универсальные для измерения длины (LMI plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EKM Jena GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40893-15 16.04.2020 |
Приборы универсальные для измерения длины, LMI Фирма "EKM Jena GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79125-20 01.09.2025 |
Приборы универсальные для измерения длины, LMI plus Фирма "EKM Jena GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Приборы универсальные для измерения длины (LMI plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Приборы универсальные для измерения длины (LMI plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение LMI-MS предназначено для регистрации результатов измерения и их последующей обработки.
Разделение на метрологически значимую и незначимую части не произведено.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LMI-MS |
|
Номер версии ПО |
v4R15 (не ниже) |
|
Цифровой идентификатор ПО |
85B11EF4CF11189E7D2CBCF01F194971 |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Лист № 2 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится методом печати на титульный лист Руководства по эксплуатации.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования приборам универсальным для измерения длины LMI plusПриказ Федерального агентства по техническому регулированию и метрологии от
-
29.12.2018 г. № 2840. Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация EKM Jena GmbH, Германия
Поверка
Поверкаосуществляется по документу МП ТИнТ 101-2017 «Приборы универсальные для измерения длины LMI plus. Методика поверки», утвержденному ООО «ТестИнТех» 16 мая 2017г.
Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 140"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
-
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные;
Рабочий эталон 3-го разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 140"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
-
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
ООО «ГК «ИНТРАТУЛ»ИНН 7806530373
Адрес: 195027, г. Санкт-Петербург, шоссе Революции, дом 3, корпус 1, лит. А., оф. 1002
Телефон: +7 (812) 313-50-92, Факс: +7 (812) 313-50-93
E-mail: INTAToOl@INTATOOL.RU Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех »
Адрес: 123308, Москва, ул.Мневники, д.1
Телефон (Факс): (499) 124- 99 -96
E-mail: info@rostest.ru
Принцип действия приборов основан на измерении перемещения растровой стеклянной шкалы, установленной в подвижной пиноли, и определения отклонения длины измеряемого объекта от действительной длины эталонной меры.
Приборы состоят из чугунного или гранитного основания, измерительного узла, перемещающегося по направляющим основания, задней бабки, подвижного измерительного стола персонального компьютера и программного обеспечения. В состав измерительного узла входит подвижная пиноль с установленной в ней высокоточной стеклянной растровой шкалой и блок регулировки измерительного усилия. Для расширения возможностей приборы снабжены различными приспособлениями для установки, крепления и позиционирования объектов измерения.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Общий вид прибора представлен на рисунке 1.

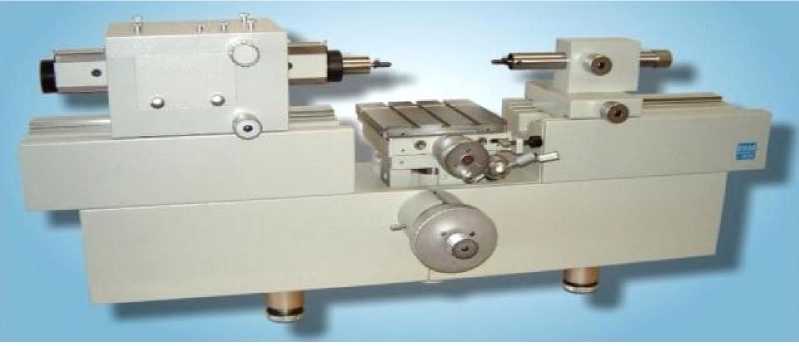

Рисунок 1 - Общий вид прибора универсального для измерения длины LMI plus
