Номер по Госреестру СИ: 78887-20
78887-20 Манометры-термометры устьевые
(Фотон)
Назначение средства измерений:
Манометры-термометры устьевые Фотон (далее - приборы) предназначены для измерений избыточного давления и температуры жидких и газообразных сред.
Внешний вид.
Манометры-термометры устьевые
Рисунок № 1
Внешний вид.
Манометры-термометры устьевые
Рисунок № 2
Внешний вид.
Манометры-термометры устьевые
Рисунок № 3
Внешний вид.
Манометры-термометры устьевые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 03.08.2030
Номер записи -
ID в реестре СИ - 1381174
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года; 2 года - для приборов с основной приведенной к ВПИ погрешностью измерений избыточного давления ±0,06 %
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фотон-И, Нет модификации, модификация Фотон-И, мод. Фотон-И,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственная лаборатория «Фотон» (ООО «НПЛ «Фотон»)
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Набережные Челны
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 127
Выдано извещений - 1
Кол-во периодических поверок - 54
Кол-во средств измерений - 63
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 968 дн.
Приказы РСТ, где упоминается данный тип СИ
№1314 от 2020.08.03 ПРИКАЗ об утверждении типов СИ 27 шт
№319 от 2025.02.19 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Манометры-термометры устьевые (Фотон)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственная лаборатория «Фотон» (ООО «НПЛ «Фотон»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78888-20 03.08.2030 |
Манометры-термометры скважинные, Фотон Общество с ограниченной ответственностью «Научно-производственная лаборатория «Фотон» (ООО «НПЛ «Фотон») (РОССИЯ Республика Татарстан, г. Набережные Челны) |
ОТ МП |
3 года; 2 года - для приборов с основной приведенной к ВПИ погрешностью измерений избыточного давления ±0,06 % |
|
78887-20 03.08.2030 |
Манометры-термометры устьевые, Фотон Общество с ограниченной ответственностью «Научно-производственная лаборатория «Фотон» (ООО «НПЛ «Фотон») (РОССИЯ Республика Татарстан, г. Набережные Челны) |
ОТ МП |
3 года; 2 года - для приборов с основной приведенной к ВПИ погрешностью измерений избыточного давления ±0,06 % |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Манометры-термометры устьевые (Фотон)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 108 | 6 | 45 | 35 | 0 | 79 | 44 | 35 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ИРИС" (RA.RU.313991) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Манометры-термометры устьевые (Фотон)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение приборов состоит из внешнего и внутреннего программного обеспечения (далее- ПО).
Внешнее ПО «FOTON-Service» не является метрологически значимым и предназначено для программирования работы приборов, скачивания результатов измерений из памяти прибора по различным каналам связи и обеспечения первичной обработки записанных данных.
Метрологически значимым является только внутреннее ПО. Внутреннее ПО устанавливается в приборы на предприятии-изготовителе во время производственного цикла, и реализует следующие функции: сбора, обработки, сохранения информации во встроенную энергонезависимую память и передачу этой информации по различным каналам связи на ПК для анализа и математической обработки, а также отвечает за измерение, предварительную обработку данных и их сохранение в энергонезависимую память. Его код защищён от модификации, а контрольная сумма отображается пользователю при подключении прибора к ПК.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
F113.Metrology.lib |
|
Номер версии (идентификационный номер ПО), не ниже |
0.2.1.330 |
|
Цифровой идентификатор ПО |
C2D0BF2D CBA95F7A 76009832 D53A5938 |
|
Алгоритм вычисления идентификатора |
MD5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы на манометры-термометры устьевые Фотон
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 26.51.52-001-15630072-2018 Манометры-термометры Фотон. Технические условия
Поверка
Поверкаосуществляется по документу МП 207-018-2020 «Манометры-термометры устьевые Фотон.
Методика поверки», утверждённому ФГУП «ВНИИМС» 12.05.2020 г.
Основные средства поверки:
Манометры грузопоршневые МП-2,5, МП-1000 (Регистрационный № 58794-14);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 модификации ТПП-1.0 и ТПП-1.1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная лаборатория «Фотон» (ООО «НПЛ «Фотон»)
ИНН 1650348566
Юридический адрес: 423800, Республика Татарстан, г. Набережные Челны, ул. Шамиля Усманова, д.70, кв. 510
Адрес производственной площадки: 423800, Республика Татарстан, г. Набережные Челны, Мензелинский тракт, д. 158
Телефон: +7 (8552) 49-10-11
Web-сайт: www.nplfoton.ru
E-mail: info@nplfoton.ru
Заявитель
Общество с ограниченной ответственностью «Торговый дом «ГеоТехПрибор»
(ООО «ТД «ГеоТехПрибор»)
ИНН 1639058581
Адрес: 428800, Республика Татарстан, г. Набережные Челны, проспект Сююмбике, д.9/26, кв.14
Телефон: +7 (917) 884-30-03
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип измерений давления основан на преобразовании электрических сопротивлений первичного преобразователя давления (ЧЭ давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста - напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления.
Принцип измерений температуры приборов основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры. Для измерений температуры в приборах используется термопреобразователь сопротивления с ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» класс допуска «А» (по ГОСТ 6651-2009).
Манометры-термометры устьевые Фотон представляют собой автономные приборы, конструктивно выполненые в виде герметичного корпуса, внутри которого расположены: литиевый элемент питания, аналого-цифровой преобразователь, микропроцессор, флэш-память, искробезопасный модуль связи, ЧЭ температуры и давления.
Приборы выпускаются в следующих модификациях: Фотон-И, Фотон-У и Фотон-Б, различающихся конструктивным исполнением.
Приборы модификации Фотон-Б конструктивно выполнены в цилиндрическом корпусе из нержавеющей стали.
Модификации Фотон-И и Фотон-У выполнены в стальном корпусе с крышкой, имеющей герметичное резиновое уплотнение. Данные модификации приборов могут быть выполнены как в стандартном исполнении (ЧЭ температуры расположен внутри корпуса и измеряет температуру окружающей среды), так и в исполнении с внешним (съемным) датчиком температуры, предназначенным для измерений температуры среды внутри трубопровода по месту его установки.
Прибор модификации Фотон-И отличается наличием индикатора, отображающим значения давления или температуры. Прибор управляется специальным ключом со встроенным магнитом, воздействующим на кнопку управления памятью (ром).
На внешней части корпуса приборов размещены: резьбовое соединение (М20*1,5) для установки прибора в скважине и разъем, снабженный защитной крышкой, для подключения кабеля связи к компьютеру.
Структурная схема обозначения приборов приведена в таблице 1.
Таблица 1 - Структурная схема обозначения приборов
|
ФОТОН - □ □ - □ 1 2 3 | |
|
1. Модификация прибора | |
|
У |
устьевой |
|
И |
устьевой с индикатором |
|
Б |
цилиндрическое исполнение |
|
2. ВПИ (верхний предел измерений) давления | |
|
10 (100) |
10 МПа (100 Атм) |
|
25 (250) |
25 МПа (250 Атм) |
|
40 (400) |
40 МПа (400 Атм) |
|
60(600) |
60 МПа (б00 Атм) |
|
100 (1000) |
100 МПа (1000 Атм) |
|
3. Исполнение прибора | |
|
В |
с внешним датчиком температуры |
|
отсутствие символа |
стандартное |
Манометры-термометры устьевые Фотон изготавливаются во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» и «взрывонепроницаемая оболочка «d».
Фотографии общего вида приборов приведены на рисунках 1-4.
Рисунок 2 - Манометр-термометр устьевой Фотон-И
Рисунок 1 - Манометр-термометр устьевой Фотон-У

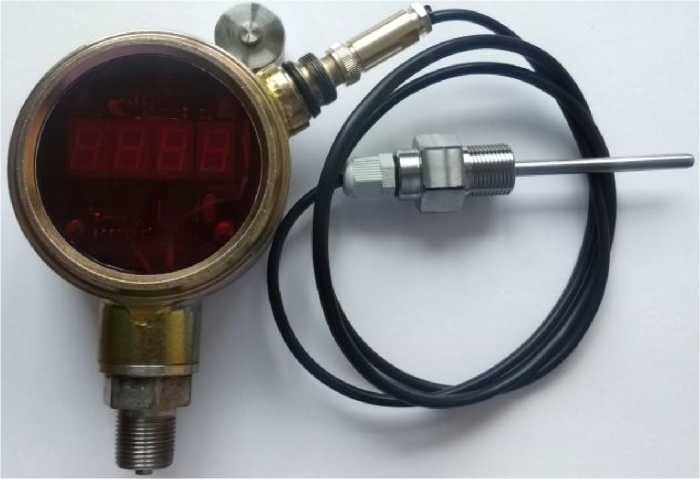

Рисунок 3 - Манометр-термометр устьевой Фотон-И
в исполнении с внешним датчиком температуры
Рисунок 4 - Манометр-термометр устьевой Фотон-Б
Пломбирование приборов не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Манометр-термометр устьевой |
в соответствии с заказом |
1 шт. |
модификация в соответствии с заказом |
|
Кабель связи с компьютером |
- |
1 шт. | |
|
Магнитный ключ |
- |
1 шт. |
для модификации Фотон-И |
|
Методика поверки |
МП 207-018-2020 |
1 экз. | |
|
Руководство по эксплуатации |
ФАСЕ.406233.203 РЭ ФАСЕ.406233.206 РЭ |
1 экз. |
в зависимости от модификации |
|
Паспорт |
ФАСЕ.406233.203 ПС ФАСЕ.406233.206 ПС |
1 экз. |
в зависимости от модификации |
Метрологические и основные технические характеристики приборов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений избыточного давления(*), МПа (Атм) |
от 0 до 10 (100) от 0 до 25 (250) от 0 до 40 (400) от 0 до 60 (600) от 0 до 100 (1000) |
|
Пределы допускаемой основной приведенной погрешности измерений избыточного давления при нормальных условиях эксплуатации (от +15 до +25 °С включ.)( *, % (от ВПИ) |
±0,1 ±0,15 ±0,06 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), % (от ВПИ)/ 10 °С |
±0,025 |
|
Цена единицы младшего разряда при измерении избыточного давления, МПа (Атм) |
0,0001 (0,001) |
|
Диапазон измерений температуры, в зависимости от модификации прибора, °С
|
от -40 до +70 от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Цена единицы младшего разряда при измерении температуры, °С
|
0,001 0,1 |
|
Примечание: (*) - Конкретные значения приведены в паспорте на прибор. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, в зависимости от модификации прибора, мм, не более - Фотон-Б (диаметрхдлина) |
36х180 |
|
- Фотон-И, Фотон-У (высотахдлинахширина) |
151х53х120 |
|
Длина монтажной части внешнего датчика температуры, мм, не более |
190 |
|
Диаметр монтажной части внешнего датчика температуры, мм, не более |
6 |
|
Масса, в зависимости от модификации прибора, г, не более - Фотон-Б |
700 |
|
- Фотон-И |
1300 |
|
- Фотон-У |
1350 |
|
- Фотон-И и Фотон-У с внешним датчиком температуры |
1500 |
|
Напряжение питания постоянного тока, В, не более |
3,6 |
|
Нормальные условия эксплуатации: - температура окружающей среды, ° С |
от +15 до +25 |
|
- относительная влажность, не более, % |
98 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, в зависимости от модификации прибора, ° С
-относительная влажность, не более, % |
от -40 до +70 от -40 до +85 98 |
|
Степень защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP68 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
8 |
