Номер по Госреестру СИ: 78952-20
78952-20 Комплексы программно-технические
(ВА2020)
Назначение средства измерений:
Комплексы программно-технические «ВА2020» (далее - ПТК) предназначены для измерений входных аналоговых сигналов электрических величин (силы постоянного тока, электрического сопротивления, напряжения, частоты) и дальнейшего преобразования этих сигналов в единицы физических величин, а также для измерений числоимпульсных сигналов и сигналов от термоэлектрических преобразователей (термопар и термопреобразователей сопротивления), а также для воспроизведения аналоговых сигналов силы постоянного тока и напряжения.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 12.08.2025
Номер записи -
ID в реестре СИ - 1381109
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-, "ВА2020",
Производитель
Изготовитель - ООО "НПК "Волга-Автоматика"
Страна - РОССИЯ
Населенный пункт - Татарстан, с.Шемордан
Уведомление о начале осуществления предпринимательской деятельности - Да
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1375 от 2020.08.12 ПРИКАЗ. об утверждении типов СИ 27 шт
Наличие аналогов СИ: Комплексы программно-технические (ВА2020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПК "Волга-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78826-20 |
Система измерительная автомобильной сливо-наливной эстакады АО "Сибур-Нефтехим", ООО "НПК "Волга-Автоматика" (РОССИЯ Татарстан, с.Шемордан) |
ОТ МП |
2 года |
|
78824-20 |
Система измерительная железнодорожной сливо-наливной эстакады АО "Сибур-Нефтехим", ООО "НПК "Волга-Автоматика" (РОССИЯ Татарстан, с.Шемордан) |
ОТ МП |
2 года |
|
78952-20 12.08.2025 |
Комплексы программно-технические, ВА2020 ООО "НПК "Волга-Автоматика" (РОССИЯ Татарстан, с.Шемордан) |
ОТ МП |
4 года |
Бесплатный
Кто поверяет Комплексы программно-технические (ВА2020)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "КЭР-АВТОМАТИКА" (RA.RU.314473) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы программно-технические (ВА2020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ПТК «ВА2020» включает в свой состав:
- прикладное программное обеспечение АРМ ( далее - ППО -АРМ );
- прикладное программное обеспечение контроллера (далее - ППО-контроллера);
-
- ПО - «МЕТРОЛОГ ВА2020».
ПО - «МЕТРОЛОГ ВА2020» является метрологически значимым и состоит из:
-
- метрологически значимого ПО контроллера ;
-
- метрологически значимого ПО АРМ.
Метрологические характеристики ПТК, указанные в таблице 3, нормированы с учетом ПО - «МЕТРОЛОГ ВА2020».
Метрологически значимая часть ПТК приведена в таблице 2.
НПО-АРМ содержат:
-
- серверную часть для сбора и передачи информации с контроллеров;
-
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
-
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования контроллера и ПО верхнего уровня.
Прикладное программное обеспечение (ППО-АРМ) не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ПО -Metrology_va2020.
Уровень защиты ПТК «ВА2020» от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Metrology vа2020.exe |
|
Номер версии (идентификационный номер) ПО |
У.1.1.ХХ.ХХ 1} |
|
Цифровой идентификатор ПО |
- |
|
1' «Х» - цифра от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом в левый верхний угол титульных листов документов:
28.99.39-004-14908708-2020.РЭ «Комплексы программно-технические «ВА2020». Руководство по эксплуатации» и 28.99.39-004-14908708-2020. ПС «Комплексы программно-технические «ВА2020». Паспорт».
Лист № 6 Всего листов 7Сведения о методиках измерений
Сведения о методиках измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «ВА2020»Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования
ТУ 28.99.39-004-14908708-2020 «Комплексы программно-технические «ВА2020». Технические условия
Поверка
Поверкаосуществляется по документу 28.99.39-004-14908708-2020.МП «ГСИ. Инструкция. Комплексы программно-технические «ВА2020». Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 15 апреля 2020 г.
Основные средства поверки:
-
- калибратор процессов многофункциональный Fluke 726 (рег. № 52221-12);
-
- магазин электрического сопротивления Р4834 (рег. № 11326-90);
-
- калибратор процессов документирующий Fluke 754 (рег. № 49876-12);
-
- частотомер электронно-счетный Ч3-85/5 (рег. № 56478-14);
-
- генератор сигналов специальной формы GFG-3015 (рег. № 27586-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно - производственная компания «ВОЛГА - АВТОМАТИКА»(ООО «НПК «ВОЛГА - АВТОМАТИКА»)
ИНН 1658049423
Адрес: 422050, Республика Татарстан, Сабинский район, с. Шемордан, ул. Азина, д. 6, оф 1
Телефон (факс): (843) 526-73-10, (843) 526-73-11
Е-mail: info@npk-va.com
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия ПТК основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой и преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на рабочих станциях операторов, а также цифро-аналоговом преобразовании в сигналы напряжения и силы постоянного тока.
Принцип работы ПТК заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса.
ПТК, конструктивно, представляет собой двухуровневую структуру распределённого типа, состоящую в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов. Нижний уровень выполнен в виде комплектных шкафов, которые включают в себя электрокомутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе контроллеров, плат и модулей аналогового и дискретного ввода-вывода. Верхний уровень представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP, и предназначен для визуализации результатов измерений и технологического процесса в виде мнемосхем.
В состав ПТК входит измерительное оборудование разного класса точности, в следствии чего измерительные каналы подразделяются на каналы высокой точности (Идентификаторы М1-М11), каналы средней точности (Идентификаторы М12-М18) и каналы низкой точности (Идентификаторы М19-М24), а также измерительные каналы, аналогичных классов точности, с дополнительной гальванической развязкой и идентификаторами МБ1-МБ11, МБ12-МБ18, МБ19-МБ24 соответственно.
Структура обозначения возможных модификаций ПТК приведена ниже.
|
Код |
ВА2020 |
X |
Х |
|
Номер позиции кода |
1 |
2 |
3 |
Модификации ПТК отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения ПТК
|
Позиция кода |
Значение кода |
|
1 |
Комплекс программно-технический «ВА2020» |
|
2 |
Температура рабочих условий для компонентов верхнего уровня ПТК, °С: - 1 исполнение - от +5 до +40 |
|
3 |
Температура рабочих условий для компонентов нижнего уровня ПТК, °С:
|
Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава комплекса предусмотрены на шкафах, в которых располагаются измерительные компоненты и элементы удаленной связи с объектом (УСО), которые закрываются на ключ или пломбируются. Защита от несанкционированного доступа обеспечивается наличием специальных ключей для шкафов содержащих измерительное оборудование.
Общий вид комплекса представлен на рисунке 1.

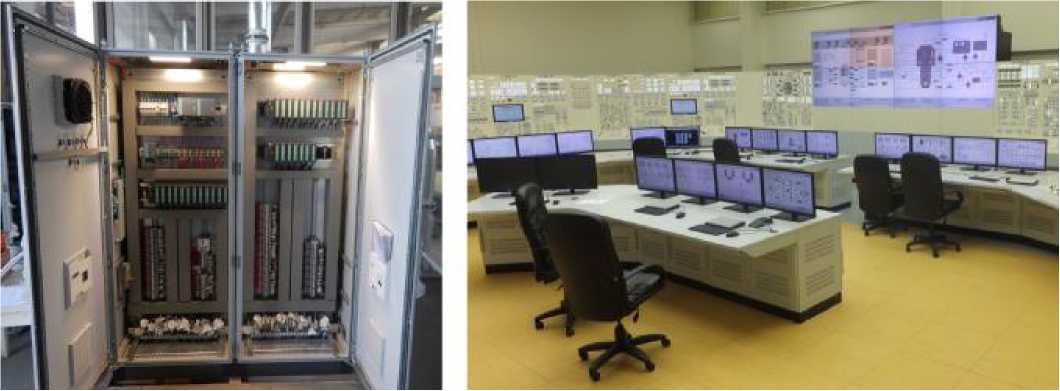

Рисунок 1 Общий вид комплекса программно-технического «ВА2020»

Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический «ВА2020» |
ПТК «ВА2020» |
1 |
|
Комплексы программно-технические «ВА2020». Руководство по эксплуатации |
28.99.39-004-14908708-2020.РЭ |
1 |
|
Комплексы программно-технические «ВА2020». Паспорт |
28.99.39-004-14908708-2020.ПС |
1 |
|
Методика поверки |
28.99.39-004-14908708-2020.МП |
1 |
Таблица 3 - Метрологические характеристики ПТК
|
Идентификатор канала |
Наименование измерительных каналов и единицы измерений |
Значение |
Пределы допускаемой приведенной (абсолютной) погрешности канала измерений |
Пределы допускаемой приведенной (абсолютной) погрешности измерительных каналов в рабочих условиях |
|
1 |
2 |
3 |
4 |
5 |
|
Измерительные каналы без дополнительной гальванической развязки | ||||
|
М1 |
Диапазон измерений напряжения, В |
от -30 до +30 |
±0,1 % |
±0,3 % |
|
М12 |
от -10 до +10 |
±0,3 % |
±0,6 % | |
|
М2 |
Диапазон измерений напряжения, мВ |
от -250 до +250 |
±0,05 % |
±0,1 % |
|
М19 |
±0,4 % |
±0,6 % | ||
|
М3 |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
±0,1 % |
±0,2 % |
|
М13 |
±0,3 % |
±0,6 % | ||
|
М20 |
±0,5 % |
±0,7 % | ||
|
М14 |
Диапазон измерений электрического сопротивления, Ом |
от 0 до 600 |
±0,1 % |
±0,15 % |
|
М21 |
±0,5 % |
±0,7 % | ||
|
М4 |
Диапазон измерений электрического сопротивления, кОм |
от 0 до 4 |
±0,05 % |
±0,1 % |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
М5 |
Диапазон измерений температур с помощью внешних термопар, °С |
от-150 до +1372 |
±0,5 °С |
±2,1 °С |
|
М15 |
от -230 до + 1372 |
±1,0 °С |
±2,9 °С | |
|
М6 |
Диапазон измерений температур с помощью внешних термопреобразователей сопротивления, °С |
от -120 до +130 |
±0,2 °С |
±0,4 °С |
|
М16 |
от -200 до +850 |
±0,6 °С |
±1,2 °С | |
|
М22 |
±0,8 °С |
±1,6 °С | ||
|
М7 |
Диапазон измерений количества импульсов, имп. |
от 0 до 9999999 |
±1 имп. |
±1 имп. |
|
М8 |
Диапазон измерений частоты, Гц |
от 1 до 10000 |
±0,01 % |
±0,01 % |
|
М10 |
Диапазон воспроизведения напряжения постоянного тока, В |
от -10 до + 10 |
±0,1 % |
±0,2 % |
|
М17 |
±0,3 % |
±0,5 % | ||
|
М23 |
±0,4 % |
±0,5 % | ||
|
М11 |
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
±0,1 % |
±0,5 % |
|
М18 |
±0,3 % |
±0,6 % | ||
|
М24 |
±0,5 % |
±1,0 % | ||
|
Измерительные каналы с дополнительной гальванической развязкой | ||||
|
МБ1 |
Диапазон измерений напряжения, В |
от -10 до + 10 |
±0,15 % |
±(1С0,0085+0,2'198) % |
|
МБ9 |
±0,32 % |
±(Ю0,0053+0,6047) % | ||
|
МБ17 |
±0,51 % |
±(Ю0,0048+0,7038) % | ||
|
МБ2 |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
±0,15 % |
±(Ю0,0085+0,2198) % |
|
МБ10 |
±0,32 % |
±(Ю0,0053+0,6047) % | ||
|
МБ18 |
±0,51 % |
±(Ю0,0048+0,7038) % | ||
|
МБ3 |
Диапазон измерений электрического сопротивления, кОм |
от 0 до 4 |
±0,15 % |
±(Ю0,0085+0,2198) % |
|
МБ11 |
±0,32 % |
±(Ю0,0053+0,6047) % | ||
|
МБ19 |
±0,51 % |
±(Ю0,0048+0,7038) % | ||
|
МБ4 |
Диапазон измерений температур с помощью внешних термопар, °С |
от -200 до + 1372 |
1 з / 150V ± |0,1а+ 0.15+—) |
' , ( 10К+150ч2 ± ‘0.2"+ 0.15+0.01 К*------- < ' R / |
|
МБ12 | ||||
|
± 0,3®+ 0,15*—) -J к ‘ |
| , / 10К+150< ± [0,15+0.01 К+ 5 -J ' к / | |||
|
МБ20 | ||||
|
1 э / 150 \2 ± 0,52+ 0,15*—) |
‘ „ / 10К+150 < ± ! 0.7^+(0.15+0.01 К+---=---- \| ' к ' | |||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
МБ5 |
Диапазон измерений температур с помощью внешних термопреобразовател ей сопротивления, °С |
от-200 до .+850 |
I г 1 |
| _ / 2К+2А2 t !a,22+fo.iE+a.oiK+—я— \| ^ К f |
|
МБ13 | ||||
|
4-з!*(°-164Г |
I „ i 2K+27? t !0;Е^+(0.1Е+а.01К+ —— л! * ri ‘ | |||
|
МБ21 | ||||
|
±Jo,54(o,16^) |
I ■> / 2K+27\2 ± !0,7^+^0.16+0.01K+—J | |||
|
МБ7 |
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 |
±0,15 % |
±(IC0,0059+0,506'i) % |
|
МБ15 |
±0,32 % |
±(k-0,0053+0,6047) % | ||
|
МБ23 |
±0,51 % |
±(K-0,0036+1,0025) % | ||
|
МБ8 |
от 4 до 20 |
±0,15 % |
±(ю0,0059+0,5061) % | |
|
МБ16 |
±0,32 % |
±(ю0,0053+0,6047) % | ||
|
МБ24 |
±0,51 % |
±(k-0,0036+1,0025) % |
Примечание:
-
1. K = |Ттек-Тнорм| ,
Ттек- текущая температура окружающей среды в рабочем диапазоне;
Тнорм - температура в нормальных условиях эксплуатации.
-
2. R - сконфигурированный в сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования аналоговых сигналов.
-
3. Нормирующим значением для приведенной погрешности является диапазон измерений.
Таблица 4 - Основные технические характеристики ПТК
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания цепей переменного тока, В |
от 190 до 400 |
|
Номинальное напряжение питания цепей постоянного тока, В |
от 9,6 до 253 |
|
Номинальная частота, Гц |
50 |
|
Габаритные размеры одного шкафа (В*Ш*Г), мм, не более |
2500x1500x1500 |
|
Масса одного шкафа, кг, не более |
500 |
|
Средний срок службы, лет, не менее |
20 |
|
Нормальные условия применений:
|
от +21 до +25 от 20 до 90 от 84 до 106,7 |
|
Условия эксплуатации: диапазон рабочих температур, С
|
от +5 до +40 от -40 до +60 от -20 до +60 от +5 до +60 |
|
относительная влажность воздуха при температуре +25 С, % атмосферное давление, кПа |
от 5 до 95 от 84 до 106,7 |
