Номер по Госреестру СИ: 78718-20
78718-20 Весы платформенные электронные
(ВПЭ)
Назначение средства измерений:
Весы платформенные электронные ВПЭ (далее - весы) предназначены для измерений массы в режиме статического взвешивания.
Внешний вид.
Весы платформенные электронные

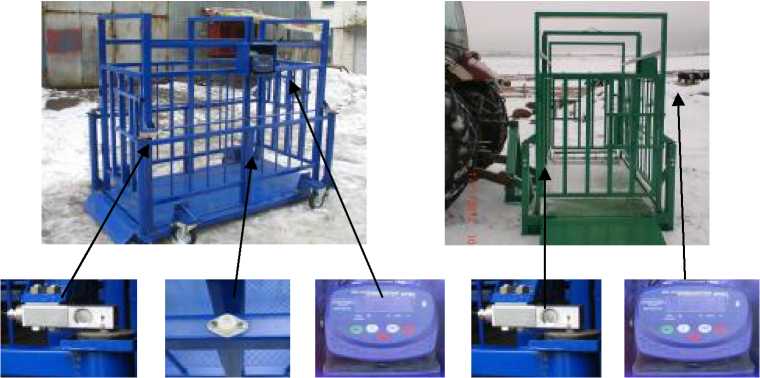

Рисунок № 1
Внешний вид.
Весы платформенные электронные

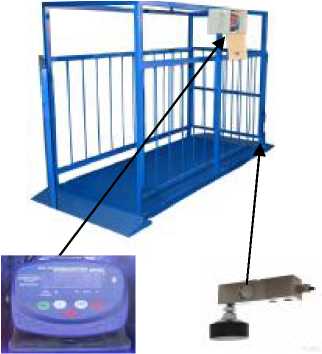

Рисунок № 2
Внешний вид.
Весы платформенные электронные

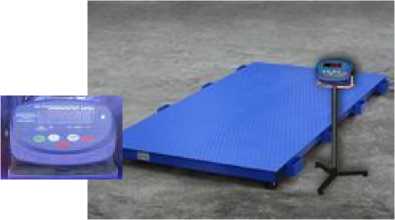

Рисунок № 3
Внешний вид.
Весы платформенные электронные
Рисунок № 4
Внешний вид.
Весы платформенные электронные
Рисунок № 5
Внешний вид.
Весы платформенные электронные
Рисунок № 6
Общие сведения
Дата публикации - 26.08.2020
Срок свидетельства - 27.06.2024
Номер записи - 177842
ID в реестре СИ - 1380805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод.ВПЭ-1000-Т, мод.ВПЭ-1000, мод. ВТЭ-300H, ВПЭ608-300, ВПЭ-2000А, ВПЭ-2000-12-12, ВПЭ-1000-П, ВПЭ-1000, ВПЭ 608-300Д, ВПЭ 608-300, ВП,
Производитель
Изготовитель - ООО "Завод весов"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Молодечно
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1209 от 2020.07.16 ПРИКАЗ. об утверждении типов СИ ПРИЗНАНИЕ 6
Наличие аналогов СИ: Весы платформенные электронные (ВПЭ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Завод весов"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78718-20 27.06.2024 |
Весы платформенные электронные, ВПЭ ООО "Завод весов" (БЕЛАРУСЬ г.Молодечно) |
ОТ МП |
1 год |
|
78717-20 31.10.2024 |
Весы автомобильные электронные , Енисей ООО "Завод весов" (БЕЛАРУСЬ г.Молодечно) |
ОТ МП |
1 год |
|
92241-24 23.04.2025 |
Весы вагонные электронные, ВВЭС ООО "Завод весов" (БЕЛАРУСЬ г.Молодечно) |
ОТ МП |
1 год |
|
92242-24 14.03.2027 |
Весы автомобильные электронные , Енисей ООО "Завод весов" (БЕЛАРУСЬ г.Молодечно) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Весы платформенные электронные (ВПЭ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 8 | 3 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ООО"ВЕСПРОФ" (RA.RU.311922) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РОНДОВЕС" (RA.RU.314314) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 11 | 5 | 0 | 11 | 0 | 11 | 0 | 11 |
Стоимость поверки Весы платформенные электронные (ВПЭ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
2154 | 2154 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов реализовано в терминале. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Keli |
|
Номер версии (идентификационный номер) ПО* |
U 3.4 |
|
Цифровой идентификатор ПО |
- |
|
* Номер версии (идентификационный номер) ПО не ниже указанного | |
Знак утверждения типа
Знак утверждения типананосится на таблички, закрепленные на панели терминала и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным электронным ВПЭПриказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ BY 692010812.002-2019 Весы платформенные электронные ВПЭ
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на корпус терминала или свидетельство о поверке средств измерений.
Изготовитель
ООО «Завод весов»Адрес: 222310, Республика Беларусь, Минская обл., г. Молодечно, ул. Виленская, 201 б Телефон: (0176)-505-589
Web-сайт: www.wagi.by
E-mail: zwo12@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензрезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Конструктивно весы состоят из грузоприемного устройства, укомплектованного четырьмя тензорезисторными датчиками типа SQB А, произведенные компанией «Keli», Китай и терминала XK3118T1 изготовленного компанией «Keli» (Китай). Весы снабжены указателем уровня для установки весов в горизонтальной плоскости.
Весы платформенные электронные ВПЭ в зависимости от максимальной нагрузки Max изготавливают в пяти модификациях:
ВПЭ- 600 - весы с Мах 600 кг;
ВПЭ - 1000 - весы с Мах 1000 кг;
ВПЭ - 2000 - весы с Мах 2000 кг;
ВПЭ - 3000 - весы с Мах 3000 кг;
ВПЭ - 6000 - весы с Мах 6000 кг.
Весы могут работать в следующих режимах:
-
- простое взвешивание;
-
- взвешивание груза с тарой;
-
- взвешивание груза с нестабильной массой.
Весы платформенные электронные ВПЭ по типу грузоприёмного устройства изготавливаются в пяти основных модификациях:
-
- A - со съёмным ограждением и опорой датчика на твёрдую поверхность;
-
- П - с несъёмным ограждением и опорой датчика на специальные стойки на 4-х колесах для перемещения по гладкой ровной поверхности;
-
- М- с несъёмным ограждением и опорой датчика на специальные стойки с модулем для перевозки весов на навесном устройстве трактора;
-
- C - с несъёмным ограждением и опорой датчика на твёрдую поверхность;
-
- Т - со съёмным ограждением и опорой датчика на твёрдую поверхность и оборудованные специальными колёсами для перемещения.
модификация П
модификация М
модификация С
модификация А
модификация К
Рисунок 1 - Общий вид весов.

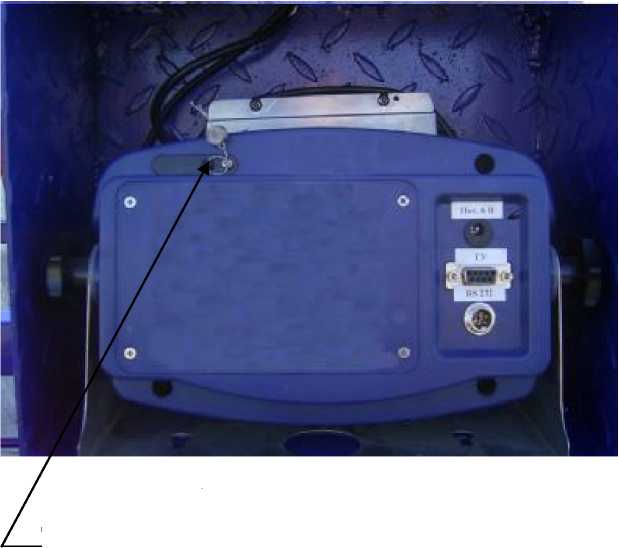

Место пломбирования и нанесения знака поверки (винт доступа к кнопке входа в режим калибровки)
Рисунок 2 - Схема пломбирования от несанкционированного доступа.

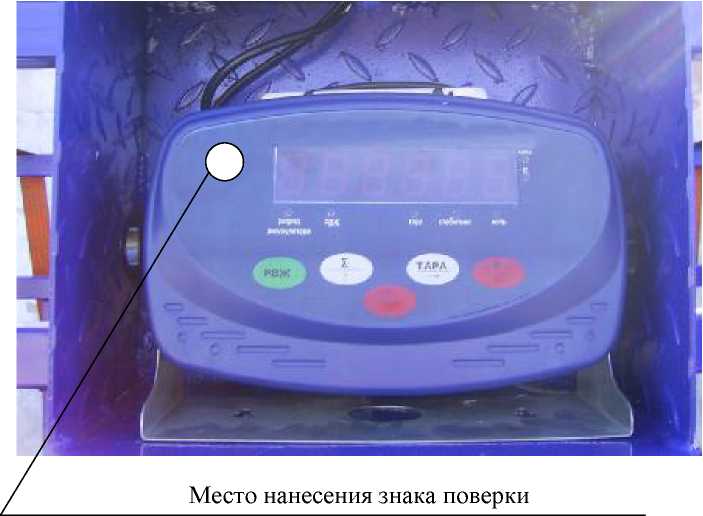

Рисунок 3 - Обозначение места нанесения знака поверки.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
ВПЭ-600 |
ВПЭ-1000 |
ВПЭ-2000 |
ВПЭ-3000 |
ВПЭ-6000 |
|
Класс точности по ГОСТ OIML R76-1-2011 |
Средний | ||||
|
Максимальная нагрузка Max, кг |
600 |
1000 |
2000 |
3000 |
6000 |
|
Минимальная нагрузка Min, кг |
4 |
10 |
20 |
20 |
40 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, кг |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
|
Диапазон выборки массы тары, % |
от Min до 100 | ||||
|
Влияние устройства установки нуля на результат взвешивания |
±0,25 е* | ||||
|
* е - поверочный интервал весов | |||||
Таблица 3 - Метрологические характеристики
|
Интервал взвешивания в ценах поверочного деления |
Пределы допускаемой погрешности при поверке, кг | ||||
|
ВПЭ-600 |
ВПЭ-1000 |
ВПЭ-2000 |
ВПЭ-3000 |
ВПЭ-6000 | |
|
от Min до 500 е |
±0,1 |
±0,25 |
±0,5 |
±0,5 |
±1 |
|
св. 500 е до 2000 е |
±0,2 |
±0,5 |
±1,0 |
±1,0 |
±2 |
|
св. 2000 е до Max |
±0,3 |
- |
- |
±1,5 |
±3 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предельные значения температуры, °С:
|
от -10 до +40 от 0 до +40 |
|
Напряжение питания, В |
6,0±0,5 |
|
Потребляемая мощность, В^А, не более |
8 |
|
Степень защиты оболочки по ГОСТ 14254
|
IP42 IP55 IP67 |
|
Средний срок службы весов, лет, не менее |
15 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время установления показаний, с, не более |
10 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Вероятность безотказной работы |
0,9 |
Таблица 5 - Габаритные размеры весов
|
Модификация весов |
Габаритные размеры весов (длина; ширина; высота), мм, не более |
Масса весов, кг, не более |
|
ВПЭ-600 |
2500; 2500; 2500 |
380 |
|
ВПЭ-1000 |
4000; 4000; 2500 |
520 |
|
ВПЭ-2000 |
5000; 3000; 2500 |
850 |
|
ВПЭ-3000 |
6000; 4000; 2500 |
1200 |
|
ВПЭ-6000 |
6000; 5000; 2500 |
1500 |
