Номер по Госреестру СИ: 78728-20
78728-20 Машины координатные измерительные
(ALTERA)
Назначение средства измерений:
Машины координатные измерительные ALTERA(далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Внешний вид.
Машины координатные измерительные
Рисунок № 5
Внешний вид.
Машины координатные измерительные
Рисунок № 6
Общие сведения
Дата публикации - 26.08.2020
Срок свидетельства - 15.07.2025
Номер записи - 177851
ID в реестре СИ - 1380796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. ALTERAS 10.10.8, мод. ALTERA S 10.10.8, SL 10.7.6, S7.5.5, S 8.7.6, S 20.10.8, S 12.10.8, M 20.12.10, ALTERA S 8.7.6, ALTERA S 7.5.5, ALTERA S 15.10.8, ALTERA S 12.10.8, ALTERA S 10.7.6, ALTERA M 25.15.10, ALTERA M 20.12.10, 25.20.15,
Производитель
Изготовитель - Фирма "LK Metrology Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 17
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1207 от 2020.07.15 ПРИКАЗ об утверждении типов СИ 32 ГЕВ
№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Машины координатные измерительные (ALTERA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78728-20 Машины координатные измерительные (ALTERA) Фирма "LK Metrology Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
78728-20 Машины координатные измерительные (ALTERA) Фирма "LK Metrology Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
78728-20 Машины координатные измерительные (ALTERA) Фирма "LK Metrology Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78728-20 15.07.2025 |
Машины координатные измерительные, ALTERA Фирма "LK Metrology Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 26 | 8 | 9 | 16 | 0 | 8 | 5 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ОДК" (RA.RU.312444) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) CAMIO, CMM-Manager, FocusScan/Inspection, PolyWorksInspector, Modus, Modus 2.
CAMIO - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на координатно-измерительных машинах, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений. Позволяет работать с лазерными сканерами.
CMM-Manger - аналогичное по применению CAMIO.
FocusScan/Inspection - программное обеспечение для выполнения измерений с помощью лазерных сканеров, позволяющее создавать управляющие программы для выполнения измерений на координатно-измерительных машинах, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
PolyWorks - аналогичное по применению CAMIO. Позволяет работать с лазерными сканерами.
Modus и Modus 2 - аналогичное по применению CAMIO.Позволяет работать с головками Revo.
ArcoCAD - аналогичное по применению CAMIO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | ||
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
CAMIO |
8x и выше | |
|
CMM-Manager |
3x и выше | |
|
Focus Scan/Inspection |
10x и выше | |
|
PolyWorks Inspector |
20хx IRxxxxxx и выше | |
|
Modus |
1x и выше | |
|
Modus 2 |
1x и выше | |
|
ArcoCAD |
3x и выше | |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным ALTERA
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340
Техническая документация фирмы - изготовителя
Поверка
Поверка осуществляется по документу МП 203-51-2019 «Машины координатные измерительные ALTERA. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 сентября 2019 г.Основные средства поверки:
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
LK Metrology Ltd., Великобритания
Адрес:Argosy Road, East Midlands Airport, Castle Donington, Derby, DE74 2SA United Kingdom
Телефон: +44 1332 811138
E-mail: Sales.UK@LKmetrology.com
Web-сайт: www.lkmetrology.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей. Неподвижный гранитный измерительный стол оснащен антивибрационными опорами.
КИМ могут быть оснащены измерительными головкамиРН20 с контактным датчиком TP20; PH10(T/M/MQ) с контактными датчиками TP20, TP200, SP25M и бесконтактными датчиками (лазерными сканерами) LC15Dx, LC60Dx, L100, XC65Dx, XC65Dx-LS; REVO2 с контактными датчиками RSP2, RSP3, измерительной головкой SP80 со встроенным контактным датчиком.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим CNCреализуется от компьютерной станции, по заранее составленной программе.
Машины координатные измерительные ALTERA выпускаются в четырех модификациях ALTERAS, ALTERAM, ALTERASL, ALTERASLHA,отличающиеся техническими и метрологическими характеристиками. В каждой модификации существует несколько типоразмеров.
Общий вид КИМ представлен на рисунке 1.
Опломбирование от несанкционированного доступа не предусмотрено.

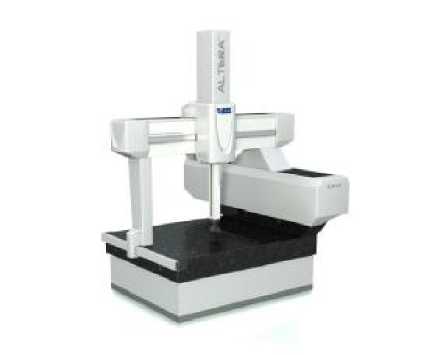

Рисунок 1.1 - Общий вид КИМ ALTERA S малых размеров

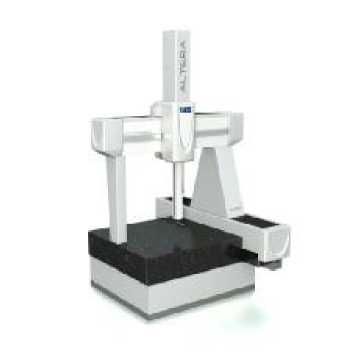

Рисунок 1.2 - Общий вид КИМ ALTERA S средних размеров

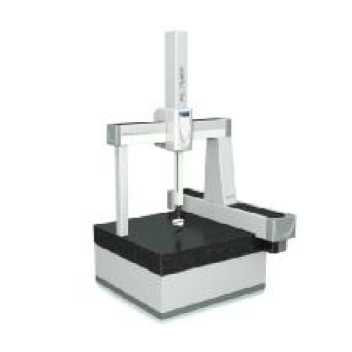

Рисунок 1.3 - Общий вид КИМ ALTERA M малых и средних размеров

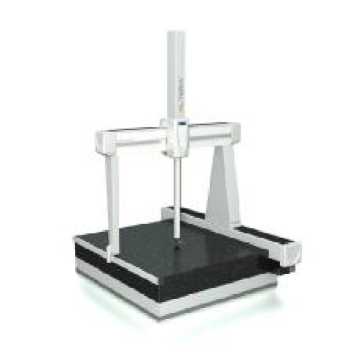

Рисунок 1.4 - Общий вид КИМ ALTERA M больших размеров

Рисунок 1.5 - Общий вид КИМ ALTERA SL и КИМ ALTERA SLHA малых и средних размеров
Рисунок 1.6 - Общий вид КИМ ALTERA SL больших размеров
Рисунок 1 - Общий вид КИМ ALTERA
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная ALTERA |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Приспособления для закрепления измеряемой детали |
- |
1 комплект |
|
Комплект сменных измерительных наконечников |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 203-51-2019 |
1 экз. |
|
Примечание: - поставляется по дополнительному заказу | ||
Таблица 2- Метрологические характеристики КИМ ALTERA S
|
Наименование, характеристики |
Обозначение модификации | ||||
|
7.5.5 |
8.7.6 |
10.7.6 |
15.7.6 |
10.10.8 | |
|
Диапазон измерений, мм X Y Z1 |
От 0 до 711 От 0 до 508 От 0 до 508 |
От 0 до 813 От 0 до 711 От 0 до 610 |
От 0 до 1016 От 0 до 711 От 0 до 610 |
От 0 до 1524 От 0 до 711 От 0 до 610 |
От 0 до 1016 От 0 до 1016 От 0 до 813 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 с контактным датчиком TP20 и PH10T/M с контактным датчиком TP20 PH10T/M с контактным датчиком TP200 и PH10M с контактным датчиком SP25M |
±(2,0+L/400) ±(1,8+L/400) | ||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм PH20 с контактным датчиком TP20 и PH10T/M с контактным датчиком TP20 PH10T/M с контактным датчиком TP200 PH10M с контактным датчиком SP25M |
±2,8 ±1,7 ±1,6 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования* с измерительной головкой PH10(M) с контактным датчиком SP25M, мкм |
±2,6 | ||||
|
Время сканирования, с |
55 | ||||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% 1 - Диапазон измерений по оси Z указан для измерительных головок PH10T, PH10M. Для измерительной головки PH20 диапазон измерений по оси Z уменьшается на 2,1 мм. | |||||
|
Наименование, характеристики |
Обозначение модификации | ||
|
12.10.8 |
15.10.8 |
20.10.8 | |
|
Диапазон измерений, мм X Y Z1 |
От 0 до 1220 От 0 до 1016 От 0 до 813 |
От 0 до 1524 От 0 до 1016 От 0 до 813 |
От 0 до 2032 От 0 до 1016 От 0 до 813 |
|
Пределы допускаемой абсолютной объемной погрешности* с контактными измерительными головками (где L -измеряемая длина, мм), мкм PH20 с контактным датчиком TP20 и PH10T/M с контактным датчиком TP20 PH10T/M с контактным датчиком TP200 и PH10M с контактным датчиком SP25M |
±(2,0+L/400) ±(1,8+L/400) | ||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм PH20 с контактным датчиком TP20 и PH10T/M с контактным датчиком TP20 PH10T/M с контактным датчиком TP200 PH10M с контактным датчиком SP25M |
±2,8 ±1,7 ±1,6 | ||
|
Пределы допускаемой абсолютной погрешности сканирования* с измерительной головкой PH10(M) с контактным датчиком SP25M, мкм |
±2,6 | ||
|
Время сканирования, с |
55 | ||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% 1 - Диапазон измерений по оси Z указан для измерительных головок PH10T, PH10M. Для измерительной головки PH20 диапазон измерений по оси Z уменьшается на 2,1 мм. | |||
Таблица 3- Метрологические характеристики КИМ ALTERA M
|
Наименование, характеристики |
Обозначение модификации | |||||
|
8.7.6 |
10.7.6 |
10.10.8 |
15.10.8 |
20.10.8 |
25.10.8 | |
|
Диапазон измерений, мм | ||||||
|
X |
От 0 до 813 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1525 |
От 0 до 2032 |
От 0 до 2540 |
|
Y |
От 0 до 711 |
От 0 до 711 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
|
Z1 |
От 0 до 610 |
От 0 до 610 |
От 0 до 813 |
От 0 до 813 |
От 0 до 813 |
От 0 до 813 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L -измеряемая длина, мм), мкм | ||||||
|
PH20 с контактным датчиком TP20; PH10MQ с |
±(1,5+L/375) |
±(1,6+L/375) | ||||
|
контактным датчиком TP20; PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M; REVO2 с контактным датчиком RSP3 | ||||||
|
REVO2 с контактным датчиком RSP2 |
±(2,5+L/375) |
±(2,6+L/375) | ||||
|
SP80 |
±(1,4+L/375) |
±(1,5+L/375) | ||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | ||||||
|
PH20 с контактным датчиком TP20 |
±3,6 |
±3,6 | ||||
|
PH10MQ с контактным датчиком TP20 |
±2,0 |
±2,0 | ||||
|
PH10MQ с контактным датчиком TP200 |
±1,5 |
±1,6 | ||||
|
PH10MQ с контактным датчиком SP25M |
±1,3 |
±1,4 | ||||
|
REVO2 с контактным датчиком RSP2 |
±2,3 |
±2,4 | ||||
|
REVO2 с контактным датчиком RSP3 |
±1,6 |
±1,8 | ||||
|
SP80 |
±1,2 |
±1,3 | ||||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время | ||||||
|
сканирования, с | ||||||
|
PH10MQ с контактным датчиком SP25M |
±2,2/59 |
±2,4/59 | ||||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 |
±3,0/59 | ||||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 |
±3,0/9 | ||||
|
SP80 |
±1,9/65 |
±2,2/65 | ||||
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80%
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 диапазон измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм
|
Наименование, характеристики |
Обозначение модификации | ||||
|
15.12.10 |
20.12.10 |
25.12.10 |
30.12.10 | ||
|
Диапазон измерений, мм | |||||
|
X |
От 0 до 1525 |
От 0 до 2032 |
От 0 до 2540 |
От 0 до 3048 | |
|
Y |
От 0 до 1220 |
От 0 до 1220 |
От 0 до 1220 |
От 0 до 1220 | |
|
Z1 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 | |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L -измеряемая длина, мм), мкм | |||||
|
PH20 с контактным датчиком TP20; PH10MQ с контактным датчиком TP20; PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком |
±(1,9+L/375) | ||||
|
SP25M; REVO2 с контактным датчиком RSP3 REVO2 с контактным датчиком RSP2 |
±(2,9+L/375) | ||||
|
SP80 |
±(1,8+L/375) | ||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | |||||
|
PH20 с контактным датчиком TP20 |
±3,6 | ||||
|
PH10MQ с контактным датчиком TP20 |
±2,7 | ||||
|
PH10MQ с контактным датчиком TP200 |
±1,9 | ||||
|
PH10MQ с контактным датчиком SP25M |
±1,7 | ||||
|
REVO2 с контактным датчиком RSP2 |
±2,9 | ||||
|
REVO2 с контактным датчиком RSP3 |
±2,1 | ||||
|
SP80 |
±1,6 | ||||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время | |||||
|
сканирования, с | |||||
|
PH10MQ с контактным датчиком SP25M |
±2,9/59 | ||||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 | ||||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 | ||||
|
SP80 |
±2,5/65 | ||||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | |||||
|
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 | |||||
|
диапазон измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм | |||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
20.15.10 |
25.15.10 |
30.15.10 |
35.15.10 | |
|
Диапазон измерений, мм | ||||
|
X |
От 0 до 2032 |
От 0 до 2540 |
От 0 до 3048 |
От 0 до 3556 |
|
Y |
От 0 до 1525 |
От 0 до 1525 |
От 0 до 1525 |
От 0 до 1525 |
|
Z1 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
|
Пределы допускаемой абсолютной объемной | ||||
|
погрешности* с измерительными головками (где L - | ||||
|
измеряемая длина, мм), мкм | ||||
|
PH20 с контактным датчиком TP20; PH10MQ с |
±(2,0+L/375) | |||
|
контактным датчиком TP20; PH10MQ с контактным | ||||
|
датчиком TP200; PH10MQ с контактным датчиком | ||||
|
SP25M; REVO2 с контактным датчиком RSP3 | ||||
|
REVO2 с контактным датчиком RSP2 |
±(3,0+L/375) | |||
|
SP80 |
±(1,9+L/375) | |||
|
Пределы допускаемой абсолютной погрешности* | ||||
|
измерительных головок, мкм | ||||
|
PH20 с контактным датчиком TP20 |
±3,7 | |||
|
PH10MQ с контактным датчиком TP20 |
±2,9 | |||
|
PH10MQ с контактным датчиком TP200 |
±2,0 | |||
|
PH10MQ с контактным датчиком SP25M |
±1,8 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,0 | |||
|
REVO2 с контактным датчиком RSP3 |
±2,2 | |||
|
SP80 |
±1,6 | |||
|
Пределы допускаемой абсолютной погрешности* | ||||
|
сканирования с измерительной головкой, мкм / время | ||||
|
сканирования, с | ||||
|
PH10MQ с контактным датчиком SP25M |
±3,1/59 | |||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 | |||
|
SP80 |
±2,9/65 | |||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | ||||
|
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 | ||||
|
диапазон измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
20.15.12 |
25.15.12 |
30.15.12 |
35.15.12 | |
|
Диапазон измерений, мм | ||||
|
X |
От 0 до 2032 |
От 0 до 2540 |
От 0 до 3048 |
От 0 до 3556 |
|
Y |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Z1 |
От 0 до 1270 |
От 0 до 1270 |
От 0 до 1270 |
От 0 до 1270 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L -измеряемая длина, мм), мкм | ||||
|
PH20 с контактным датчиком TP20; PH10MQ с |
±(2,1+L/375) | |||
|
контактным датчиком TP20; PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M; REVO2 с контактным датчиком RSP3 | ||||
|
REVO2 с контактным датчиком RSP2 |
±(3,1+L/375) | |||
|
SP80 |
±(2,0+L/375) | |||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | ||||
|
PH20 с контактным датчиком TP20 |
±3,8 | |||
|
PH10MQ с контактным датчиком TP20 |
±3,3 | |||
|
PH10MQ с контактным датчиком TP200 |
±2,1 | |||
|
PH10MQ с контактным датчиком SP25M |
±1,9 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,2 | |||
|
REVO2 с контактным датчиком RSP3 |
±2,3 | |||
|
SP80 |
±1,7 | |||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время | ||||
|
сканирования, с | ||||
|
PH10MQ с контактным датчиком SP25M |
±3,3/59 | |||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 | |||
|
SP80 |
±3,1/65 | |||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% 1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 диапазон | ||||
|
измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
20.15.15 |
25.15.15 |
30.15.15 |
35.15.15 | |
|
Диапазон измерений, мм | ||||
|
X |
От 0 до 2032 |
От 0 до 2540 |
От 0 до 3048 |
От 0 до 3556 |
|
Y |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Z1 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Пределы допускаемой абсолютной объемной | ||||
|
погрешности* с измерительными головками (где L - | ||||
|
измеряемая длина, мм), мкм | ||||
|
PH20 с контактным датчиком TP20; PH10MQ с |
±(2,2+L/375) | |||
|
контактным датчиком TP20; PH10MQ с контактным | ||||
|
датчиком TP200; PH10MQ с контактным датчиком | ||||
|
SP25M; REVO2 с контактным датчиком RSP3 | ||||
|
REVO2 с контактным датчиком RSP2 |
±(3,2+L/375) | |||
|
SP80 |
±(2,1+L/375) | |||
|
Пределы допускаемой абсолютной погрешности* | ||||
|
измерительных головок, мкм | ||||
|
PH20 с контактным датчиком TP20 |
±3,9 | |||
|
PH10MQ с контактным датчиком TP20 |
±3,5 | |||
|
PH10MQ с контактным датчиком TP200 |
±2,2 | |||
|
PH10MQ с контактным датчиком SP25M |
±2,0 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,3 | |||
|
REVO2 с контактным датчиком RSP3 |
±2,4 | |||
|
SP80 |
±1,8 | |||
|
Пределы допускаемой абсолютной погрешности* | ||||
|
сканирования с измерительной головкой, мкм / время | ||||
|
сканирования, с | ||||
|
PH10MQ с контактным датчиком SP25M |
±3,4/59 | |||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 | |||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 | |||
|
SP80 |
±3,3/65 | |||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | ||||
|
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 | ||||
|
диапазон измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм | ||||
|
Наименование, характеристики |
Обозначение модификации | |||
|
40.15.15 |
25.20.15 |
30.20.15 |
35.20.15 | |
|
Диапазон измерений, мм, X |
От 0 до 4064 |
От 0 до 2540 |
От 0 до 3048 |
От 0 до 3556 |
|
Y |
От 0 до 1524 |
От 0 до 2032 |
От 0 до 2032 |
От 0 до 2032 |
|
Z1 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L - измеряемая длина, мм), мкм | ||||
|
PH20 с контактным датчиком TP20; PH10MQ с контактным датчиком TP20; PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M; REVO2 с |
±(2,2+L/350) |
±(3,0+L/375) | ||
|
контактным датчиком RSP3 REVO2 с контактным датчиком RSP2 |
±(3,2+L/350) |
±(4,0+L/375) | ||
|
SP80 |
±(2,1+L/350) |
±(2,9+L/375) | ||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | ||||
|
PH20 с контактным датчиком TP20 |
±3,9 |
±4,2 | ||
|
PH10MQ с контактным датчиком TP20 |
±3,5 |
±3,8 | ||
|
PH10MQ с контактным датчиком TP200 |
±2,2 |
±2,5 | ||
|
PH10MQ с контактным датчиком SP25M |
±2,0 |
±2,5 | ||
|
REVO2 с контактным датчиком RSP2 |
±3,6 |
±3,9 | ||
|
REVO2 с контактным датчиком RSP3 |
±2,7 |
±3,2 | ||
|
SP80 |
±1,8 |
±2,3 | ||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с PH10MQ с контактным датчиком SP25M |
±3,4/59 |
±3,9/59 | ||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 |
±3,0/59 | ||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 |
±3,0/9 | ||
|
SP80 |
±3,3/65 |
±3,8/65 | ||
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80%
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 диапазон измерений по оси Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм
|
Наименование, характеристики |
Обозначение модификации | ||
|
40.20.15 |
50.20.15 |
60.20.15 | |
|
Диапазон измерений, мм, X |
От 0 до 4064 |
От 0 до 5080 |
От 0 до 6096 |
|
Y |
От 0 до 2032 |
От 0 до 2032 |
От 0 до 2032 |
|
Z1 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L - измеряемая длина, мм), мкм | |||
|
PH20 с контактным датчиком TP20; PH10MQ с контактным датчиком TP20; PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M; REVO2 с |
±(3,0+L/350) | ||
|
контактным датчиком RSP3 REVO2 с контактным датчиком RSP2 |
±(4,0+L/350) | ||
|
SP80 |
±(2,9+L/350) | ||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | |||
|
PH20 с контактным датчиком TP20 |
±4,2 | ||
|
PH10MQ с контактным датчиком TP20 |
±3,8 | ||
|
PH10MQ с контактным датчиком TP200 |
±2,5 | ||
|
PH10MQ с контактным датчиком SP25M |
±2,5 | ||
|
REVO2 с контактным датчиком RSP2 |
±4,1 | ||
|
REVO2 с контактным датчиком RSP3 |
±3,4 | ||
|
SP80 |
±2,3 | ||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / | |||
|
время сканирования, с PH10MQ с контактным датчиком SP25M |
±3,9/59 | ||
|
REVO2 с контактным датчиком RSP3 |
±3,0/59 | ||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 | ||
|
SP80 |
±3,8/65 | ||
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | |||
|
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки PH20 | |||
|
диапазон измерений по оси |
Z уменьшается на 40 мм, для измерительных головок REVO2 и SP80 - на 120 мм | ||
|
Наименование, характеристики |
Обозначение модификации | ||||||
|
8.7.6 |
10.7.6 |
15.7.6 |
10.10.8 |
15.10.8 |
20.10.8 |
25.10.8 | |
|
Диапазон измерений, мм | |||||||
|
X |
От 0 до 813 |
От 0 до 1016 |
От 0 до 1524 |
От 0 до 1016 |
От 0 до 1524 |
От 0 до 2032 |
От 0 до 2556 |
|
Y |
От 0 до 711 |
От 0 до 711 |
От 0 до 711 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
|
Z1 |
От 0 до 610 |
От 0 до 610 |
От 0 до 610 |
От 0 до 813 |
От 0 до 813 |
От 0 до 813 |
От 0 до 813 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L - измеряемая длина, мм), | |||||||
|
мкм | |||||||
|
PH10MQ с контактным датчиком TP200; |
±(1,1+L/400) |
±(1,2+L/400) | |||||
|
PH10MQ с контактным датчиком SP25M; SP80 | |||||||
|
REVO2 с контактным датчиком RSP2 |
±(2,5+L/400) |
±(2,5+L/400) | |||||
|
REVO2 с контактным датчиком RSP3 |
±(1,5+L/400) |
±(1,5+L/400) | |||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | |||||||
|
PH10MQ с контактным датчиком TP200 |
±1,1 |
±1,2 | |||||
|
PH10MQ с контактным датчиком SP25M |
±0,9 |
±1,1 | |||||
|
REVO2 с контактным датчиком RSP2 |
±2,0 |
±2,0 | |||||
|
REVO2 с контактным датчиком RSP3 |
±1,5 |
±1,5 | |||||
|
SP80 |
±0,9 |
±1,1 | |||||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время | |||||||
|
сканирования, с | |||||||
|
PH10MQ с контактным датчиком SP25M |
±1,8/48 |
±2,2/48 | |||||
|
REVO2 с контактным датчиком RSP3 |
±3,0/48 |
±3,0/48 | |||||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 |
±3,0/9 | |||||
|
SP80 |
±1,6/53 |
±1,7/53 | |||||
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80%
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки REVO2 диапазон измерений по оси Z уменьшается на 35,6 мм, для измерительной головки SP80 - на 20 мм
|
Наименование, характеристики |
Обозначение модификации | ||||||
|
15.12.10 |
20.12.10 |
25.12.10 |
25.15.10 |
20.15.15 |
25.15.15 |
25.20.15 | |
|
Диапазон измерений, мм | |||||||
|
X |
От 0 до 1524 |
От 0 до 2032 |
От 0 до 2540 |
От 0 до 2540 |
От 0 до 3048 |
От 0 до 3556 |
От 0 до 2540 |
|
Y |
От 0 до 1220 |
От 0 до 1220 |
От 0 до 1220 |
От 0 до 1525 |
От 0 до 1525 |
От 0 до 1525 |
От 0 до 2032 |
|
Z1 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1016 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
От 0 до 1524 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L - измеряемая длина, мм), | |||||||
|
мкм | |||||||
|
PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M; REVO2 с контактным датчиком RSP3 |
±(1,6+L/400) |
±(2,2+L/400) |
±(2,5+L/400) | ||||
|
uSP80 REVO2 с контактным датчиком RSP2 |
±(2,6+L/400) |
±(3,2+L/400) |
±(3,5+L/400) | ||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм | |||||||
|
PH10MQ с контактным датчиком TP200 |
±1,3 |
±2,0 |
±2,3 | ||||
|
PH10MQ с контактным датчиком SP25M |
±1,3 |
±1,8 |
±2,1 | ||||
|
REVO2 с контактным датчиком RSP2 |
±2,0 |
±3,3 |
±3,8 | ||||
|
REVO2 с контактным датчиком RSP3 |
±1,6 |
±3,3 |
±3,8 | ||||
|
SP80 |
±1,3 |
±1,8 |
±2,1 | ||||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время | |||||||
|
сканирования, с PH10MQ с контактным датчиком SP25M |
±2,3/48 |
±2,5/48 |
±2,6/48 | ||||
|
REVO2 с контактным датчиком RSP3 |
±3,0/48 |
±3,0/48 |
±3,0/48 | ||||
|
REVO2 с контактным датчиком RSP2 |
±3,0/9 |
±3,0/9 |
±3,0/9 | ||||
|
SP80 |
±1,8/53 |
±2,0/53 |
±2,4/53 | ||||
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80%
1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки REVO2 диапазон измерений по оси Z уменьшается на 35,6 мм, для измерительной головки SP80 - на 20 мм
|
Наименование, характеристики |
Обозначение модификации | ||||||
|
8.7.6 |
10.7.6 |
15.7.6 |
10.10.8 |
15.10.8 |
20.10.8 |
25.10.8 | |
|
Диапазон измерений, мм X Y Z1 |
От 0 до 813 От 0 до 711 От 0 до 610 |
От 0 до 1016 От 0 до 711 От 0 до 610 |
От 0 до 1524 От 0 до 711 От 0 до 610 |
От 0 до 1016 От 0 до 1016 От 0 до 813 |
От 0 до 1524 От 0 до 1016 От 0 до 813 |
От 0 до 2032 От 0 до 1016 От 0 до 813 |
От 0 до 2556 От 0 до 1016 От 0 до 813 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L -измеряемая длина, мм), мкм PH10MQ с контактным датчиком TP200; PH10MQ с контактным датчиком SP25M и SP80 |
±(0,7+L/600) |
±(0,8+L/600) | |||||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм PH10MQ с контактным датчиком TP200 PH10MQ с контактным датчиком SP25M SP80 |
±1,1 ±0,9 ±0,9 |
±1,2 ±1,1 ±1,1 | |||||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с PH10MQ с контактным датчиком SP25M SP80 |
±1,8/48 ±1,6/53 |
±2,2/48 ±1,7/53 | |||||
|
Наименование, характеристики |
Обозначение модификации | ||
|
15.12.10 |
20.12.10 |
25.12.10 | |
|
Диапазон измерений, мм X Y Z1 |
От 0 до 1524 От 0 до 1220 От 0 до 1016 |
От 0 до 2032 От 0 до 1220 От 0 до 1016 |
От 0 до 2540 От 0 до 1220 От 0 до 1016 |
|
Пределы допускаемой абсолютной объемной погрешности* с измерительными головками (где L - измеряемая длина, мм), мкм PH10MQ с контактным датчиком TP200; SP80 и PH10MQ с контактным датчиком SP25M; |
±(0,9+L/600) | ||
|
Пределы допускаемой абсолютной погрешности* измерительных головок, мкм PH10MQ с контактным датчиком TP200 PH10MQ с контактным датчиком SP25M SP80 |
±1,3 ±1,3 ±1,3 | ||
|
Пределы допускаемой абсолютной погрешности* сканирования с измерительной головкой, мкм / время сканирования, с PH10MQ с контактным датчиком SP25M SP80 |
±2,3/48 ±1,8/53 | ||
|
Примечание: * - при температуре окружающего воздуха от плюс 19 до плюс 21 °С и относительной влажности воздуха не более 80% 1 - Диапазон измерений по оси Z указан для измерительных головок PH10MQ. Для измерительной головки SP80 диапазон измерений по оси Z уменьшается на 20 мм | |||
|
Наименование параметра |
PH10M/MQ, LC15Dx |
PH10M/MQ, LC60Dx |
PH10M/MQ, L100 |
PH10M/MQ, XC65Dx |
PH10M/MQ, XC65Dx-LS |
|
Пределы допускаемой абсолютной погрешности измерений отклонений формы при использовании 25 случайных точек, мкм |
±7,0 |
±20,0 |
±15,0 |
±25,0 |
±35,0 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений формы при использовании 95% точек, мкм |
±7,6 |
±36,0 |
±26,0 |
±48,0 |
±60,0 |
|
Пределы допускаемой абсолютной погрешности измерений при использовании всех точек, мкм |
±15,0 |
±30,0 |
±20,0 |
±45,0 |
±80,0 |
|
Примечание: * - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80% | |||||
Таблица 7 - технические характеристики лазерных сканеров
|
Модель лазерного сканера |
LC15Dx |
LC60Dx |
L100 |
XC65Dx |
XC65Dx-Ls |
|
Ширина линии, мм |
18 |
60 |
110 |
3 x 65 |
3 x 65 |
|
Расстояние сканирования, мм |
60 |
95 |
105 |
75 |
170 |
|
Предел измерений, мм |
15 |
60 |
60 |
3 x 65 |
3 x 65 |
|
Скорость снятия точек, точек/с |
70 000 |
75 000 |
200 000 |
3 x 25 000 |
3 x 25 000 |
|
Разрешение, мм |
0,022 |
0,060 |
0,042 |
0,065 |
0,065 |
|
Вес, г |
370 |
390 |
460 |
440 |
480 |
|
Лазерное излучение (в соответствии с ГОСТ IEC 60825-12013) |
2 класс |
2 класс |
2 класс |
2 класс |
2 класс |
Таблица 8 - Габаритные размеры и масса КИМ
|
Обозначение модификации |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
ALTERA S 7.5.5 |
1573 |
1257 |
2505 |
637 |
|
ALTERA S 8.7.6 |
1673 |
1460 |
2705 |
892 |
|
ALTERA S 10.7.6 |
1876 |
1460 |
2705 |
1029 |
|
ALTERA S 15.7.6 |
2384 |
1460 |
2575 |
1859 |
|
ALTERA S 10.10.8 |
1876 |
1765 |
2985 |
1546 |
|
ALTERA S 12.10.8 |
2080 |
1765 |
2985 |
1764 |
|
ALTERA S 15.10.8 |
2384 |
1765 |
2985 |
2289 |
|
ALTERA S 20.10.8 |
2892 |
1765 |
2985 |
3426 |
|
ALTERA M 8.7.6 |
2083 |
1786 |
2702 |
1739 |
|
ALTERA M 10.7.6 |
2286 |
1782 |
2702 |
1968 |
|
ALTERA M 10.10.8 |
2286 |
2091 |
3108 |
2388 |
|
ALTERA M 15.10.8 |
2794 |
2091 |
3108 |
3101 |
|
ALTERA M20.10.8 |
3301 |
2091 |
3108 |
4399 |
|
ALTERA M25.10.8 |
3811 |
2091 |
3108 |
5633 |
|
ALTERA M 15.12.10 |
2794 |
2295 |
3514 |
3478 |
|
ALTERA M 20.12.10 |
3301 |
2295 |
3514 |
4935 |
|
ALTERA M 25.12.10 |
3811 |
2295 |
3514 |
6317 |
|
ALTERA M 30.12.10 |
4435 |
2295 |
3514 |
9093 |
|
ALTERA M 20.15.10 |
3301 |
2595 |
3514 |
5484 |
|
ALTERA M 25.15.10 |
3811 |
2595 |
3514 |
7392 |
|
ALTERA M 30.15.10 |
4435 |
2595 |
3514 |
10621 |
|
ALTERA M 35.15.10 |
4942 |
2595 |
3514 |
12103 |
|
ALTERA M 20.15.12 |
3301 |
2595 |
4017 |
5484 |
|
ALTERA M 25.15.12 |
3811 |
2595 |
4017 |
7392 |
|
ALTERA M 30.15.12 |
4435 |
2595 |
4017 |
10621 |
|
ALTERA M 35.15.12 |
4942 |
2595 |
4017 |
12103 |
|
ALTERA M 20.15.15 |
3301 |
2595 |
4525 |
5484 |
|
ALTERA M 25.15.15 |
3811 |
2595 |
4525 |
7392 |
|
ALTERA M 30.15.15 |
4435 |
2595 |
4525 |
10621 |
|
ALTERA M 35.15.15 |
4942 |
2595 |
4525 |
12103 |
|
ALTERA M 40.15.15 |
5452 |
2595 |
4575 |
14913 |
|
ALTERA M 25.20.15 |
3811 |
3103 |
4525 |
9046 |
|
ALTERA M 30.20.15 |
4435 |
3103 |
4525 |
12904 |
|
ALTERA M 35.20.15 |
4942 |
3103 |
4525 |
14886 |
|
ALTERA M 40.20.15 |
5452 |
3103 |
4575 |
18369 |
|
ALTERA M 50.20.15 |
6808 |
3132 |
4675 |
27164 |
|
ALTERA M 60.20.15 |
7832 |
3132 |
4725 |
34657 |
|
ALTERA SL 8.7.6 |
2012 |
1786 |
2702 |
1622 |
|
ALTERA SL 10.7.6 |
2240 |
1786 |
2702 |
1832 |
|
ALTERA SL 15.7.6 |
2738 |
1786 |
2702 |
2746 |
|
ALTERA SL 10.10.8 |
2240 |
2091 |
3108 |
2639 |
|
ALTERA SL 15.10.8 |
2738 |
2091 |
3108 |
3452 |
|
ALTERA SL 20.10.8 |
3245 |
2091 |
3108 |
4861 |
Продолжение таблицы 8
|
Обозначение модификации |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
ALTERA SL 25.10.8 |
3753 |
2091 |
3108 |
6809 |
|
ALTERA SL 15.12.10 |
2738 |
2295 |
3514 |
4021 |
|
ALTERA SL 20.12.10 |
3245 |
2295 |
3514 |
5639 |
|
ALTERA SL 25.12.10 |
3753 |
2295 |
3514 |
7842 |
|
ALTERA SL 25.15.10 |
3753 |
2595 |
3514 |
9736 |
|
ALTERA SL 20.15.15 |
3245 |
2595 |
4525 |
7914 |
|
ALTERA SL 25.15.15 |
3753 |
2595 |
4525 |
9757 |
|
ALTERA SL 25.20.15 |
3753 |
3103 |
4525 |
11415 |
|
ALTERA SL 8.7.6 HA |
2012 |
1786 |
2702 |
1622 |
|
ALTERA SL 10.7.6 HA |
2240 |
1786 |
2702 |
1832 |
|
ALTERA SL 15.7.6 HA |
2738 |
1786 |
2702 |
2746 |
|
ALTERA SL 10.10.8 HA |
2240 |
2091 |
3108 |
2639 |
|
ALTERA SL 15.10.8 HA |
2738 |
2091 |
3108 |
3452 |
|
ALTERA SL 20.10.8 HA |
3245 |
2091 |
3108 |
4861 |
|
ALTERA SL 25.10.8 HA |
3753 |
2091 |
3108 |
6809 |
|
ALTERA SL 15.12.10 HA |
2738 |
2295 |
3514 |
4021 |
|
ALTERA SL 20.12.10 HA |
3245 |
2295 |
3514 |
5639 |
|
ALTERA SL 25.12.10 HA |
3753 |
2295 |
3514 |
7842 |
Таблица 9 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
1 ч 24 ч
|
От +15 до +30 1,0 2,0 1,0/м 80 |
|
Расход воздуха, нл/мин |
от 75 до 660 |
|
Давление сжатого воздуха, кПа |
620 |
|
Напряжение питания переменного тока, В |
220 +/- 22 |
|
Частота переменного тока, Гц |
50/60 |
