Сведения о средстве измерений: 78749-20 Приборы оптические координатно-измерительные бесконтактные

Номер по Госреестру СИ: 78749-20
78749-20 Приборы оптические координатно-измерительные бесконтактные
(Creaform серии HandySCAN)

сертификация программного обеспечения
Внешний вид. Приборы оптические координатно-измерительные бесконтактные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид. Приборы оптические координатно-измерительные бесконтактные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид. Приборы оптические координатно-измерительные бесконтактные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3

Общие сведения

Дата публикации - 26.08.2020
Срок свидетельства - 15.07.2025
Номер записи - 177872
ID в реестре СИ - 1380775
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

HandySCAN BLACK™ | Elite, HandySCAN BLACK™, HandySCAN BLACK|Elite, HandySCAN BLACK ᵀᴹ|Elite, HandySCAN BLACK ᵀᴹ, HandySCAN 307, Creaform серии HandySCAN 307, Creaform серии HandySCAN, Creaform HandySCAN Black|Elite, Creaform HandySCAN BLACK Elite,

Производитель

Изготовитель - Фирма "Creaform Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 46
Выдано извещений - 0
Кол-во периодических поверок - 32
Кол-во средств измерений - 21
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1207 от 2020.07.15 ПРИКАЗ об утверждении типов СИ 32 ГЕВ

Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Creaform Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
78808-20
28.07.2025
Приборы оптические координатно-измерительные бесконтактные, Creaform Go!SCAN SPARK™
Фирма "Creaform Inc." (КАНАДА )
ОТ
МП
1 год
78749-20
15.07.2025
Приборы оптические координатно-измерительные бесконтактные, Creaform серии HandySCAN
Фирма "Creaform Inc." (КАНАДА )
ОТ
МП
1 год

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Creaform HandySCAN BLACK Elite
  • Creaform серии HandySCAN 307
  • Creaform HandySCAN Black|Elite
  • HandySCAN BLACK™
  • HandySCAN BLACK ᵀᴹ|Elite
  • HandySCAN 307
  • HandySCAN BLACK ᵀᴹ
  • 28 3 21 0 9 2 7
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • HandySCAN BLACK™ | Elite
  • Creaform серии HandySCAN
  • HandySCAN BLACK|Elite
  • 16 6 10 0 15 6 9
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • HandySCAN BLACK™ | Elite
  • Creaform HandySCAN BLACK Elite
  • 2 1 1 0 2 1 1

    Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тюменский ЦСМ
    Тюменская область
    22216 22216

    Программное обеспечение

    Приборы работают под управлением программного обеспечения (далее - ПО) «VXelements», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    VXelements

    Номер версии (идентификационный номер ПО), не ниже

    7.0.1

    Цифровой идентификатор ПО

    18e1e982

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам оптическим координатно-измерительным бесконтактным Creaform серии HandySCAN Техническая документация «Creaform Inc.», Канада

    Поверка

    Поверка

    осуществляется по документу МП АПМ 46-19 «Приборы оптические координатноизмерительные бесконтактные Creaform серии HandySCAN. Методика поверки», утверждённому ООО «Автопрогресс-М» «02» октября 2019 года.

    Основные средства поверки:

    - система лазерная измерительная Renishaw XL-80 (рег. № 35362-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «Creaform Inc.», Канада
    Адрес: 4700 rue de la Pascaline, Lёvis QC G6W 0L9, Canada
    Тел.: +33 0 4 57 38 31 55
    E-mail: creaform.support@ametek.com

    Заявитель


    Акционерное общество «АЙКЬЮБ Технологии»
    ИНН 7728361686
    Адрес: 117342, г. Москва, ул. Бутлерова, дом 17Б, эт. 2, пом. XI, ком. 60Е, офис 46
    Тел.: +7 (495) 269-62-22
    E-mail: info@iqb.ru

    Испытательный центр


    Общество с ограниченной ответственностью «Автопрогресс-М»
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции и построении на их основе в режиме реального времени трёхмерной модели в виде облака точек, и преобразовании его в полигоны. Позиционирование сканера в пространстве во время проведения измерений осуществляется с помощью специальных меток, нанесенных на объект сканирования и/или на окружающие предметы. Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 1.

    Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.

    На корпусе приборов с тыльной стороны располагаются шесть многофункциональных клавиш, позволяющих изменить режим его работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней части приборов располагается индикаторная лампа, предназначенная для помощи оператору с определением фокусного расстояния.

    Приборы выпускаются в трёх модификациях, которые различаются между собой внешним видом, значениями метрологических и некоторых технических характеристик. Приборы модификации HandySCAN 307™ оснащены двумя лазерными излучателями красного спектра, приборы модификаций HandySCAN BLACK™ и HandySCAN BLACK™ | Elite оснащены соответственно двумя и тремя лазерными излучателями синего спектра.

    Для повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MaxSHOT Next™ | Elite (далее -устройство MaxSHOT). Общий вид прибора оптического координатно-измерительного фотограмметрического MaxSHOT приведён на рисунке 4. При помощи устройства MaxSHOT проводиться построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

    Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

    Общий вид приборов представлен на рисунке 2, общий вид идентификационной таблички представлен на рисунке 3.

    Внешний вид. Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN), http://oei-analitika.ru

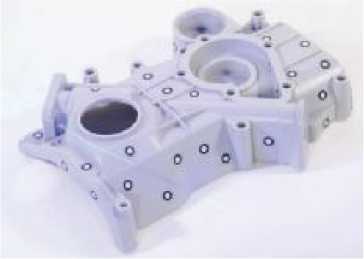

    Рисунок 1 - Общий вид меток и пример их нанесения на объект сканирования

    Внешний вид. Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN), http://oei-analitika.ru

    а)                                      б)                                  в)

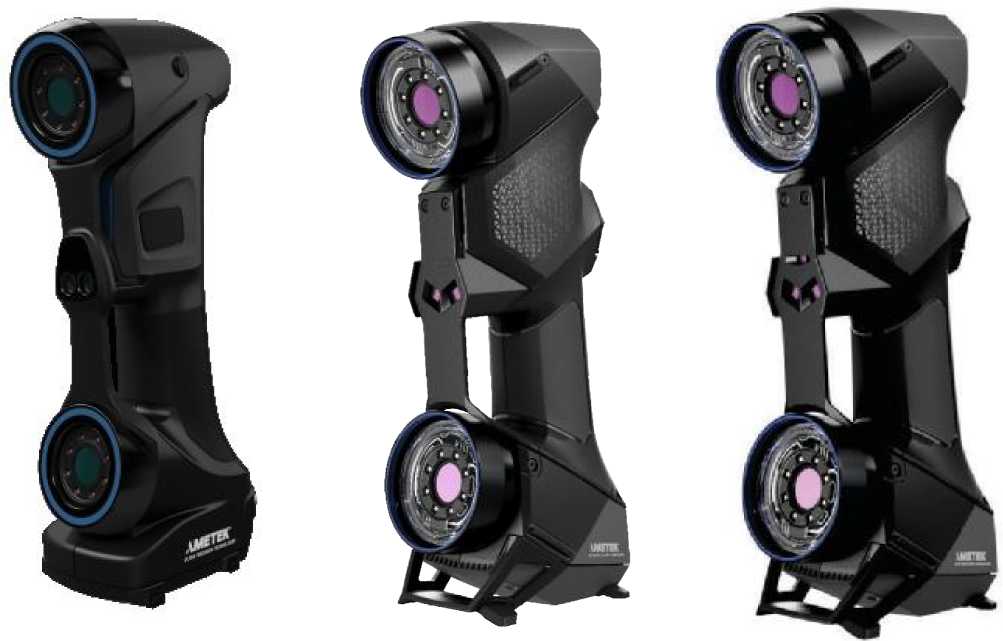

    Рисунок 2 - Общий вид приборов оптических координатно-измерительных бесконтактных

    Creaform

    а) HandySCAN 307™; б) HandySCAN BLACK™; в) HandySCAN BLACK™ | Elite

    CREAFQRM

    г ModeHandySCAN BLACK”|Elite

    ! Senal; 92 70320            Г75>

    | Rating 24v “0.6A

    | Made in Canada

    i Manufactured        Z—*x ■ fa

    | June 2019

    = Patents: Mw.creaf<xrn3d.com patents 4tW de a Paso r* l^ie (Qc G6W (X? Canada

    Рисунок 3 - Общий вид идентификационной таблички с местом расположения заводского (серийного) номера прибора

    Внешний вид. Приборы оптические координатно-измерительные бесконтактные (Creaform серии HandySCAN), http://oei-analitika.ru

    Рисунок 4 - Общий вид прибора оптического координатно-измерительного фотограмметрического MaxSHOT


    Таблица 4 - Комплектность приборов

    Наименование

    Обозначение

    Количество

    Прибор (модель в соответствии с заказом потребителя)

    -

    1 шт.

    Калибровочная пластина

    -

    1 шт.

    Соединительный кабель

    -

    1 шт.

    Блок питания постоянного тока

    -

    1 шт.

    Прибор оптический координатно-измерительный фотограмметрический MaxSHOT Next™

    По заказу

    Комплект специальных меток

    1 шт.

    Инструмент для удаления меток

    1 шт.

    CD диск с ПО

    1 шт.

    Руководство по эксплуатации на русском языке

    1 экз.

    Кейс для транспортировки

    -

    1 шт.

    Методика поверки

    МП АПМ 46-19

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    HandySCAN

    307™

    HandySCAN BLACK™

    HandySCAN BLACK™ | Elite

    Диапазон   измерений   геометрических

    размеров объектов, мм

    от 100 до

    4000

    от 50 до 4000

    от 50 до 4000

    Диапазон   измерений   геометрических

    размеров объектов совместно с устройством MaxSHOT, мм

    от 100 до

    10000

    от 50 до

    10000

    от 50 до

    10000

    Пределы    допускаемой    абсолютной

    погрешности     (при     доверительной

    вероятности       0,67)       измерений

    геометрических размеров объектов, мм

    ±(0,02+0,10-L)

    ±(0,02+0,06-L)

    ±(0,02+0,04-L)

    где L - длина объекта в метрах

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Пределы    допускаемой    абсолютной

    погрешности     (при     доверительной

    вероятности       0,67)       измерений

    геометрических размеров объектов при проведении комбинированных измерений совместно с устройством MaxSHOT Next™ | Elite, мм

    ±(0,020+0,015<L)

    где L - длина объекта в метрах

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация

    HandySCAN

    HandySCAN

    HandySCAN

    307™

    BLACK™

    BLACK™ | Elite

    Расстояние до измеряемых объектов, мм

    от 175 до 425

    Дискретность измерений, мм

    0,010

    0,025

    Лазерное излучение:

    - мощность, не более, мВт

    1

    - длина волны, нм

    660

    - класс по ГОСТ 31581-2012

    2

    Скорость измерений в секунду

    480 000

    800 000

    1 300 000

    Напряжение   питания   от   источника

    постоянного тока, В

    12

    24

    Габаритные размеры (ДхШхВ), мм, не

    77х122хх294

    79х142хх288

    более

    Масса, кг, не более

    0,85

    0,94

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +40

    - относительная влажность, %

    от 10 до 90


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
