Номер по Госреестру СИ: 78821-20
78821-20 Резервуары (танки) стальные горизонтальные
(РГС-670, РГС-680)
Назначение средства измерений:
Резервуары (танки) стальные горизонтальные РГС-670, РГС-680 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна.

Внешний вид.
Резервуары (танки) стальные горизонтальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным горизонтальным РГС-670, РГС-680
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 1076-7-2019 «Инструкция. ГСИ. Резервуары (танки) стальные горизонтальные РГС-670, РГС-680. Методика поверки», утвержденному ФГУП «ВНИИР» 14 октября 2019 г.
Основные средства поверки:
-
- сканер лазерный Trimble TX6 (регистрационный номер 68322-17);
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
Изготовитель
Общество с ограниченной ответственностью «Амурская нефтебаза» (ООО «АНБ»)ИНН 2724206962
Адрес: 680018, Хабаровский край, г. Хабаровск, ул. Кирова, 1, литер У, офис 40
Телефон/факс: +7 (4212) 45-06-06/ (4212) 47-81-18
Web-сайт: www.anb27.ru
E-mail: info@anb27.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, 7А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail: office@vniir.org
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 670 м3, 680 м3.
Резервуары (танки) - это грузовые отсеки в корпусе наливного судна (танкера) «Галактик», разделенные в продольной плоскости судна диаметральной переборкой и двумя поперечными переборками.
Резервуары РГС-670, РГС-680 расположены с левого и правого борта танкера в его носовой, средней и кормовой части и представляют собой прямоугольные сосуды с вертикальными боковыми стенками.
Поперечные переборки танков представляют собой вертикальную стенку из листовой стали, подкрепленную силовым набором.
Резервуары (танки) стальные горизонтальные РГС-670 с заводскими номерами 1, 2, 8, РГС-680 с заводскими номерами 3, 4, 5, 6, 7 расположены на нефтеналивном судне «Галактик».

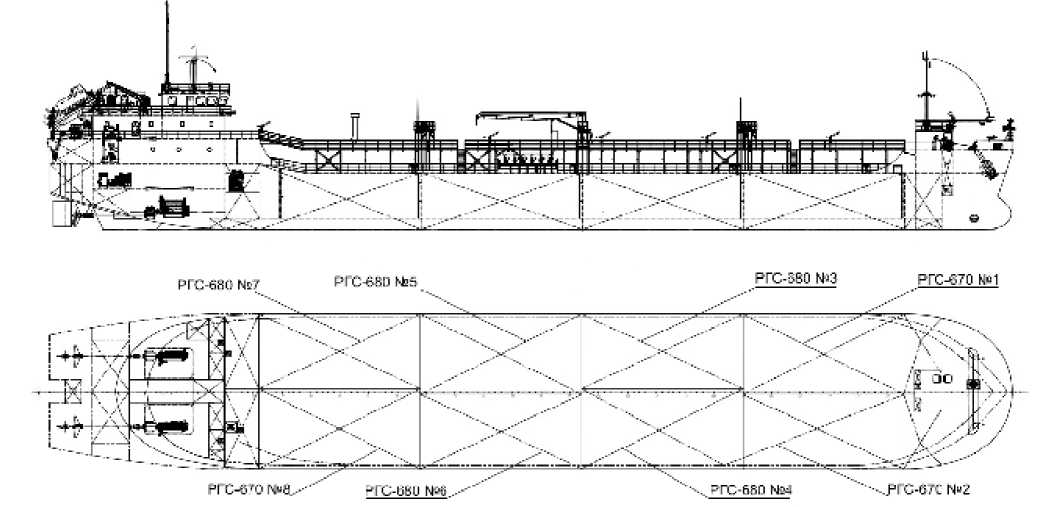

Эскиз общего вида, заводские номера и расположение резервуаров РГС-670, РГС-680 представлены на рисунке 1.

Рисунок 1 - Эскиз общего вида резервуаров РГС-670, РГС-680
Пломбирование резервуаров (танков) стальных горизонтальных РГС-670, РГС-680, не предусмотрено.
Т а б л и ц а 3-
Наименование |
Обозначение |
Количество |
Резервуар (танк) стальной горизонтальный |
РГС-670 |
3 шт. |
Резервуар (танк) стальной горизонтальный. Паспорт |
- |
3 экз. |
Градуировочная таблица |
- |
3 экз. |
Резервуар (танк) стальной горизонтальный |
РГС-680 |
5 шт. |
Резервуар (танк) стальной горизонтальный. Паспорт |
- |
5 экз. |
Градуировочная таблица |
- |
5 экз. |
Методика поверки |
МП 1076-7-2019 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
РГС-670 |
РГС-680 | |
Номинальная вместимость, м3 |
670 |
680 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -40 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
