Сведения о средстве измерений: 78823-20 Датчики вакуумные комбинированные

Номер по Госреестру СИ: 78823-20
78823-20 Датчики вакуумные комбинированные
(VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E)

Назначение средства измерений:
Датчики вакуумные комбинированные VSM, модификаций VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E (далее датчики VSM), предназначены для измерений абсолютного давления негорючих газов.

сертификация программного обеспечения
Внешний вид. Датчики вакуумные комбинированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики вакуумные комбинированные
Рисунок № 1
Внешний вид. Датчики вакуумные комбинированные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики вакуумные комбинированные
Рисунок № 2
Внешний вид. Датчики вакуумные комбинированные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики вакуумные комбинированные
Рисунок № 3
Внешний вид. Датчики вакуумные комбинированные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Датчики вакуумные комбинированные
Рисунок № 4

Общие сведения

Дата публикации - 26.08.2020
Срок свидетельства - 23.07.2025
Номер записи - 177922
ID в реестре СИ - 1380725
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

VSM79DL, VSM77DL, VSM77D,

Производитель

Изготовитель - Фирма "Thyracont Vacuum Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 75
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений - 22
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1256 от 2020.07.23 ПРИКАЗ об утв типов СИ 31 ГЕВ

Наличие аналогов СИ: Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thyracont Vacuum Instruments GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
78823-20
23.07.2025
Датчики вакуумные комбинированные, VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E
Фирма "Thyracont Vacuum Instruments GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • VSM77DL
  • VSM79DL
  • VSM77D
  • 44 3 41 3 1 44 41 3
    ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
    (RA.RU.310690)
  • VSM79DL
  • VSM77DL
  • 28 11 28 0 0 7 7 0
    АО «ИСС»
    (РОСС СОБ 3.00092.2013)
  • VSM77DL
  • 3 0 3 0 3 0 3

    Стоимость поверки Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    8071 8071

    Программное обеспечение

    Микропроцессорное программное обеспечение датчиков VSM встроенное, обеспечивает управление и диагностику, обработку сигналов и связь с внешними устройствами через аналоговый сигнал или интерфейс RS485.

    Контроллеры датчиков VSM имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой. ПО выполняет следующие функции : выбор единицы измерений давления, прием, обработка и отображение измерительной информации , формирование выходных сигналов, передача данных, включе-ние/выключение. С помощью ПО осуществляется автоматическая диагностика, вывод на экран контроллера сообщений об ошибках и передача данных на внешнее устройство.

    Внешнее ПО Vacugraph выполняет следующие функции : снятие измерений с датчиков VSM, сохранение измерений в виде графиков, выбор единицы измерения, установка реле.

    Идентификационные данные встроенного ПО датчиков VSM приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного программного обеспечения

    Идентификационные данные (признаки) программного обеспечения

    Значение

    1

    2

    Идентификационное наименование программного обеспечения

    VSM

    Номер версии (идентификационный номер) программного обеспечения встроенного в датчик вакуумный комбинированный VSM

    не ниже 0210

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных

    Окончание таблицы 1

    1

    2

    Алгоритм вычисления цифрового идентификатора программного (контрольная сумма)

    CS=(£всех кодов, переведенных согласно ASCII) mod 64 +64

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные внешнего ПО приведены в таблице 2.

    Таблица 2 - Идентификационные данные внешнего программного обеспечения VacuGraph

    Идентификационное данные (признаки) программного обеспечения

    Значение

    Идентификационное наименование программного обеспечения

    VacuGraph

    Номер версии (идентификационный номер) программного обеспечения

    Не ниже 11.0

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого (кода)

    CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных

    Алгоритм вычисления цифрового идентификатора программного (контрольная сумма)

    CS=(£всех кодов, переведенных согласно ASCII) mod 64+64


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и с помощью наклейки на корпусе датчика VSM.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к вакуумным датчикам комбинированным VSM, модификаций VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E

    ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 140-8 1403 Па

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1  1407 Па, утверждена приказом Росстандарта РФ от 06.12.2019 г. № 2900;

    Техническая документация изготовителя Thyracont Vacuum Instruments GmbH

    Поверка

    Поверка

    осуществляется по документу РТ-МП-6148-443-2020 «ГСИ. Датчики вакуумные комбинированные VSM, модификаций VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E. Методика поверки», утвержденному ФБУ «Ростест-Москва» 14.01.2020 г.

    Основные средства поверки:

    - установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 140-5 до 1103 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 140-2 до 1403 Па и ±15 % в диапазоне от 140-5 до 140-2 Па (регистрационный номер в Федеральном информационном фонде 53639-13);

    - вакуумметр ионизационный образцовый 2-го разряда ВИО-1 c диапазоном измерений абсолютного давления от 7 • 10-9 до 1-101 Па, с допускаемой относительной погрешностью ±10 % в диапазоне от 1-10-7 до 1-101 Па и ±30 % в диапазоне от 7 •IO-9 до 1,1-10"7 Па (регистрационный номер в Федеральном информационном фонде 9862-85);

    • - калибратор-контроллер давления PPC4-A100Ks c диапазоном измерения и воспроизведения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью, с допускаемой относительной погрешностью ±0,01 % от диапазона, в режиме измерений давления и ±0,011 % от диапазона, в режиме воспроизведения давления (регистрационный номер в Федеральном информационном фонде 27758-08);

    • - мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 54848-13);

    • - источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.


    Изготовитель


    Thyracont Vacuum Instruments GmbH, Германия
    Адрес: Max-Emanuel-StraBe, 10, 94036, Passau, GERMANY
    Телефон: +49(851)95986-0
    Факс: +49(851)95986-40
    Web-сайт: www.thyracont.com

    Заявитель


    Общество с ограниченной ответственностью «АКТАН ВАКУУМ»
    (ООО «АКТАН ВАКУУМ»)
    Юридический адрес: 141191, Московская обл., г. Фрязино, ул. Станционная, д. 2, корп. 1, помещение 207
    Телефон: +7 (495) 725-26-28
    E-mail: post@actan.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
    (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru

    Принцип действия датчиков вакуумных комбинированных VSM, модификаций VSM77D, VSM77DL, VSM77E, VSM78D, VS-3M78DL, 3VSM78E, VSM79D, VSM79DL, VSM79E:

    • - в диапазоне измерений свыше 240"3 до 1403 гПа, основан на изменении теплопроводности газа под воздействием измеряемого абсолютного давления, что приводит к изменению температуры нити накала, которая является плечом измерительной мостовой схемы теплового измерительного датчика сопротивления, входящего в состав датчика VSM. Изменение сопротивления этого плеча приводит к разбалансу моста, при этом возникает электрический сигнал, пропорциональный давлению;

    • - в диапазоне измерений от 540"9 до 240"3 гПа, заключается в ионизации газа с помощью тлеющего разряда Пеннинга, возникающего при приложении высокого напряжения между катодом и анодом в постоянном магнитном поле инверсно-магнетронного датчика с холодным катодом, входящего также в состав датчика VSM.

    Конструктивно датчики VSM выполнены в виде единого корпуса, в котором расположены измерительный электронный блок и два измерительных датчика: тепловой измерительный датчик сопротивления и инверсно-магнетронный датчик с холодным катодом. Управление работой датчиков VSM осуществляется с помощью кнопок, расположенных на их верхней панели.

    Датчики VSM могут обеспечивать отображение информации об измерениях на встроенном жидкокристаллическом дисплее.

    С датчиками VSM могут применяться контроллеры VD10S8, VD12S2 и VD14S4. Управление работой в этом случае осуществляется с помощью контроллера.

    На корпусе датчиков VSM установлены разъемы для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485) виде или в аналоговом (0 - 10 В постоянного тока) виде (только для модификаций VSM77D, VSM77DL, VSM78D, VSM78DL, VSM79D, VSM79DL). Для модификаций VSM77E, VSM78E, VSM79E установлены разъемы для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485 или EtherCAT) виде.

    Датчики VSM предусматривают снятие показаний с помощью внешнего программного обеспечения VacuGraph, установленном на компьютере.

    Датчики VSM выпускается в девяти модификациях: VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E.

    Датчики VSM, модификаций VSM77D, VSM77DL, VSM78D, VSM78DL, VSM79D, VSM79DL, обеспечивают отображение информации при помощи контроллера VD10S8, VD12S2 или VD14S4, подключённого через разъём для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485) виде, или через разъём для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485) или аналоговом (0 - 10 В постоянного тока) виде.

    Датчики VSM, модификаций VSM77DL, VSM78DL, VSM79DL, дополнительно обеспечивают отображение информации на встроенном жидкокристаллическом дисплее.

    Датчики VSM, модификаций VSM77E, VSM78E, VSM79E, обеспечивают отображение информации при помощи контроллеров VD10S8, VD12S2 или VD14S4, подключаемых через разъём для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485) виде, или через разъём для вывода значений измеряемых параметров в цифровом (по интерфейсу RS485 или Ether CAT).

    Датчики VSM, модификаций VSM77D, VSM77DL, VSM77E, оснащены присоединительными фланцами ISO-KF DN25(KF25, NW25). Датчики VSM, модификаций VSM78D, VSM78DL, VSM78E, оснащены присоединительными фланцами ISO-KF DN40 (KF40, NW40). Датчики VSM, модификаций VSM79D, VSM79DL, VSM79E, оснащены присоединительными фланцами CF-F DN40 (CF 2.75”, CF40, CF35).

    Общий вид датчиков VSM, модификаций VSM77D, VSM77DL, VSM78D, VSM78DL, VSM79D, VSM79DL, представлен на рисунке 1. Общий вид датчиков VSM, модификаций VSM77E, VSM78E, VSM79E, представлен на рисунке 2. Общий вид контроллеров VD10S8, VD12S2 и VD14S4 представлен на рисунках 3 и 4.

    Внешний вид. Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков вакуумных комбинированных VSM, модификаций VSM77D, VSM77DL, VSM78D, VSM78DL, VSM79D, VSM79DL

    Внешний вид. Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E), http://oei-analitika.ru

    Рисунок 2 - Общий вид датчиков вакуумных комбинированных VSM, модификаций VSM77E, VSM78E, VSM79E

    Внешний вид. Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E), http://oei-analitika.ru

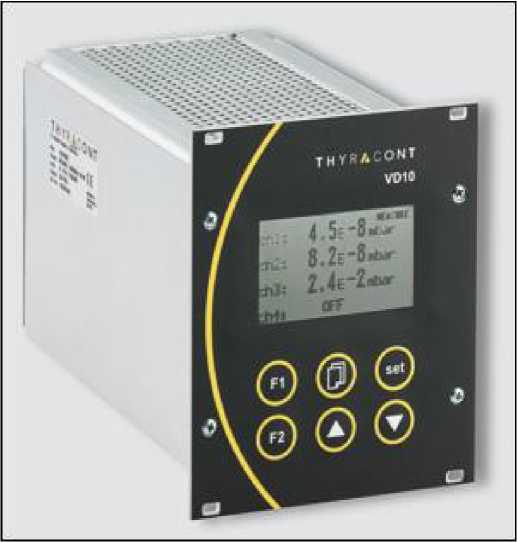

    Рисунок 3 - Общий вид контроллера VD10S8

    Внешний вид. Датчики вакуумные комбинированные (VSM, мод. VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E, VSM79D, VSM79DL, VSM79E), http://oei-analitika.ru

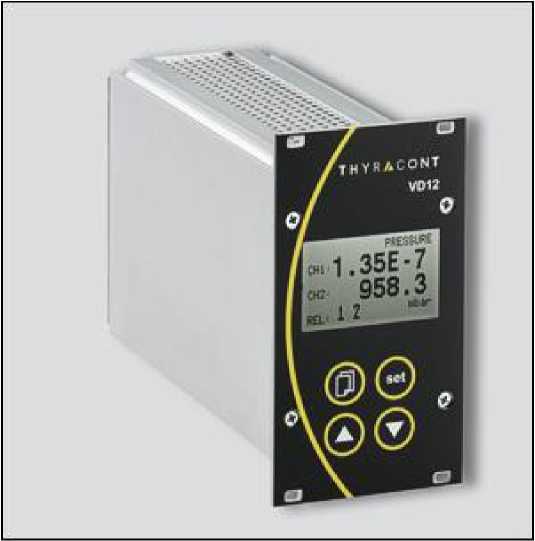

    Рисунок 4 - Общий вид контроллеров VD12S2 и VD14S4

    Пломбирование датчиков VSM не предусмотрено.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Датчик вакуумный комбинированный VSM (модификация по заказу)

    VSM77D, VSM77DL,

    VSM77E, VSM78D,

    VSM78DL, VSM78E,

    VSM79D, VSM79DL, VSM79E

    1 шт.

    Контроллер

    VD10S8, VD12S2, VD14S4

    по заказу

    Кабель

    -

    по заказу

    Программное обеспечение VacuGraph для ПК

    -

    по заказу

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    РТ-МП-6148-443-2020

    1 экз.


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений давления, гПа (мбар)

    от 540-9 до 1103

    Пределы допускаемой относительной погрешности измерений, %: в диапазоне от 540-9 до 140-7 гПа, включ.

    ±70

    в диапазоне св. 140-7 до Р103 гПа

    ±50

    Предельное допускаемое избыточное давление (перегрузка), гПа

    4000

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    1

    2

    Напряжение питания постоянного тока, В

    от 20 до 30

    Параметры электрического питания контроллеров: - напряжение переменного тока, В

    от 95 до 265

    - частота переменного тока, Гц

    от 50 до 60

    Потребляемая мощность, В •А, не более: - датчика VSM

    5

    - контроллера VD10S8

    45

    - контроллера VD12S2

    25

    - контроллера VD14S4

    45

    Габаритные размеры, мм, не более:

    - датчиков (диаметрхвысота) модификаций:

    - VSM77D, VSM77DL, VSM77E, VSM78D,VSM78DL, VSM78E

    70x140

    - VSM79D, VSM79DL,VSM79E

    70x155

    Окончание таблицы 4

    1

    2

    - контроллеров (длинахширинахвысота)

    - VD10S8

    180x110x130

    - VD12S2

    180x75x130

    - VD14S4

    180x75x130

    Масса, кг, не более

    - датчиков модификаций:

    - VSM77D, VSM77DL, VSM77E, VSM78D, VSM78DL, VSM78E

    0,60

    - VSM79D, VSM79DL, VSM79E

    0,90

    - контроллеров

    - VD10S8

    1,10

    - VD12S2

    0,75

    - VD14S4

    0,75

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +60

    - относительная влажность, %, не более:

    - при температуре от +5 до +31 °С включ.

    80

    - при температуре св. +31 до +60 °С

    50

    - атмосферное давление, кПа

    от 86 до 106


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
