Номер по Госреестру СИ: 78461-20
78461-20 Счётчики холодной и горячей воды турбинные
(НОРМА СТВ)
Назначение средства измерений:
Счетчики холодной и горячей воды турбинные НОРМА СТВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +95 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 1
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 2
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 3
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2025
Номер записи - 177524
ID в реестре СИ - 1364481
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НОРМА СТВ-50Х, НОРМА СТВ-50ГИ, НОРМА СТВ-50Г, НОРМА СТВ-150ХИ, НОРМА СТВ-150Х, НОРМА СТВ-150ГИ, НОРМА СТВ-150Г, НОРМА СТВ-150X, НОРМА СТВ-110Х, НОРМА СТВ-100ХИ, НОРМА СТВ-100Х, НОРМА СТВ-100ГИ, НОРМА СТВ-100Г, НОРМА СТВ-100X, НОРМА СТВ, НОРМА CТВ-80Х, НОРМА, вв2, 100, -50,
Производитель
Изготовитель - ООО "Норма Измерительные Системы", г.С.-Петербург;
Фирма "Better Industries Limited"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2582
Выдано извещений - 2
Кол-во периодических поверок - 24
Кол-во средств измерений - 10
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2066 дн.
Приказы РСТ, где упоминается данный тип СИ
№1147 от 2020.06.29 ПРИКАЗ об утверждении типов средства измеренеий ГЕВ 67
№2068 от 2022.08.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счётчики холодной и горячей воды турбинные (НОРМА СТВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Норма Измерительные Системы", г.С.-Петербург; Фирма "Better Industries Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78461-20 29.06.2025 |
Счётчики холодной и горячей воды турбинные, НОРМА СТВ ООО "Норма Измерительные Системы", г.С.-Петербург; Фирма "Better Industries Limited" (КИТАЙ ) |
ОТ МП |
6 лет |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Счётчики холодной и горячей воды турбинные (НОРМА СТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2558 | 831 | 2 | 0 | 2 | 0 | 2 | |||
| ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН" (RA.RU.311736) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЕТРОЛОГИЯ 2.0" (RA.RU.314014) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "РКС-ЭНЕРГО" (RA.RU.314553) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Счётчики холодной и горячей воды турбинные (НОРМА СТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2550 | 2550 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе Руководства по эксплуатации в левом верхнем углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Счетчикам холодной и горячей воды турбинным НОРМА СТВГОСТ 14167-83 Счетчики холодной воды турбинные. Общие технические условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ТУ 26.51.63.120-001-30624784-2019 Счетчики холодной и горячей воды турбинные НОРМА СТВ. Технические условия
Поверка
Поверкаосуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон объемного и массового расхода жидкости 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (часть 1 - для средств измерений, поверка которых осуществляется на воде) в диапазоне значений от 0,03 до 100,00 м3/ч (рег. № 24364-03);
- рабочий эталон объемного и массового расхода жидкости 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (часть 1 - для средств измерений, поверка которых осуществляется на воде) в диапазоне значений от 0,8 до 500,00 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков НОРМА СТВ, а также на свинцовую пломбу, установленную на колпаке счетного механизма и крышке болта крепления измерительной части к корпусу счетчика.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ»)Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85
Телефон: (342) 236-31-00, факс: (342) 236-23-46
Web-сайт: http://www.permcsm.ru
E-mail: pcsm@permcsm.ru
Принцип работы счетчиков заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (перпендикулярно потоку) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.
Измерительный механизм (измерительная вставка) состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью подстроечного регулятора и механизма передачи вращения с задней измерительной полукамерой.
Струевыпрямитель с передней полукамерой предназначен для выпрямления потока и направления его на лопасти турбины. В ступице струевыпрямителя расположена передняя опора вала турбины. Задняя опора вала турбины смонтирована в защитном кожухе механизма передачи вращения.
Подстроечный регулятор предназначен для приведения в соответствие числа оборотов турбины с показаниями счетного механизма в пределах допустимой погрешности счетчика. Лопасть регулятора отклоняет часть потока среды, подаваемого на турбину. Вращением лопасти регулятора достигается замедление или ускорение скорости вращения турбины.
Механизм передачи вращения с задней полукамерой предназначен для передачи угловой скорости вращения турбины на счетный механизм. Он состоит из червячного колеса, жестко закрепленного на валу турбины и вертикального вала с зубчатым колесом, с жестко закрепленной в верхней его части ведущей магнитной полумуфтой. Механизм передачи вращения защищен от воздействия потока среды пластмассовым кожухом. Вращение ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме.
Счетный механизм герметично отделен от измеряемой среды немагнитной средоразделительной пластиной. Счетный механизм, имеющий масштабирующий механический редуктор, приводится в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды в м3. Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика. Регистратор подсчёта показаний, проходящей воды через прибор, имеют степень защиты IP 68 и устойчив к проникновению пыли и затоплению, что обеспечивает работу прибора в условиях 100% влажности (затапливаемые помещения).
Счетчики горячей и холодной воды могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон и (или) импульсным датчиком по стандарту NAMUR) или другой передающей системой (включая радиопередающую систему по протоколам передачи данных Wireless MBUS, LoRaWAN, NB-IoT, XNB и другие (в зависимости от заказа покупателя)) для дистанционной передачи низкочастотных и (или) высокочастотных импульсов с ценой импульса от 0,1 до 1000 м3/имп. При оснащении счетчиков импульсными датчиками и системами в обозначении счетчика появляется буква «И» или «Р».
Счетчики имеют корпус с защитой магнитной муфты от воздействия внешнего магнитного поля. Материал корпуса - чугун.
Счетчики моделей НОРМА СТВ - Г и НОРМА СТВ - ГИ является универсальными и могут применяться для измерения объема холодной воды.
Счетчики выпускаются в следующих модификациях и исполнениях:
НОРМА СТВ условный диаметр прохода
DN50, DN65, DN80, DN100,
DN125, DN150
(Г) - счетчик горячей воды; (Х) - счетчик холодной воды
Метрологический класс счетчика:
-
(A) - класс счетчика А;
-
(B) - класс счетчика В
выходной сигнал:
( ) - отсутствует;
(И) или (Р) - наличие импульсного сигнала
монтажная длина, мм
Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью прижимных болтов, имеющей место для пломбирования.
Общий вид счетчиков и схема пломбирования представлены на рисунках 1 - 3.
Рисунок 1 - Общий вид счетчиков НОРМА СТВ
Рисунок 2 - Общий вид счетчиков НОРМА СТВ с импульсным выходом

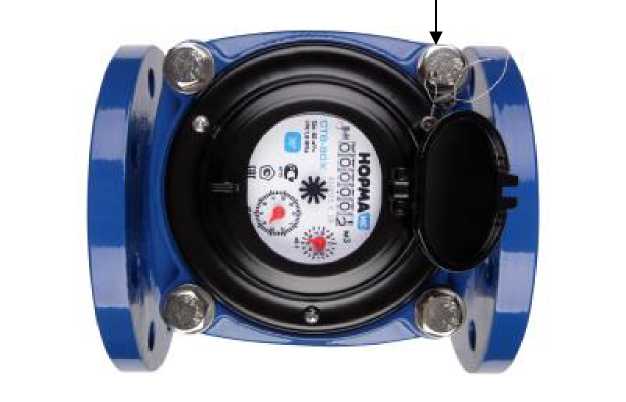

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 3. Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный НОРМА СТВ |
В зависимости от модификации |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Комплект монтажных частей и принадлежностей |
- |
Определяется договором на поставку |
|
Комплект устройства бесконтактного съема и передачи информации |
- |
Определяется договором на поставку |
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | |||||
|
Диаметр условного прохода |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
Объёмный расход воды (q), м3/ч: | ||||||
|
- минимальный qmin: класс А |
0,8 |
1 |
1,2 | |||
|
класс В |
0,4 |
0,5 |
0,63 |
1 |
1,5 |
2,5 |
|
- переходный расход qt: класс А |
1,6 |
2 |
2,4 | |||
|
класс В |
0,8 |
1 |
1,2 |
2 |
3 |
5 |
|
- номинальный qn |
25 |
30 |
40 |
70 |
100 |
150 |
|
- постоянный qp, |
40 |
50 |
63 |
100 |
150 |
250 |
|
- максимальный с|тах |
50 |
60 |
80 |
140 |
200 |
300 |
|
Порог чувствительности, м3/ч, |
не более 0,5-qmjn | |||||
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне расходов, %: qmin < q < qt qt < q < Qmax |
±5 ±2 |
|
Емкость счетного механизма, м3 |
999999 |
|
Цена деления младшего разряда, 3 м |
0,002 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Потеря давления при qmax, не более, |
0,1 | |||||
|
МПа | ||||||
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °С |
от +5 до +50 | |||||
|
- относительная влажность при |
до 80 | |||||
|
температуре 35 °С, % | ||||||
|
Диапазон рабочих температур воды, °С: | ||||||
|
для счетчиков холодной воды |
от +5 до +50 | |||||
|
для счетчиков горячей воды |
от +5 до +95 | |||||
|
для универсальных моделей |
от +5 до +95 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
200 |
200 |
225 |
250 |
250 |
300 |
|
- высота |
260 |
270 |
280 |
290 |
290 |
360 |
|
- ширина |
165 |
185 |
195 |
215 |
245 |
280 |
|
Масса счетчика, кг не более |
12,7 |
14,3 |
16,2 |
18,5 |
20 |
30 |
