Номер по Госреестру СИ: 78492-20
78492-20 Резервуары стальные вертикальные цилиндрические
(РВС-3000, РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177556
ID в реестре СИ - 1364450
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-5000, НЕТ МОДИФИКАЦИИ,
Производитель
Изготовитель - АО "Самаранефтегаз"
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1147 от 2020.06.29 ПРИКАЗ об утверждении типов средства измеренеий ГЕВ 67
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-3000, РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Самаранефтегаз"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69056-17 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69057-17 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-3000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69058-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69059-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69060-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69061-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000, РВС-4000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69062-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ |
5 лет |
|
69913-17 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
69914-17 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
70041-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
70125-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
70137-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
70180-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10, РГС-80, РГС-100 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
70235-18 |
Система измерений количества и показателей качества нефти № 902 на ПСП "Серные воды" АО "Самаранефтегаз", Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
70236-18 |
Система измерений количества и показателей качества нефти № 239 на ПСП "Похвистнево" АО "Самаранефтегаз", Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
70448-18 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
71019-18 |
Система измерений количества и параметров нефти сырой на УПСВ-25 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71020-18 |
Система измерений количества и параметров нефти сырой на ЦПС "Сосновский" ЦПНГ-2, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71021-18 |
Система измерений количества и параметров нефти сырой на ДНС "Кротковская" ЦПНГ-2, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71022-18 |
Система измерений количества и параметров нефти сырой на СУ-14 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71132-18 |
Система измерений количества и параметров сырой нефти на ДНС "Казанская", Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71727-18 |
Система измерений количества и параметров нефти сырой на УПН "Яблоневская" ЦПНГ-2, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71728-18 |
Система измерений количества и параметров нефти сырой на СУ-5 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71729-18 |
Система измерений количества и параметров нефти сырой на УПСВ-10 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71730-18 |
Система измерений количества и параметров нефти сырой на УПСВ-17 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71731-18 |
Система измерений количества и параметров нефти сырой на УПН "Якушкинская" ЦПНГ-1, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71732-18 |
Система измерений количества и параметров нефти сырой на УПСВ-3 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71733-18 |
Система измерений количества и параметров нефти сырой на УПСВ "Парфеновская" ЦПНГ-5, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71734-18 |
Система измерений количества и параметров нефти сырой на УПСВ "Горбатовская" ЦПНГ-6, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71735-18 |
Система измерений количества и параметров нефти сырой на УПСВ "Софинско-Дзержинская" ЦПНГ-6, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71736-18 |
Система измерений количества и параметров нефти сырой на СУ-12 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71737-18 |
Система измерений количества и параметров нефти сырой на УПН Красноярская ЦПНГ-4, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71738-18 |
Система измерений количества и параметров нефти сырой на УПСВ-4 ЦПНГ-3, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
71939-18 |
Система измерений количества и параметров нефти сырой на УПСВ "Грековская" ЦПНГ-5, Нет данных АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
78492-20 |
Резервуары стальные вертикальные цилиндрические, РВС-3000, РВС-5000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
78491-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-10, РГС-100 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
83403-21 |
Система измерений количества и параметров нефтегазоводяной смеси на ЦППН №3 УПСВ-18 АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83583-21 |
Система измерений количества и параметров свободного нефтяного газа на ДНС Южно-Орловская – УПСВ Екатериновская АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83566-21 |
Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ГКС УПН Алакаевская АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83567-21 |
Система измерений количества и параметров свободного нефтяного газа на основном газопроводе компрессорной станции Козловская АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83509-21 |
Система измерений количества и параметров нефтегазоводяной смеси на УПСВ "Богатыревская" АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83790-21 |
Система измерений количества и параметров нефтегазоводяной смеси на УПСВ "Покровская" ЦППН-6 АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83948-21 |
Резервуары стальные вертикальные цилиндрические, РВС АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
|
83989-21 |
Система измерений количества и параметров нефтегазоводяной смеси на ЦППН № 2 УПСВ "Мочалеевская" АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
83564-21 |
Система измерений количества и параметров свободного нефтяного газа на факел на компрессорной станции на УПСВ "Сологаевская" АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
84457-22 |
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ Дерюжевская АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
84471-22 |
Система измерений количества и параметров нефтегазоводяной смеси на УПСВ "Уваровская" АО "Самаранефтегаз", Обозначение отсутствует АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
84735-22 |
Резервуары вертикальные стальные цилиндрические, РВСП-2000 АО "Самаранефтегаз" (РОССИЯ г. Самара) |
ОТ МП |
5 лет |
В разработке
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-3000, РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-3000, РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000, РВС-5000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
ПоверкаОсуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ТПТЦ-Т-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»)
ИНН 6315229162
Адрес: 443071, г. Самара, Октябрьский р-он, Волжский пр-т, д. 50
Телефон: +7 (846) 333-02-32
Факс: +7 (846) 333-45-08
E-mail: sng@samng.rostneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания » (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 расположены: Самарская обл., Похвистневский район, УКОН ЦППН-2 АО «Самаранефтегаз» (РВС-3000 заводской № 3), Самарская обл., Нефтегорский район, НСП ЦППН-5 АО «Самаранефтегаз» (РВС-5000 заводские №№ 1а, 3, 5, 6, 7, 14, 15), Самарская обл., г. Отрадный, УКПН-1 ЦППН-3 АО «Самаранефтегаз» (РВС-5000 заводской № 13).
Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 представлены на рисунке 1-2.

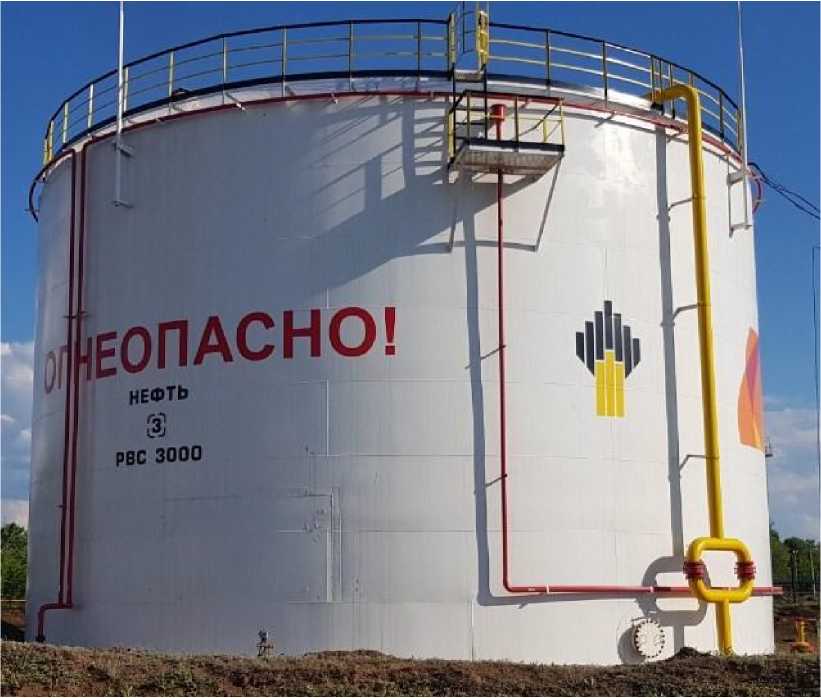

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000

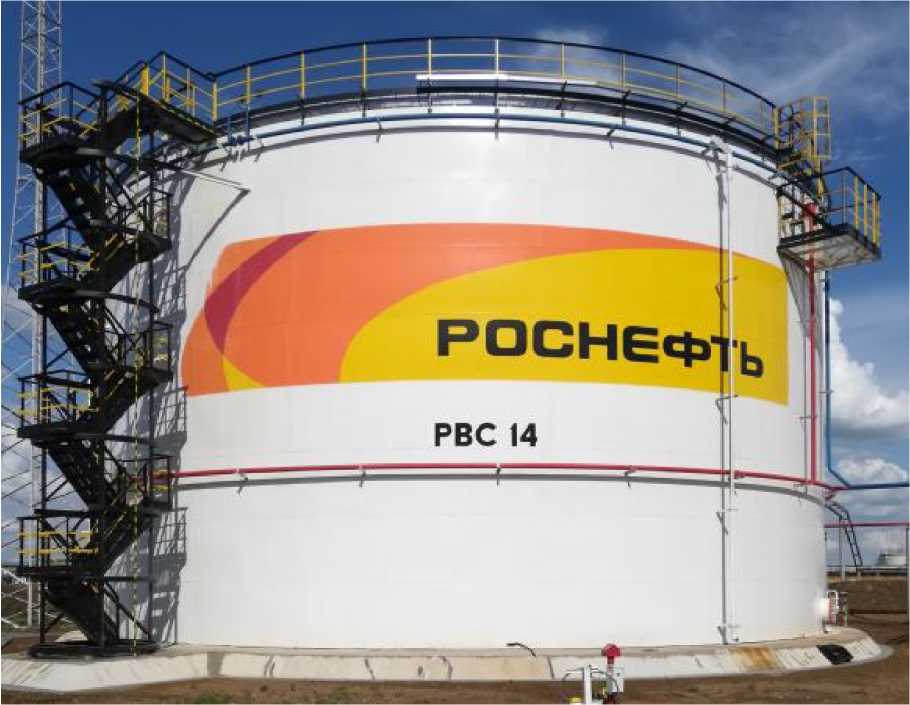

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВС-3000 |
РВС-5000 | |
|
Номинальная вместимость, м3 |
3000 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
