Номер по Госреестру СИ: 78536-20
78536-20 Трансформаторы напряжения
(TJO 7)
Назначение средства измерений:
Трансформаторы напряжения TJO 7 (далее по тексту - трансформаторы напряжения), изготовленные в 2006 г., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177600
ID в реестре СИ - 1364406
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TJO 7,
Производитель
Изготовитель - Фирма "ABB s.r.o. organizational unit EJF"
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1142 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 44 КИБ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (TJO 7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o. organizational unit EJF"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17080-98 01.08.2008 |
Трансформаторы напряжения, TJC4 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
17081-98 01.08.2008 |
Трансформаторы напряжения, TDC4 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
17083-98 01.08.2008 |
Трансформаторы напряжения, TJP4 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
17085-98 01.08.2008 |
Трансформаторы тока, TPU4 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
25429-03 01.08.2008 |
Трансформаторы напряжения, TJO7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
25430-03 01.08.2008 |
Трансформаторы напряжения, TJC7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
25431-03 01.08.2008 |
Трансформаторы тока, TPO7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
25432-03 01.08.2008 |
Трансформаторы напряжения, TJP7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
25578-03 01.09.2008 |
Трансформаторы тока, TPU7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
8 лет | |
|
54666-13 |
Трансформаторы напряжения, TJP 4.0-0,5/6Р 6300/√3:100/√3:100/3V Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
54667-13 |
Трансформаторы тока, TPU 40.23-0,5/5P-600/5/5A Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
78536-20 |
Трансформаторы напряжения, TJO 7 Фирма "ABB s.r.o. organizational unit EJF" (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Трансформаторы напряжения (TJO 7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (TJO 7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJO 7ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма "ABB s.r.o. organizational unit EJF", Чехия
Адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +42 0543152602
Факс: +42 0543152626
Web-caftr: www.abb.com
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-caftr: www.ackye.ru E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземлен.
Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы напряжения изготовлены с двумя вторичными обмотками, смонтированными на едином сердечнике и одной дополнительной обмоткой. Выводы вторичных обмоток и дополнительной обмотки помещены в контактной коробке, закрепленной на основании, которая снабжена изоляционной пломбируемой крышкой. Трансформаторы напряжения крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформаторов напряжения имеется клемма для заземления с винтом. Заземляющий винт постоянно соединен с концом первичной обмотки, вторичных обмоток и дополнительной обмотки и заземлен при работе под нагрузкой.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

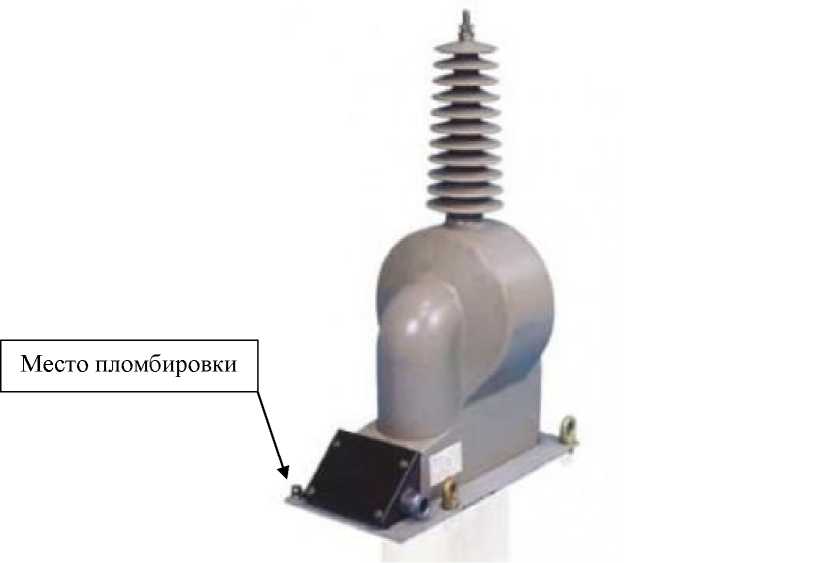

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
1VLT5206003611, 1VLT5206003612, 1VLT5206003613 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
35/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
