Номер по Госреестру СИ: 78539-20
78539-20 Машины координатно-измерительные мобильные
(M3 Arm)
Назначение средства измерений:
Машины координатно-измерительные мобильные M3 Arm (далее по тексту - машины) предназначены для измерений геометрических размеров и взаимного расположения элементов деталей сложной формы.

Внешний вид.
Машины координатно-измерительные мобильные
Рисунок № 1

Внешний вид.
Машины координатно-измерительные мобильные
Рисунок № 2

Внешний вид.
Машины координатно-измерительные мобильные
Рисунок № 3
Программное обеспечение
Машины имеют в своем составе программное обеспечение (ПО) M3 (c одним интерфейсом для контактных и бесконтактных измерений), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, калибровку щупов и сканера, калибровку машин, экспорт данных.
Главная защита ПО - это USB-ключ-заглушка HASP (ПО направленное на борьбу с нарушением авторских прав), использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Сведения об идентификационных данных ПО
Идентификационное наименование ПО |
M3 |
Номер версии (идентификационный номер) ПО, не ниже |
3.8 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным серии Spark
Техническая документация «Innovalia Metrology», Испания
Поверка
Поверкаосуществляется по документу МП АПМ 18-19 «Машины координатно-измерительные мобильные серии M3 Arm. Методика поверки», утвержденному ООО «Автопрогресс-М» «14» июня 2019 г.
Основные средства поверки:
-
- рабочий эталон единицы длины 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Innovalia Metrology», Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Заявитель
Общество с ограниченной ответственностью «Остек-АртТул» (ООО «Остек-АртТул»)ИНН 7731481038
Адрес: 121467, г. Москва ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
Телефон/ факс: +7 (495) 788-44-44, +7 (495) 788-44-42
E-mail: info@arttool.ru
Web-сайт: www.arttool.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Телефон: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на измерении координат с помощью датчиков углового положения.
Конструктивно машины состоят из шарнирно соединенных между собой частей (колен), смонтированных на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.
При использовании контактных датчиков определяется координата центра сферы щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние.
На основе полученных координат точек с помощью программного обеспечения рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей изделий.
Машины выпускаются в двух модификациях (Рисунок 2): IMMA 6 - шестиосевые (Рисунок 2а) и IMMA 7 - семиосевые (Рисунок 2б). Шестиосевые имеют восемь рабочих объемов от 1,5 до 7,0 м. Семиосевые имеют семь рабочих объемов от 2,0 до 7,0 м.
В качестве контактных датчиков используется набор контактных щупов разных диаметров и формы фирмы «Renishaw».
Модификации с семиосевыми машинами могут оснащаться лазерными сканерами (Рисунок 1) моделей Optiscan (Рисунок 1а), Optiscan D1100L (Рисунок 1б) производства компании «Innovalia Metrology». Лазерные сканеры могут использоваться при измерении как матовых, так и глянцевых поверхностей.
Обе модификации машин оснащены встроенной системой температурной компенсации. Работа машин производится в ручном режиме.
Мобильная конструкция машин обеспечивает проведение измерений объектов с любой пространственной ориентацией.
Пломбировка машин от несанкционированного доступа не предусмотрена.


а) б)

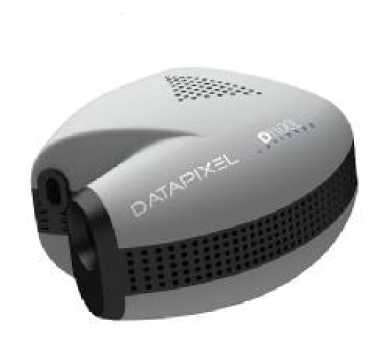

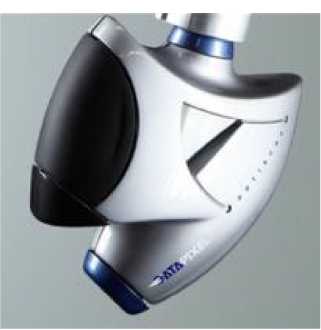

Рисунок 1 - Общий вид лазерных сканеров моделей
а) Optiscan, (б) Optiscan D1100L

а) б)

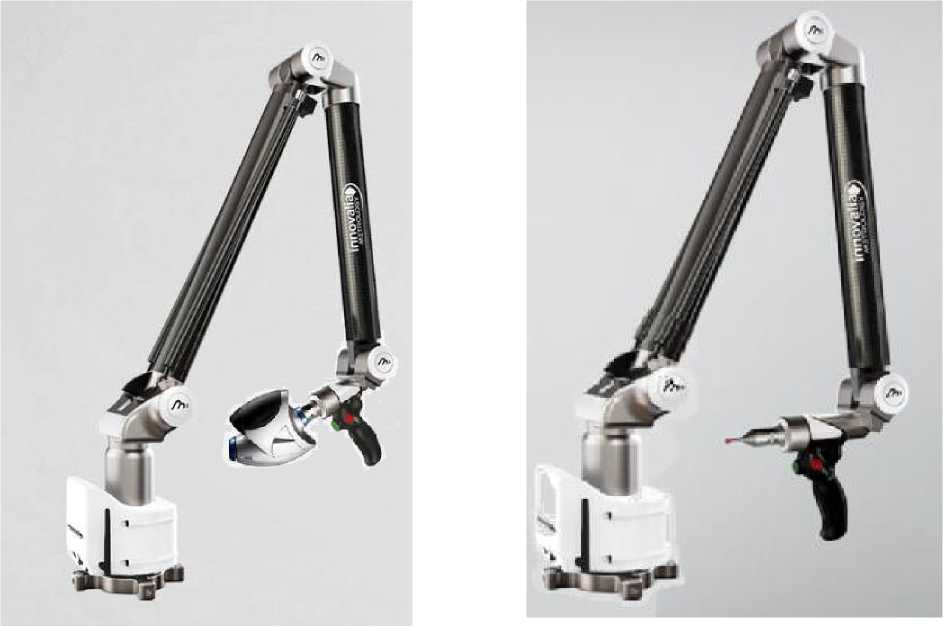

Рисунок 2 - Общий вид машин координатно-измерительных мобильных M3 Arm а) IMMA 7 с лазерным сканером, б) IMMA 6 с контактным датчиком
Таблица 7 -
Наименование |
Обозначение |
Количество |
Машина координатно-измерительная мобильная |
- |
1 шт. |
Персональный компьютер оператора |
1 шт. | |
Блок питания и шнур |
1 шт. | |
Основание с креплением |
1 шт. | |
USB-кабель |
1 шт. | |
Набор контактных датчиков |
1 шт. | |
Лазерный сканер Optiscan или Optiscan D1100L |
По заказу | |
Система температурной компенсации встроенная |
- |
1 шт. |
Программное обеспечение с ключом |
- |
1 шт. |
Транспортировочный кейс |
1 шт. | |
Руководство по эксплуатации |
- |
1 шт. |
Сфера |
- |
1 шт. |
Методика поверки |
МП АПМ 18-19 |
1 шт. |
Таблица 2 - машин координатно-измерительных мобильных M3 Arm шестиосевых
Модификация |
IMMA 6 1500 |
IMMA 6 2000 |
IMMA 6 2500 |
IMMA 6 3000 |
IMMA 6 4000 |
IMMA 6 5000 |
IMMA 6 6000 |
IMMA 6 7000 |
Диапазон измерений линейных размеров (диаметр), мм |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 2500 |
От 0 до 3000 |
От 0 до 4000 |
От 0 до 5000 |
От 0 до 6000 |
От 0 до 7000 |
Повторяемость результата измерений координат точки контактным датчиком, мм |
±0,014 |
±0,019 |
±0,022 |
±0,032 |
±0,055 |
±0,078 |
±0,105 |
±0,115 |
Пределы допускаемой абсолютной объемной погрешности измерений контактным датчиком, мм |
±0,018 |
±0,026 |
±0,036 |
±0,048 |
±0,069 |
±0,092 |
±0,125 |
±0,159 |
Масса, не более, кг |
7,0 |
7,2 |
7,5 |
7,9 |
8,3 |
9,7 |
12,0 |
13,2 |
Таблица 3 - машин координатно-измерительных мобильных M3 Arm семиосевых
Модификация |
IMMA 7 2000 |
IMMA 7 2500 |
IMMA 7 3000 |
IMMA 7 4000 |
IMMA 7 5000 |
IMMA 7 6000 |
IMMA 7 7000 |
Диапазон измерений линейных размеров (диаметр), мм |
От 0 до 2000 |
От 0 до 2500 |
От 0 до 3000 |
От 0 до 4000 |
От 0 до 5000 |
От 0 до 6000 |
От 0 до 7000 |
Повторяемость результата измерений координат точки контактным датчиком, мм |
±0,025 |
±0,030 |
±0,037 |
±0,068 |
±0,085 |
±0,127 |
±0,134 |
Пределы допускаемой абсолютной объемной погрешности измерений контактным датчиком, мм |
±0,034 |
±0,043 |
±0,055 |
±0,080 |
±0,119 |
±0,143 |
±0,179 |
Пределы допускаемой абсолютной объемной погрешности измерений лазерным сканером, мм |
±0,044 |
±0,053 |
±0,065 |
±0,090 |
±0,131 |
±0,155 |
±0,191 |
Масса, не более, кг |
7,2 |
7,5 |
7,9 |
8,3 |
9,7 |
12,0 |
13,2 |
Таблица 4 - Габаритные размеры машин
Диапазон измерений линейных размеров (диаметр), мм |
Длина плеча, мм |
Длина предплечья, мм |
От 0 до 1500 |
450 |
300 |
От 0 до 2000 |
600 |
400 |
От 0 до 2500 |
750 |
500 |
От 0 до 3000 |
900 |
600 |
От 0 до 4000 |
1200 |
800 |
От 0 до 5000 |
1500 |
1000 |
От 0 до 6000 |
1800 |
1200 |
От 0 до 7000 |
2100 |
1400 |

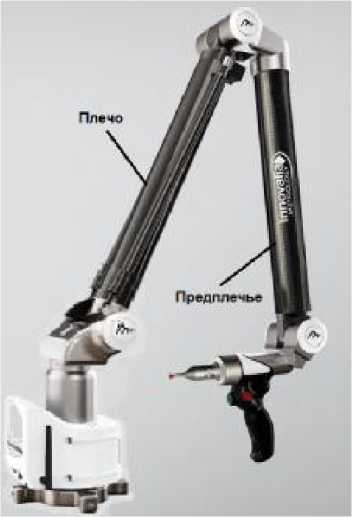

Рисунок 3 - Обозначение габаритных
размеров машин
Таблица 5 - Основные технические характеристики лазерных сканеров
Модель сканера |
Optiscan |
Optiscan D1100L |
Минимальная разрешающая способность, мкм |
30 |
40 |
Ширина области сканирования, мм |
42 |
145 |
Глубина области сканирования, мм |
35 |
70 |
Расстояние до объекта сканирования, мм |
93 |
110 |
Степень опасности генерируемого лазерного излучения по ГОСТ Р МЭК 60825-1-2013 |
2 класс |
2 класс |
Скорость сканирования, точек/с |
60000 |
120000 |
Масса сканера, кг |
0,45 |
0,65 |
Таблица 6 - Основные технические характеристики машин
Наименование характеристики |
Значение |
Параметры электрического питания:
|
220±22 50±2,5 или от встроенного Li-Ion аккумулятора |
Условия эксплуатации:
|
от +19 до +21 от +15 до +35 95 |
