Номер по Госреестру СИ: 78543-20
78543-20 Системы мобильного картографирования
(Trimble MX9)
Назначение средства измерений:
Системы мобильного картографирования Trimble MX9 (далее - системы) предназначены для измерений планово-высотного положения объектов по полученному в процессе движения массиву точек окружающих объектов.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Trimble MX9
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 3 | 3,00 |
| ООО «3Д-ПроСкан» | Юридические лица | 1 | 1 | 1,00 |
| ГБУ "Мосгоргеотрест" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ФЕДЕРАЛЬНОЕ АУ РОССИЙСКИЙ ДОРОЖНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d70e89f9-8863-9a38-cca0-ebbec996c921 | 78543-20 | 2024-10-22 | — | актуальная |
| 8a4638ab-e387-0837-8932-ed7566584f5e | 78543-20 | 2024-10-21 | 2024-10-22 | архивная |
| 3d4bcd9b-6f56-4c99-9631-a91837fb0f71 | 78543-20 | 2020-07-24 | 2024-10-21 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 22.10.2024
Срок свидетельства - 29.06.2025
Номер записи - 177607
ID в реестре СИ - 1364399
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Нет модификации, Trimble MX9, ---
Изготовитель - Фирма "Trimble Germany GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
№1054 от 2022.04.22 ПРИКАЗ_Об утверждении типов средств измерений (15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78543-20 Системы мобильного картографирования (Trimble MX9) Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
64259-16 Системы мобильного сканирования (АГМ-МС7) ООО "АГМ Системы" (РОССИЯ г.Краснодар) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45233-10 01.08.2015 |
Нивелиры лазерные ротационные, Trimble GL412, Trimble GL422, Trimble GL512, Trimble GL522, Trimble GL710, Trimble GL720, Trimble GL722, Trimble GL722S, Trimble GL742 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45235-10 01.08.2015 |
Системы измерительно-управляющие, Trimble GCS600 и Trimble GCS900 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49925-12 18.05.2017 |
Аппаратура геодезическая спутниковая, Trimble SPS852 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49926-12 18.05.2017 |
Аппаратура геодезическая спутниковая, Trimble SPS882 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56763-14 06.03.2019 |
Аппаратура геодезическая спутниковая, Trimble SPS855, Trimble SPS555H Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56764-14 06.03.2019 |
Аппаратура геодезическая спутниковая, Trimble SPS985 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
78543-20 29.06.2025 |
Системы мобильного картографирования, Trimble MX9 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
18000 | 30054 |
|
ФБУ Тюменский ЦСМ Тюменская область |
42107 | 30054 |
Системы имеют встроенное программное обеспечение (далее - ПО) «Trimble Mobile Imaging», предназначенное для проверки работоспособности внутренних компонентов, настройки параметров съемки, задания программы работы и контроля процесса измерений. Управление осуществляется посредством стандартного браузера с любого мобильного устройства, подключаемого к блоку управления по Wi-fi-каналу, либо по проводному Ethernet-соединению.
ПО Trimble Business Center, устанавливаемое на ПК, предназначено для камеральной обработки результатов. На основе полученных данных строятся трёхмерные облака точек. Данное ПО позволяет выделять из облака точек нужные элементы и определять их взаимное расположение.
ПО Applanix POSPac, устанавливаемое на ПК, предназначено для уточнения траектории движения с учетом измерений с опорных станций ГНСС.
ПО Trimble MX Asset Modeler Pro, устанавливаемое на ПК, предназначено для совместного анализа построенных ранее в Trimble Business Center облаков точек с полученными в процессе съёмки фотоснимками.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Trimble Mobile Imaging |
Applanix POSPac |
Trimble Business Center |
Trimble MX Asset Modeler Pro |
|
Номер версии (идентификационный номер ПО), не ниже |
v3.0.0 |
8.4.7163.41922 |
5.20.7258.16224 |
19.3.0 |
|
Цифровой идентификатор ПО |
992ea3dc52d5911d 00a235de3cfcba3a |
045436d00e396c5 9ac3498e9a1a862 5f |
e938b1909c8a90c e4e2617d2815a1a 3b |
3da29560c7b7ff 0e7ff9c0543cee7 5f9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |||
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Техническая документация «Trimble Germany GmbH», Германия
осуществляется по документу МП АПМ 69-19 «Системы мобильного картографирования Trimble MX9. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» ноября 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении трёхмерной модели окружающих объектов в виде облака точек.
Конструктивно система состоит из измерительного (Sensor Unit) блока, блока управления (Control Unit) и модуля питания (Power Unit), устанавливаемых на автомобиль.
Измерительный блок представляет собой сканирующую систему, основу которой составляют два лазерных сканера, измеряющие расстояния до сканируемых объектов. Данный сканер является импульсным дальномером с оптико-механическим приводом отклонения лазерного луча. Для визуализации данных сканирования и фотофиксации измеряемых объектов используются установленные две фронтальные, тыловая и панорамная фотокамеры высокого разрешения. Панорамная фотокамера имеет шесть объективов. Для определения пространственного положения системы используются аппаратура ГНСС и инерциальная система (IMU). Измерительный блок, с помощью специального крепления, устанавливается на крышу автомобиля.
Блок управления, в основе которого находится управляющий компьютер, размещен в жестком корпусе и закрепляется внутри салона автомобиля. Измерительная информация (расстояние до измеряемой точки, углы пространственной ориентации и текущие координаты системы) записываются на два сменных жестких диска, установленных в блоке.
Модуль питания предназначен для преобразования электропитания, подаваемого от бортовой сети транспортного средства или отдельного источника питания (аккумулятора), защиты системы от возможных скачков напряжения и защиты от электрических помех.
Измерение системой мобильного картографирования осуществляется при движении автомобиля. Системы не привязаны к шасси автомобиля и могут быть установлены на любое транспортное средство.
Общий вид системы представлен на рисунках 1- 2. Схема идентификационной таблички приведена на рисунке 3. Общий вид блока управления представлен на рисунке 4.

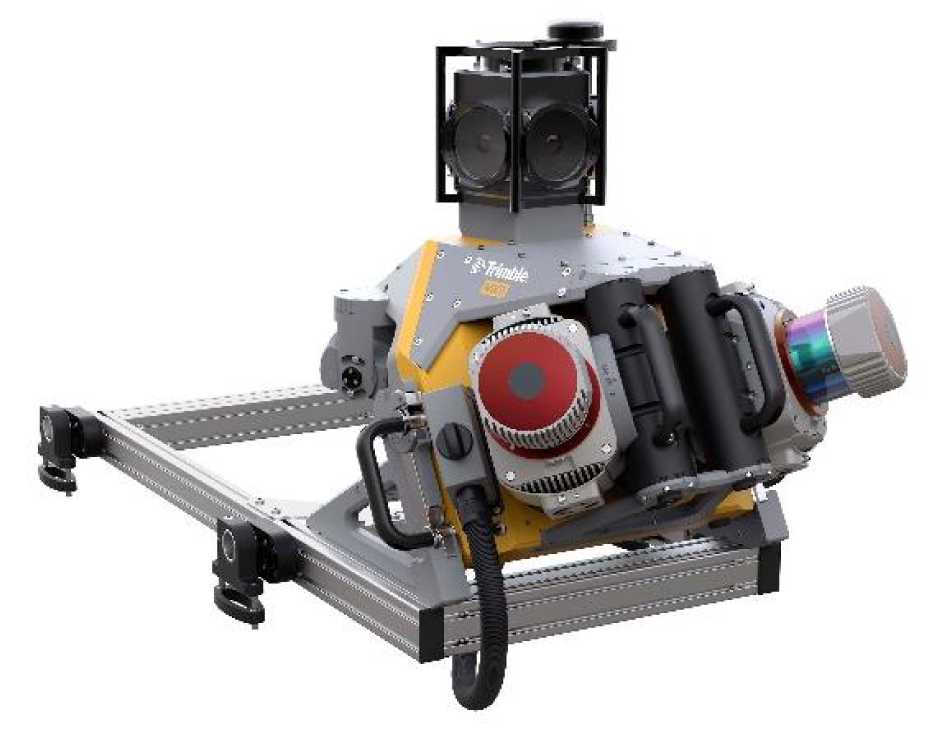

Рисунок 1
^Trimble MX9 SENSOR UNITTrimble Germany GmbH
C €serial no. MX9SU31 8020201
Рисунок 3 - Схема идентификационной таблички

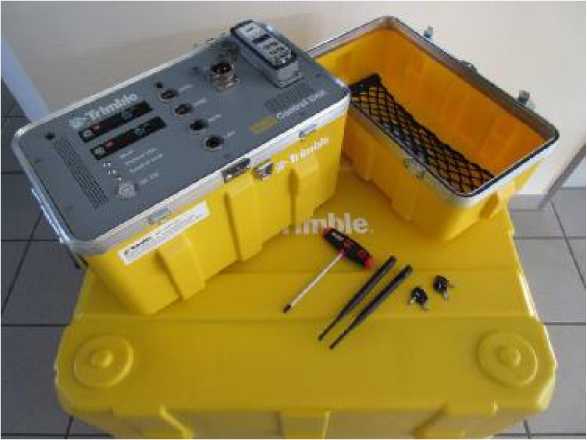

Рисунок 4 - Общий вид блока управления
При эксплуатации системы не предусматривается механических регулировок. Пломбирование систем не осуществляется.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
1 шт. | |
|
Блок управления |
1 шт. | |
|
Модуль питания |
1 шт. | |
|
Комплект соединительных кабелей |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Автомобильное крепление |
1 шт. | |
|
CD диск с ПО |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 69-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений дальности дальномером лазерного сканера при сканировании объектов с коэффициентом отражения поверхности по ГОСТ 8.557-2007, м:
|
от 1,2 до 420,0 от 1,2 до 150,0 |
|
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) определения планово-высотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек при использовании дифференциального метода привязки траектории движения, мм
|
±38 ±25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования, °: |
360 |
|
Лазерное излучение: - мощность, мВт, не более |
2,5 |
|
- длина волны, нм |
1550 |
|
- класс по ГОСТ 31581-2012 |
1 |
|
Диапазон рабочих температур, °С |
от -10 до +40 |
|
Напряжение электропитания постоянного тока, В |
от 12 до 16 |
|
Диапазон скоростей движения транспортного средства при эксплуатации | |
|
систем мобильного сканирования, км/ч |
от 5 до 110 |
|
Габаритные размеры (ДхШ*В), мм, не более: - измерительный блок (без учёта крепления на автомобиль) |
620x550x620 |
|
- блок управления |
454x255x444 |
|
- модуль питания |
405x264x115 |
|
- автомобильное крепление |
1130x600x310 |
|
Масса комплекта, кг, не более - измерительный блок (без учёта крепления на автомобиль) |
37 |
|
- блок управления |
12 |
|
- модуль питания |
9 |
|
- автомобильное крепление |
18 |
