Номер по Госреестру СИ: 78309-20
78309-20 Датчики давления
(PBSN)
Назначение средства измерений:
Датчики давления PBSN предназначены для непрерывных измерений избыточного давления.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 24.12.2021
Срок свидетельства - 29.05.2025
Номер записи - 177299
ID в реестре СИ - 1262010
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PBSN, Baumer PBSN,
Производитель
Изготовитель - Компания "Baumer Bourdon-Haenni SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№994 от 2020.05.29 ПРИКАЗ Об утверждении типов средств измерений 37 ГЕВ
Наличие аналогов СИ: Датчики давления (PBSN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Baumer Bourdon-Haenni SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47587-11 26.08.2016 |
Преобразователи давления измерительные, Y913 Компания "Baumer Bourdon-Haenni SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
69911-17 21.12.2022 |
Манометры, вакуумметры, мановакуумметры показывающие, MAN, MEM, MEP, MEX, MIM, MIX, MJX, MMJ, MMN, MMF Компания "Baumer Bourdon-Haenni SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78309-20 29.05.2025 |
Датчики давления, PBSN Компания "Baumer Bourdon-Haenni SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Датчики давления (PBSN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 |
Стоимость поверки Датчики давления (PBSN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1700 | 1888 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
2076 | 1888 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления PBSN
Техническая документация изготовителя Baumer Bourdon-Haenni S.A.S.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Методические указания ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
рабочие эталоны 2 разряда по Приказу Росстандарта № 1339 от 29 июня 2018 г. Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
мультиметр цифровой Agilent НР34401А, диапазон измерений постоянного напряжения от 0 до 10 В, ПГ ±(0,0035 % от ИВ + 0,0005 % от ВПИ), диапазон измерений силы постоянного тока от 0 до 100 мА ПГ ±(0,05 % от ИВ + 0,005 % от ВПИ), (регистрационный номер в Федеральном информационном фонде 16500-97);
мера электрического сопротивления однозначная МС 3050М, с номинальным сопротивлением 100 Ом, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 28926-05);
мера электрического сопротивления многозначная МС 3055, с диапазоном воспроизведения сопротивления от 0,001 до 111111,10 Ом, класса точности 0,02/2 x10-6 (регистрационный номер в Федеральном информационном фонде 42847-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
Изготовитель
Baumer Bourdon-Haenni S.A.S., Франция
Адрес: 125, rue de la Marre, BP 70214
41103 Vendome Cedex
Web-сайт: www.baumer.com
Заявитель
Закрытое акционерное общество «Современная Машиностроительная Компания» (ЗАО «СМК»)ИНН 7704506491
Адрес: 119021, г. Москва, ул. Россолимо, д.17
Телефон: +7 (495) 783-47-94
E-mail: info@smkom.ru
Web-сайт: www.smkom.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия датчиков давления PBSN основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны датчика, что приводит к изменению электрического сопротивления пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Изменение сопротивления чувствительного элемента преобразуется электронной схемой в выходной сигнал, пропорциональный давлению.

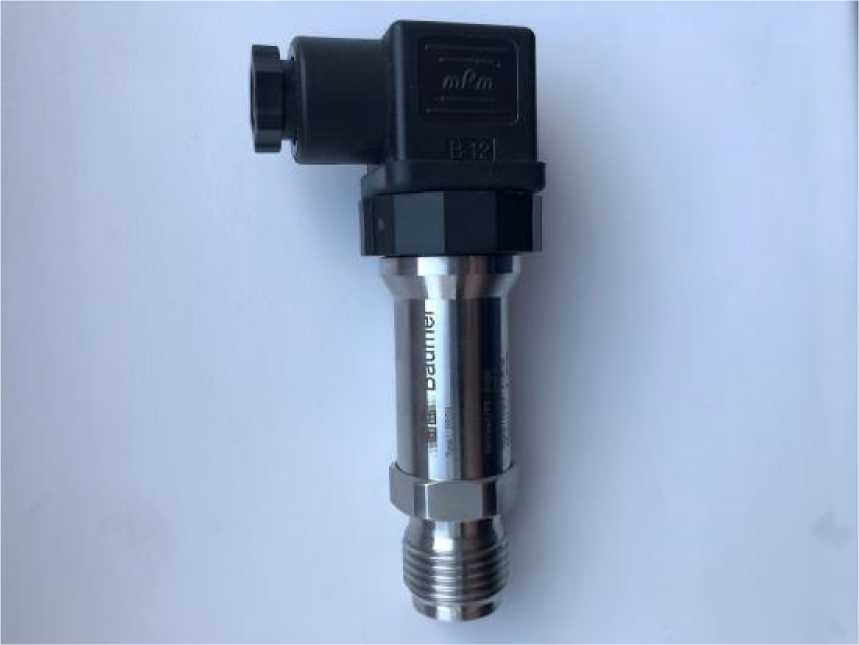

Общий вид датчика давления PBSN показан на рисунке 1.
