Номер по Госреестру СИ: 78334-20
78334-20 Датчики давления
(ADZ-SML)
Назначение средства измерений:
Датчики давления ADZ-SML (далее - датчики) предназначены для непрерывных измерений и преобразований абсолютного, избыточного давления (в том числе давления-разрежения, разрежения) газообразных или жидких сред в унифицированный электрический выходной сигнал.
Внешний вид.
Датчики давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ADZ-SMLГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП . Общие технические условия .
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Министерства промышленности и торговли от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Приказ Министерства промышленности и торговли от 06.12.2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 202-016-2019 «Датчики давления ADZ-SML. Методика поверки», утвержденной ФГУП «ВНИИМС» 25.11.2019 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; (Регистрационный
№ 58794-14).
Калибратор давления CPG1500 (Регистрационный № 66079-16)
Калибраторы давления Crystal (Регистрационный № 64480-16)
Калибраторы давления CPH6000, СРН6200-81, CPH6200-S2, СРН6210-81, CPH62I0-S2, СРН6300-81, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650
(Регистрационный № 72192-18)
Манометры цифровые МТ (Регистрационный № 18413-02) Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99) Барометр рабочий сетевой БРС-1 М (Регистрационный № 16006-97)
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«ADZ NAGANO GmbH», ГерманияBergener Ring strasse, 01458 Ottendorf-Okrilla, Germany
Телефон: + 49 0 35205 59 69 30, факс: + 49 0 35205 59 69 59
E-mail: info@adz.de
Web-сайт: www.adz.de
Заявитель
Общество с ограниченной ответственностью «АЛЛ Импекс 2001» г. Москва(ООО «АЛЛ Импекс 2001»)
ИНН 7708173451
Адрес: 107023, г. Москва, ул. Электрозаводская, д.24, стр.3, оф. 207
Телефон: +7 (495) 921-30-12, факс: +7 (495) 646-20-92
E-mail: info@all-impex.ru
Web-сайт: www.all-impex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.
Конструктивно датчики давления представляют собой конструкцию, которая состоит из первичного преобразователя давления (1111Д) и электронного преобразователя (ЭП). Измеряемое давление подается в камеру ППД, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный электрический выходной сигнал.
Конструкции датчиков абсолютного и избыточного давления по внешнему виду отличаются друг от друга наличием отверстия в разъеме (исполнение с электрическим разъемом) или воздухозаборной трубки (исполнение с электрическим кабелем) для соединения с атмосферным давлением датчиков избыточного давления.
Обозначение исполнения датчика в виде буквенно-цифрового кода имеет следующую структуру, расшифровка которой приведена в технической документации на датчики:
ADZ-SML-ААА SN ВВВ (С) DDD ЕЕЕ ННН GGG
Сокращенное наименование датчика
Модификация датчика Серийный номер
Диапазон измерений Вид измеряемого давления Погрешность измерений Присоединение к процессу Выходной сигнал
Электрическое подключение

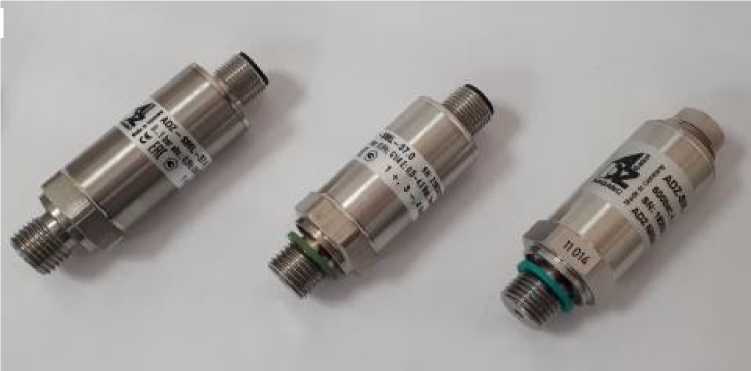

Фотография общего вида датчиков ADZ-SML представлена на рисунке 1.
Рисунок 1 - Общий вид датчиков ADZ-SML
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений, МПа (1) (2): - абсолютное давление |
от 0 до 0,1; от 0 до 0,12; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,45; от 0 до 0,5; от 0 до 0,55; от 0 до 0,6; от 0 до 0,65; от 0 до 0,7; от 0 до 0,75; от 0 до 0,8; от 0 до 0,9; от 0 до 1,0; от 0 до 1,2; от 0 до 1,5; от 0 до 1,6; от 0 до 2,0; от 0 до 2,5; от 0 до 3,0; от 0 до 3,2; от 0 до 3,5; от 0 до 4,0; от 0 до 4,5; от 0 до 5,0; от 0 до 5,5; от 0 до 6,0; от 0 до 6,5; от 0 до 7,0; от 0 до 7,5; от 0 до 8,0; от 0 до 8,5; от 0 до 9,0; от 0 до 9,5; от 0 до 10,0; от 0 до 11,0; от 0 до 16,0; от 0 до 20,0; от 0 до 25,0; от 0 до 27,0; от 0 до 30,0; от 0 до 31,5; от 0 до 35,0; от 0 до 40,0; от 0 до 45,0; от 0 до 50,0; от 0 до 60,0 |
- избыточное давление |
от 0 до 0,01; от 0 до 0,05; от 0 до 0,06; от 0 до 0,1; от 0 до 0,12; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,45; от 0 до 0,5; от 0 до 0,55; от 0 до 0,6; от 0 до 0,65; от 0 до 0,7; от 0 до 0,75; от 0 до 0,8; от 0 до 0,9; от 0 до 1,0; от 0 до 1,2; от 0 до 1,5; от 0 до 1,6; от 0 до 2,0; от 0 до 2,5; от 0 до 3,0; от 0 до 3,2; от 0 до 3,5; от 0 до 4,0; от 0 до 4,5; от 0 до 5,0; от 0 до 5,5; от 0 до 6,0; от 0 до 6,5; от 0 до 7,0; от 0 до 7,5; от 0 до 8,0; от 0 до 8,5; от 0 до 9,0; от 0 до 9,5; от 0 до 10,0; от 0 до 11,0; от 0 до 16,0; от 0 до 20,0; от 0 до 25,0; от 0 до 27,0; от 0 до 30,0; от 0 до 31,5; от 0 до 35,0; от 0 до 40,0; от 0 до 45,0; от 0 до 50,0; от 0 до 60,0 |
Наименование характеристики |
Значение |
- давление-разрежения |
от -0,1 до 0,05; от -0,1 до 0,1; от -0,1 до 0,16; от -0,1 до 0,2; от -0,1 до 0,3; от -0,1 до 1,0 |
- разрежение |
от -0,1 до 0; от -0,01 до 0 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % (2) |
±0,5; ±1,0 |
Вариация, % диапазона измерений |
Y |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % /10 оС |
±0,27 |
Нормальные условия:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -60 до +125 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 80 до 110 |
Выходные сигналы (2): | |
- аналоговый в виде постоянного |
от 4 до 20; от 0 до 5; от 0 до 20; от 0 до 10; |
электрического тока, мА |
от 1 до 5 |
- аналоговый в виде напряжения |
от 0 до 2,5; от 0 до 5; от 0 до 6; от 0 до 10; от 0,5 |
постоянного тока, В |
до 2,5; от 0,5 до 4,5; от 0,5 до 5; от 0,5 до 5,5; |
от 1 до 5 | |
Номинальное напряжение питания постоянного тока (для стандартных выходных сигналов), В |
24 |
Номинальное напряжение питания постоянного тока (для ратиометрических выходных сигналов), В |
5 |
Диапазон напряжений питания постоянного тока (для стандартных выходных сигналов), В (2) |
от 12 до 32; от 9 до 32; от 8 до 32 |
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального (для стандартных выходных сигналов), d, % / 1 В |
±0,09 |
Габаритные размеры (длинахширинахвысота), мм, не более |
30х30х96 |
Масса, кг, не более |
0,12 |
Средний срок службы, лет, не менее |
12 |
Средняя наработка на отказ, ч , не менее |
100000 |
Наименование характеристики |
Значение |
Степень защиты оболочки по ГОСТ 142542015 |
IP65 |
|
