Номер по Госреестру СИ: 78342-20
78342-20 Ключи моментные предельные
(WERA серии Click-Torque)
Назначение средства измерений:
Ключи моментные предельные WERA серии Click-Torque, (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Общие сведения
Дата публикации - 14.06.2020
Срок свидетельства - 29.05.2025
Номер записи - 177332
ID в реестре СИ - 1261977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Click-Torque X1 (2,5-25) Nm, Click-Torque X1, Click-Torque E1, Click-Torque C5, Click-Torque C4, Click-Torque C3, Click-Torque C2, Click-Torque C1, Click-Torque B2, Click-Torque B1, Click-Torque A6, Click-Torque A5, Click-Torque A-5, Click- Torque X1, Click- Torque C3, C3, C2, B1, A5, 0714,
Производитель
Изготовитель - Фирма "Wera Werkzeuge GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 201
Выдано извещений - 11
Кол-во периодических поверок - 123
Кол-во средств измерений - 34
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№825 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1072 от 2019.05.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№994 от 2020.05.29 ПРИКАЗ Об утверждении типов средств измерений 37 ГЕВ
№610 от 2024.03.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Ключи моментные предельные (WERA серии Click-Torque)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78342-20 Ключи моментные предельные (WERA серии Click-Torque) Фирма "Wera Werkzeuge GmbH" (ГЕРМАНИЯ ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78342-20 29.05.2025 |
Ключи моментные предельные, WERA серии Click-Torque Фирма "Wera Werkzeuge GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ЗРТО" (1513) | 3 | 1 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 2 | 4 | 0 | 6 | 2 | 4 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 6 | 8 | 5 | 3 | 12 | 7 | 5 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 19 | 3 | 10 | 8 | 0 | 13 | 8 | 5 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 14 | 8 | 6 | 0 | 13 | 7 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3 | 2 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 6 | 5 | 1 | 0 | 5 | 5 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 9 | 1 | 4 | 0 | 4 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЛИЦ" (RA.RU.311620) | 29 | 2 | 21 | 8 | 7 | 28 | 20 | 8 | ||
| ООО "АЗ-И" (RA.RU.312199) | 14 | 1 | 13 | 0 | 1 | 1 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 1 | 0 | 6 | 0 | 3 | 0 | 3 | |
| ООО "НОРГАУ РУССЛАНД" (RA.RU.314309) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "УЗГА" (RA.RU.311517) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
1060 | 1273 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1486 | 1273 |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным WERA серии Click-Torque
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «Wera Werkzeuge GmbH», Германия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011. Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений крутящего момента силы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Wera Werkzeuge GmbH», ГерманияАдрес: Korzerter Str. 21-25 D-42349 Wuppertal, Germany
Тел.: +49 202 / 40 45 - 0, факс: +49 202 / 40 45 276
E-mail: info@wera.de
Заявитель
Общество с ограниченной ответственностью «КНИПЕКС» (ООО «КНИПЕКС»)
ИНН 7729415038
Адрес: 119454, г. Москва, ул. Лобачевского, д. 92, к.1
Тел.: +7 (495) 737-34-97
E-mail: knipex@jbtools.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия моментных предельных ключей WERA серии Click-Torque основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, фиксатора, предельного механизма, головки с трещоточным механизмом и присоединительным квадратом с шариковым фиксатором или гнезда для установки сменных инструментальных насадок. Ключи модификаций A5, A6, B1, B2, C1, C2, C3, C4, C5, E1, X1, X2, X3, X4, X5 и X6 имеют механическую шкалу для установки задаваемого значения крутящего момента силы. Ключи модификаций XP1, XP2, XP3, XP4 имеют внутренний специальный механизм для задания крутящего момента.
Ключи выпускаются в 20 модификациях: A5, A6, B1, B2, C1, C2, C3, C4, C5, E1, X1, X2, X3, X4, X5, X6, XP1, XP2, XP3 и XP4. Ключи различаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, способами установки задаваемого значения крутящего момента силы, а также значениями некоторых технических характеристик.
Ключи модификаций Click-Torque A5 могут поставляться в составе набора «Bicycle Set Torque 1», состоящего из ключа Click-Torque A5, четырёх торцевых и одиннадцати отверточных головок, в соответствии с заказом потребителя.
Ключи модификаций Click-Torque A6 могут поставляться в составе набора «Click Torque A6 Set 1», состоящего из ключа Click-Torque A6, шести торцевых, двенадцати отверточных головок и удлинителя, в соответствии с заказом потребителя.
Ключи модификаций Click-Torque C3 могут поставляться в составе набора «Click Torque C3 Set 1», состоящего из ключа Click-Torque C3, четырёх торцевых, семи отверточных головок и удлинителя, в соответствии с заказом потребителя.
Общий вид ключей представлен на рисунках 1 - 20.
Типовая маркировка ключей представлена на рисунке 21.
Общий вид наборов «Bicycle Set Torque 1», «Click-Torque A6 Set 1», «Click-Torque C3
Set 1» представлен на рисунках 22-24.

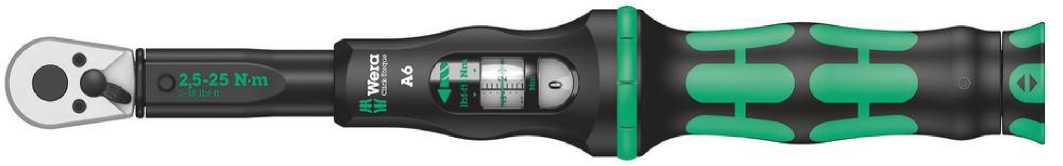

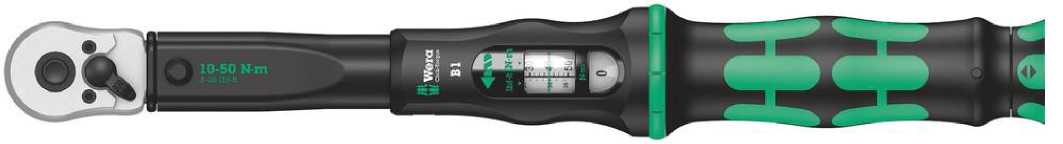

Рисунок 1 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque A5

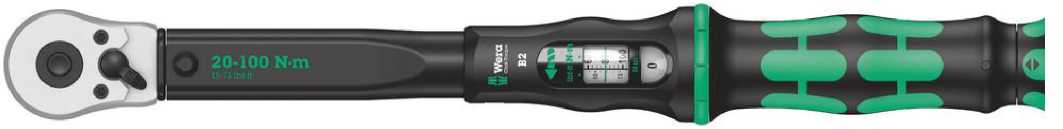

Рисунок 2 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque A6
Рисунок 3 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque B1
Рисунок 4 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque B2
Рисунок 5 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque C1

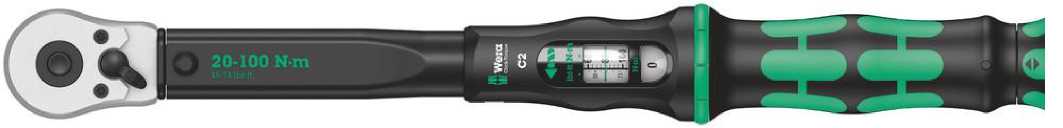

Рисунок 6 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque C2

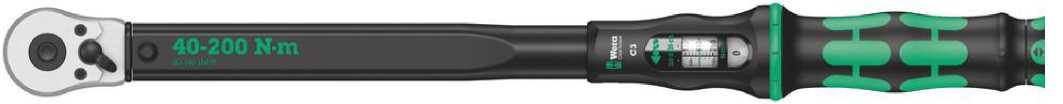

Рисунок 7 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque C3
Рисунок 8 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque C4
Рисунок 9 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque C5
Рисунок 10 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque E1

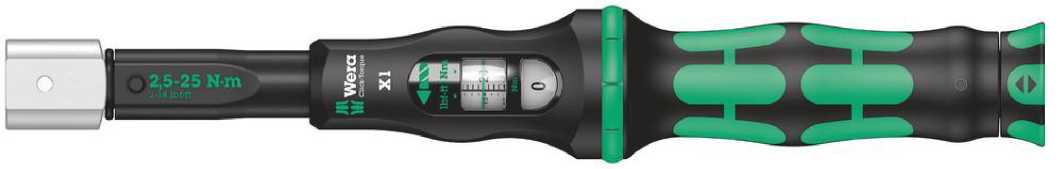

Рисунок 11 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X1

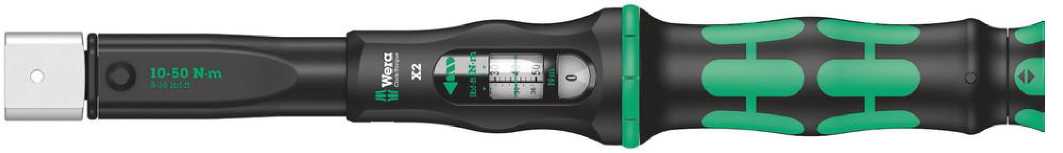

Рисунок 12 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X2

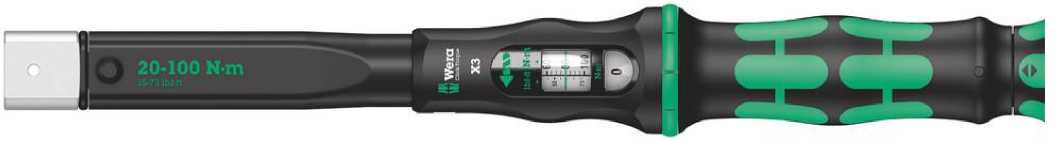

Рисунок 13 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X3

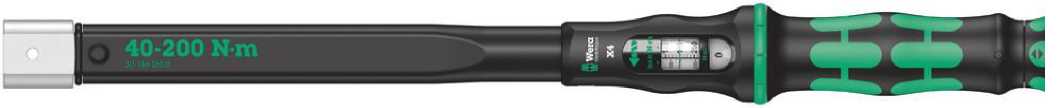

Рисунок 14 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X4
Рисунок 15 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X5
Рисунок 16 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque X6

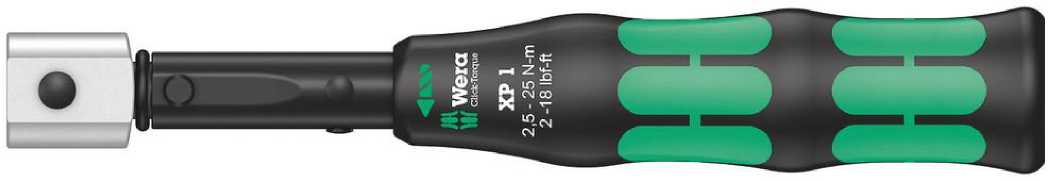

Рисунок 17 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque XP1

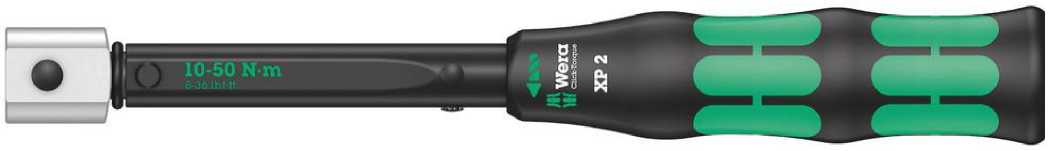

Рисунок 18 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque XP2

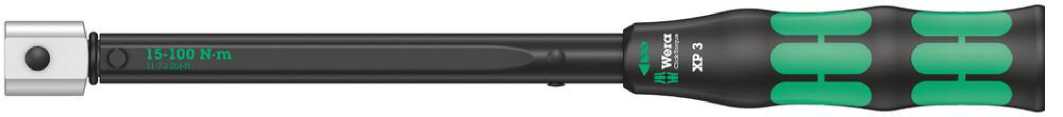

Рисунок 19 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque XP3

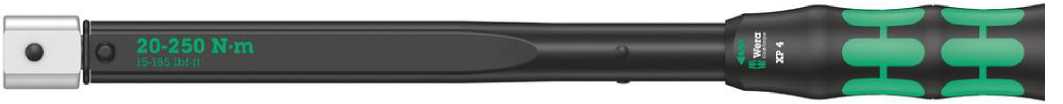

Рисунок 20 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque XP4

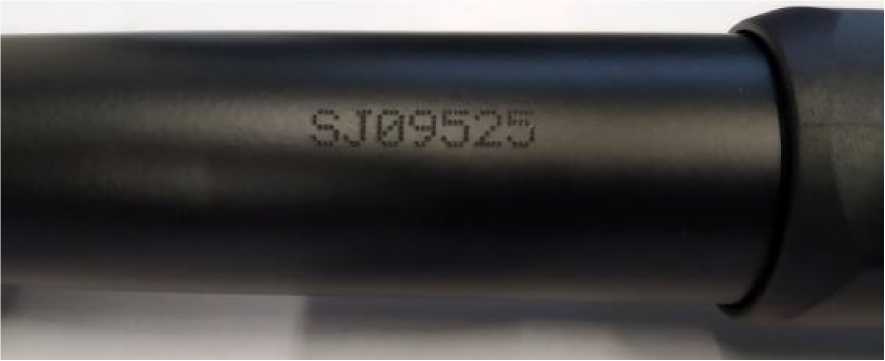

Рисунок 21 - Типовая маркировка ключей

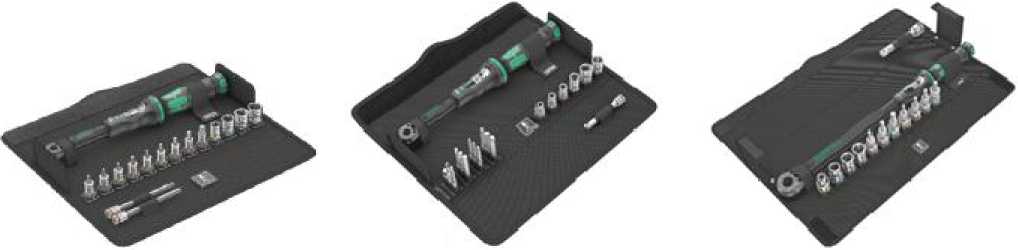

Рисунок 22 - Общий вид Рисунок 23 - Общий вид Рисунок 24 - Общий вид

набора «Bicycle Set Torque 1» набора «Click-Torque A6 Set 1» набора «Click-Torque C3 Set 1»
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Торцевые головки |
4 шт.1; 6 шт.2) | |
|
Отверточные головки |
7 шт.4) | |
|
Удлинитель |
- |
1 5) 1 шт. ’ |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
составе наборов «Bicycle Set Torque 1» и «Click-Torque C3 Set 1»
«Click-Torque A6 Set 1»
| ||
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
Click-Torque A5 |
от 2,5 до 25,0 |
0,1 |
±4/- |
|
Click-Torque A6 |
от 2,5 до 25,0 |
0,1 |
±3/- |
|
Click-Torque B1 |
от 10 до 50 |
0,25 |
±3/- |
|
Click-Torque B2 |
от 20 до 100 |
0,5 |
±3/- |
|
Click-Torque C1 |
от 10 до 50 |
0,25 |
±3/- |
|
Click-Torque C2 |
от 20 до 100 |
0,5 |
±3/- |
|
Click-Torque C3 |
от 40 до 200 |
1 |
±3/- |
|
Click-Torque C4 |
от 60 до 300 |
1 |
±3/- |
|
Click-Torque C5 |
от 80 до 400 |
1 |
±3/- |
|
Click-Torque E1 |
от 200 до 1000 |
2 |
±3/- |
|
Click-Torque X1 |
от 2,5 до 25,0 |
0,1 |
±4/±4 |
Продолжение таблицы 1
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
Click-Torque X2 |
от 10 до 50 |
0,25 |
±3/±3 |
|
Click-Torque X3 |
от 20 до 100 |
0,5 |
±3/±3 |
|
Click-Torque X4 |
от 40 до 200 |
1 |
±3/±3 |
|
Click-Torque X5 |
от 60 до 300 |
1 |
±3/±3 |
|
Click-Torque X6 |
от 80 до 400 |
1 |
±3/±3 |
|
Click-Torque XP1 |
от 2,5 до 25,0 |
-- |
±2/±2 |
|
Click-Torque XP2 |
от 10 до 50 |
-- |
±2/±2 |
|
Click-Torque XP3 |
от 15 до 100 |
-- |
±2/±2 |
|
Click-Torque XP4 |
от 20 до 250 |
-- |
±2/±2 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм), прямоугольника, шестигранника или круглого отверстия, мм |
Масса, г, не более |
Длина, мм, не более |
|
Click-Torque A5 |
6,4 (1/4) |
522 |
290 |
|
Click-Torque A6 |
6,4 (1/4)** |
517 |
290 |
|
Click-Torque B1 |
9,5(3/8) |
1056 |
360 |
|
Click-Torque B2 |
9,5(3/8) |
1249 |
405 |
|
Click-Torque C1 |
12,7 (1/2) |
1075 |
360 |
|
Click-Torque C2 |
12,7 (1/2) |
1240 |
405 |
|
Click-Torque C3 |
12,7 (1/2) |
1457 |
510 |
|
Click-Torque C4 |
12,7 (1/2) |
1660 |
595 |
|
Click-Torque C5 |
12,7 (1/2) |
2135 |
680 |
|
Click-Torque E1 |
19,1(3/4) |
8000 |
1250 |
|
Click-Torque X1 |
9x12* |
515 |
283 |
|
Click-Torque X2 |
9x12* |
960 |
338 |
|
Click-Torque X3 |
9x12* |
1052 |
372 |
|
Click-Torque X4 |
14x18* |
1264 |
480 |
|
Click-Torque X5 |
14x18* |
1439 |
570 |
|
Click-Torque X6 |
14x18* |
1781 |
655 |
|
Click-Torque XP1 |
9x12* |
375 |
217 |
|
Click-Torque XP2 |
9x12* |
448 |
262 |
|
Click-Torque XP3 |
9x12* |
546 |
332 |
|
Click-Torque XP4 |
14x18* |
1220 |
457 |
|
* - размер присоединительного прямоугольника ** - размер присоединительного шестигранника | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
