Сведения о средстве измерений: 60929-15 Счетчики газа диафрагменные

Номер по Госреестру СИ: 60929-15
60929-15 Счетчики газа диафрагменные
(UG (G6, G10, G16, G25))

Назначение средства измерений:
Счетчики газа диафрагменные UG (G6; G10; G16; G25) (далее - счетчики) предназначены для измерения объема природного и других неагрессивных газов.

Внешний вид. Счетчики газа диафрагменные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Счетчики газа диафрагменные
Рисунок № 1

Общие сведения

Дата публикации - 19.04.2022
Срок свидетельства - 27.04.2025
Номер записи - 176974
ID в реестре СИ - 1231277
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

UG G-10, UG (G6, G10, G16, G25), UG (G6), UG (G10), UG, Metrix UG G6, Metrix UG G10, Metrix-G10, Metrix UG G6, Metrix UG G10, Metrix UG G-10, Metrix G6, metrix G10, Metrix, G6, G16 METRIX, G16, G10, G-10,

Производитель

Изготовитель - Фирма "Apator Metrix" S.A.
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

IS_3 Сводная диаграмма импортозамещения по группам средств измерений (по типам СИ)

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Статистика

Кол-во поверок - 8113
Выдано извещений - 4
Кол-во периодических поверок - 1021
Кол-во средств измерений - 6345
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 3818 дн.

Приказы РСТ, где упоминается данный тип СИ

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№712 от 2015.06.17 Об утверждении тпов средств измереий

№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго

№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"

№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт

№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"

№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)

Наличие аналогов СИ: Счетчики газа диафрагменные (UG (G6, G10, G16, G25))

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
60929-15 Счетчики газа диафрагменные (UG (G6, G10, G16, G25)) Фирма "Apator Metrix" S.A. (ПОЛЬША )	60295-15 Счетчики газа объемные диафрагменные (ВК-G) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.)

Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
13930-06 01.01.2012	Счетчики газа объемные диафрагменные, G1,6; G2,5; G4; G6; G6Т; G10; G10Т; G10ТS Фирма "Apator Metrix" S.A. (ПОЛЬША )		10 лет
13930-09 01.05.2014	Счетчики газа объемные диафрагменные, G1,6; G2,5; G4; G6; G6Т; G10; G10Т; G10ТS Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
24378-06 01.01.2012	Счетчики газа объемные диафрагменные, AM(G16; G16Т; G16ТS) и G25; G40; G65 Фирма "Apator Metrix" S.A. (ПОЛЬША )		10 лет
24378-09 01.05.2014	Счетчики газа объемные диафрагменные, AM (G16; G16Т; G16ТS) и G25; G40; G65 Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
28550-06 01.01.2012	Счетчики газа объемные диафрагменные, ГЕЛИОС (G1,6; G2,5; G4) и ГЕЛИОС U (G1,6; G2,5; G4) Фирма "Apator Metrix" S.A. (ПОЛЬША )		10 лет
28550-09 01.05.2014	Счетчики газа объемные диафрагменные, ГЕЛИОС U (G1,6(T); G2,5(Т); G4(Т)) Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
52034-12 20.12.2017	Счетчики газа объемные диафрагменные, ГЕЛИОС U Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
52035-12 20.12.2017	Счетчики газа объемные диафрагменные, AM (G6, G10, G16) Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
52036-12 20.12.2017	Счетчики газа объемные диафрагменные с термокоррекцией, AMТ (G6; G10; G16) Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ	10 лет
60929-15 27.04.2025	Счетчики газа диафрагменные, UG (G6, G10, G16, G25) Фирма "Apator Metrix" S.A. (ПОЛЬША )	ОТ МП	10 лет

MI_2 Каталог типов СИ ФГИС АРШИН по областям измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики газа объемные диафрагменные (ВК-G)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729)		METRIX G6	1	0	1	0	0	0	0
ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221)		метрикс G10 Metrix-G10 UG G10	4	0	4	0	0	0	0
ООО "РЦСМ" (RA.RU.312866)		ЭКОНОМ	2	0	2	0	0	0	0
ООО "ГАЗСЕРВИСЦЕНТР" (РОСС RU.0001.310168)		ИG G6	1	0	0	0	0	0	0
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	G10	1	0	1	0	1	0	1
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	Metrix G6	1	0	1	0	0	0	0
ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116)		G6	1	0	1	0	0	0	0
ФБУ «Рязанский ЦСМ» (RA.RU.311387)	РСТ	UG (G6, G10, G16, G25)	816	0	0	0	0	0	0
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	нет данных	57	0	0	0	0	0	0
ООО "ГАЗЭНЕРГОУЧЕТ" (RA.RU.312464)		G-10 G6 UG G10 UG G6 UG G-6 G10 Metrix UG G10	8	0	7	0	1	0	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	UG G6	1	0	1	0	0	0	0
ИП Архипов А.Ю. (RA.RU.320011)		UG (G6, G10, G16, G25)	11	0	0	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	UG UG (G6) UG (G6, G10, G16, G25) UG G10 UG G6 UG (G10) UG G16 UG G6-130 UG G6-250 G6	804	50	691	2	804	50	691
ООО "МЕТЭКО-ПРЕМАГАЗ" (RA.RU.311869)		UG G6 UG G10 UG G16 UG G25 UG-G6 UG-G16 UG-G10 G16 METRIX UG-G6-250 UG G6-250	6079	5515	229	2	5440	5243	86
ФБУ "РЯЗАНСКИЙ ЦСМ" (56)	РСТ		14	0	0	0	0	0	0
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ		44	0	0	0	0	0	0
ООО "Феррата" (1329)		Metrix	1	0	0	0	0	0	0
ФГУП «ВНИИМС» (RA.RU.311493)	РСТ	UGG10	160	0	0	0	0	0	0
ОАО "Газпром газораспределение Киров" (РОСС RU.0001.310180)		UG G6	5	0	0	0	0	0	0
ФБУ «Тамбовский ЦСМ» (RA.RU.311407)	РСТ	UG (G6, G10, G16, G25)	2	0	0	0	0	0	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	UG G10 UG G25	6	6	0	0	6	6	0
АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ БЕЛГОРОД" (RA.RU.311755)		UG G6	5	0	5	0	0	0	0
ООО "ГОСВОДОУЧЕТ" (RA.RU.312565)		Эконом	1	0	1	0	0	0	0
ООО "ЦСМ" (RA.RU.314366)		UG G6 G10 G6	3	0	3	0	0	0	0
ООО "МСК" (RA.RU.312421)		UG (G6, G10, G16, G25)	1	0	1	0	0	0	0
ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407)		Счетчик газа диафрагменный UG-G6	2	0	2	0	2	0	2
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	UG G6	1	0	1	0	0	0	0
ООО "ГАЗСТАНДАРТ" (RA.RU.312875)		metrix G10 Metrix UG G6 Metrix UG G10 Metrix UG G10 Metrix UGG10	13	0	13	0	0	0	0
ООО "УНИВЕРСАЛ" (RA.RU.312100)		Metrix UG G10	1	0	1	0	0	0	0
ООО "ГИС" (RA.RU.312701)		G6	1	0	1	0	0	0	0
ООО "ЭТАЛОН" (RA.RU.312790)		Счетчики газа Мetrix G6 Счетчики газа UG G6	16	11	5	0	16	11	5
ООО "МС-СПЕЦГАЗРЕСУРС" (RA.RU.314839)		G10	4	0	4	0	0	0	0
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265)		UG G6	21	0	21	0	21	0	21
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		UG G6	1	0	1	0	0	0	0
ООО "ГТС" (RA.RU.314885)		Metrix UG G6 UG G6 UG G-10 Metrix UG G-10	6	0	6	0	0	0	0
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841)		G6	1	0	1	0	0	0	0
ООО "ТОЧНЫЙ РЕЗУЛЬТАТ" (RA.RU.312354)		UG-G6 (Metrix Польша)	1	0	1	0	0	0	0
АО "МОСОБЛГАЗ" (RA.RU.311331)		UG G10 G10 UG G6	9	0	9	0	0	0	0
ООО "ПРИЗМА" (RA.RU.312887)		UG G6	1	0	1	0	0	0	0
ООО "ГАЗБЫТСЕРВИС" (RA.RU.312898)		UG G10	5	0	5	0	0	0	0
ООО «ГЭС» (RA.RU.313212)		Метрикс G6	1	0	1	0	0	0	0

Стоимость поверки Счетчики газа объемные диафрагменные (ВК-G)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	1700	4193
ФБУ НИЦ ПМ-Ростест Москва	6600	4193
ФБУ НИЦ ПМ-Ростест Москва	1350	4193
ФБУ Калининградский ЦСМ Калининградская область	8285	4193
ФБУ Калининградский ЦСМ Калининградская область	3200	4193

Знак утверждения типа

наносится на счетчик и титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

изложены в документе «Счетчики газа диафрагменные UG (G6; G10; G16; G25). Паспорт».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным UG (G6; G10; G16; G25)

1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. МОЗМ MP № 6 «Счетчики газа. Общие требования».
4. МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»
5. Техническая документация фирмы - изготовителя.

Поверка

осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:

-расходомерные установки с диапазоном измерений от 0,06 м³/ч до 40 м³/ч, погрешностью ±0,5%.

Изготовитель

Фирма «Apator Metrix» S.A., Польша
83-110, г. Тчев, ул. Грунвальдзка, 14
Тел.: +48585309200
Факс: +48585309300

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм, и отсчетное устройство. Измерительный механизм состоит из 2-х отделений, каждое из которых разделено гибкой диафрагмой с закрепленной в ее центральной части пластиковой пластиной на две измерительные камеры.

Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение диафрагмы, находящихся внутри счетчика и образующих измерительные камеры. Газ через входной штуцер заполняет пространство внутри корпуса счетчика и через золотник поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма перемещаясь, вытесняет газ из соседней камеры через золотник и отводящий канал в выходной штуцер. Аналогичный процесс происходит и во втором отделении.

Возвратно-поступательное движение диафрагмы преобразуется рычажно-кривошипным механизмом во вращательное движение выходного вала, число оборотов которого пропорционально числу перемещений диафрагмы, а следовательно, и протекающему объему газа. Вращение выходного вала через магнитную муфту передается на роликовое отсчетное устройство.

Корпус счетчика изготовлен из листовой стали покрытой защитным слоем, а диафрагма - из синтетического материала. Счетчик имеет устройство, препятствующее работе измерительного механизма при направлении потока газа, противоположном требуемому. По индивидуальному заказу для дистанционной передачи информации к счетчику может подключатся датчик импульсов с «герконом», срабатывающий от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.

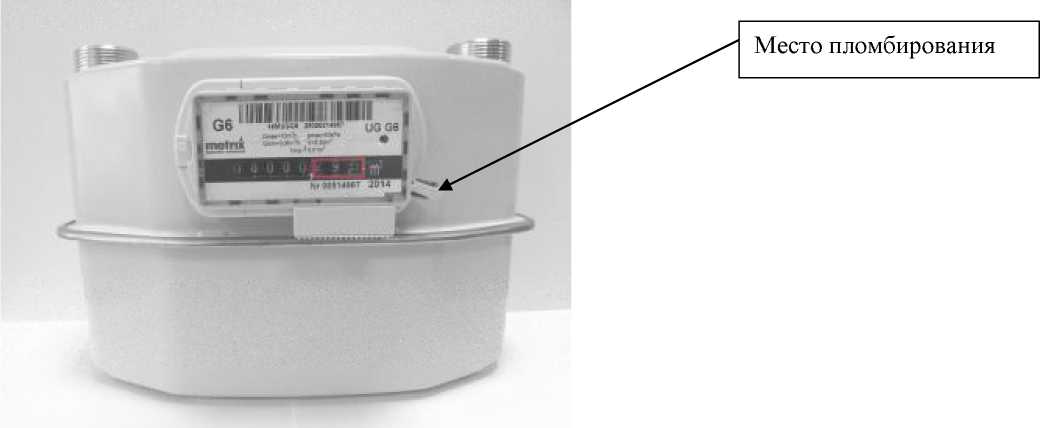

Фотография общего вида счетчика с указанием места пломбировки

Внешний вид. Счетчики газа объемные диафрагменные (ВК-G), http://oei-analitika.ru

Наименование	Кол-во	Примечание
Счетчик газа диафрагменный UG (G6; G10; G16; G25)	1	По заказу
Паспорт	1
Защитные колпачки	2
Индивидуальная упаковка	1

Наименование	G6	G10	G16	G25
Номинальный расход, м³/ч	6	10	16	25
Минимальный расход, не менее, м³/ч	0,06	0,1	0,16	0,25
Максимальный расход, не более, м³/ч	10	16	25	40
Пределы допускаемой относительной погрешности в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax	±3 ±1,5
Порог чувствительности, не более, м³/ч	0,008	0,013		0,02
Потеря давления, не более, Па	200	300
Максимальное рабочее давление, кПа	50
Емкость отсчетного устройства, м³	99999,999	999999,99
Параметры геркона *: напряжение, B ток, мА цена одного импульса, имп/м³	24 100 0,01	24 100 0,1
Диапазон рабочих температур, °С	-25 . . . +55
Температура окружающей среды, хранения и транспортировки, °С	-30 . . . +55
Межосевое расстояние, не более, мм	250	300		335
Размеры трубной резьбы, дюйм	1 ^%	1 / 1^3/4 ; 2		2 ^1/2
Масса, не более, кг	3,8	7,1		12
Г абаритные размеры, не более, мм	325х180х24 0	395х214х355		459х316х370
Срок службы, не менее, лет	20

* по индивидуальному заказу
