Сведения о средстве измерений: 78004-20 Сканеры лазерные мобильные

Номер по Госреестру СИ: 78004-20
78004-20 Сканеры лазерные мобильные
(Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE)

Назначение средства измерений:
Сканеры лазерные мобильные Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE (далее - сканеры) предназначены для измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов по их цифровому изображению.

сертификация программного обеспечения
Внешний вид. Сканеры лазерные мобильные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 1
Внешний вид. Сканеры лазерные мобильные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 2
Внешний вид. Сканеры лазерные мобильные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 3
Внешний вид. Сканеры лазерные мобильные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 4
Внешний вид. Сканеры лазерные мобильные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 5

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства - 01.04.2025
Номер записи - 177024
ID в реестре СИ - 1229235
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Сканер лазерный мобильный Phoenix miniRANGER-LITE, модификация Phoenix Scout16, модификация Phoenix Scout 16, Phoenix Scout 16,

Производитель

Изготовитель - Фирма "Phoenix LiDAR Systems, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№683 от 2020.04.01 ПРИКАЗ Об утверждении типов средств измерений 44

Наличие аналогов СИ: Сканеры лазерные мобильные (Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
78004-20 Сканеры лазерные мобильные (Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE)
Фирма "Phoenix LiDAR Systems, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
74100-19 Устройства синхронизации единого времени (СВ)
ООО НПП "ЭКРА" (РОССИЯ г.Чебоксары)
78004-20 Сканеры лазерные мобильные (Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE)
Фирма "Phoenix LiDAR Systems, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
74101-19 Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201)
ООО "АГМ Системы" (РОССИЯ г.Краснодар)

Все средства измерений ООО "АГМ Системы"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
78004-20
01.04.2025
Сканеры лазерные мобильные, Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE
Фирма "Phoenix LiDAR Systems, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕСТИНТЕХ"
(RA.RU.312099)
  • модификация Phoenix Scout 16
  • модификация Phoenix Scout16
  • 3 0 3 0 3 0 3
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Phoenix Scout 16
  • 7 1 4 0 2 1 1
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Сканер лазерный мобильный Phoenix miniRANGER-LITE
  • 10 0 0 0 0 0 0
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • Phoenix Scout 16
  • 1 0 1 0 1 0 1

    Стоимость поверки Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Сканеры поставляются с программным обеспечением (ПО) Phoenix SpatialExplorer и Novatel Inertial Explorer FN. ПО сканеров разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационное наименование ПО

    Phoenix SpatialExplorer

    Novatel Inertial Explorer FN

    Номер версии (идентификационный номер) ПО, не ниже

    5.0.3

    8.80.2720.0

    Цифровой идентификатор ПО

    2B0D79E9

    E8431A6B

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Лист № 5 Всего листов 7

    Знак утверждения типа

    Знак утверждения типа

    наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

    Лист № 6 Всего листов 7

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к сканерам лазерным мобильным Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE

    Государственная поверочная схема для координатно-временных средств измерений, утверждённая приказом Росстандарта от 29 декабря 2018 г. № 2831

    Техническая документация «Phoenix LiDAR Systems, LLC», США

    Поверка

    Поверка

    осуществляется по документу МП АПМ 91-19 «Сканеры лазерные мобильные Phoenix Scout

    16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE.

    Методика поверки», утверждённому ООО «Автопрогресс-М» «31» января 2020 года.

    Основные средства поверки:

    - эталон 2-го разряда (фазовый светодальномер, тахеометр) в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2831.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «Phoenix LiDAR Systems, LLC», США
    Адрес: 10131 National Blvd., Los Angeles, CA 90034, USA
    Тел.: +1 (323) 577-3366
    Web-сайт: www.phoenixlidar.com
    Лист № 7
    Всего листов 7

    Заявитель


    Общество с ограниченной ответственностью «Технокауф» (ООО «Технокауф ») ИНН 5009073429
    Адрес: 108811, г. Москва, Километр Киевское шоссе 22-й, (Московский), домовл.4, стр.5, Блок Е, этаж 4, офис 400Е
    Тел./факс: +7 (495) 363-15-59
    E-mail: info@technokauf.ru

    Испытательный центр


    Общество с ограниченной ответственностью «Автопрогресс-М»
    (ООО «Автопрогресс-М»)
    Адрес: 123308, г. Москва, ул. Викторенко, 16, стр.1
    Тел.: +7 (495) 120-03-50, факс: +7 (499) 120-03-50 доб. 0
    E-mail: info@autoprogress-m.ru

    Принцип действия сканера реализует в динамике полярный метод измерения координат в пространстве.

    Конструктивно, сканер представляет себя моноблочный корпус, вмещающий сканирующий и электронный блоки.

    Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения.

    В состав электронного блока входят инерциальная система навигации, ГНСС приемник ГЛОНАСС/GPS, плата контроля и управления, радио-модем и регистратор измерительной информации (по заказу, сканеры могут комплектоваться внешним навигационным модулем).

    Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) обрабатывается программным обеспечением Novatel Inertial Explorer FN. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленное по разности координат.

    Управление сканерами осуществляется с помощью управляющего компьютера с установленным программным обеспечением Phoenix SpatialExplorer с использованием технологии связи 4G в режиме реального времени.

    По заказу, сканеры комплектуются фото (видео) камерами, изображение которых автоматически накладывается на сканируемые объекты.

    Сканеры могут быть установлены на носителях различных видов: автомобильных, морских, авиационных (в т.ч. беспилотных), ручных.

    Сканеры выпускаются в 5 модификациях и имеют следующие особенности:

    • - сканер Phoenix Scout 16 является базовой моделью и имеет наименьшие габаритные размеры и массу;

    • - сканер Phoenix Scout 32 имеет повышенную частоту сканирования, что позволяет повысить плотность сканируемых точек;

    • - сканер Phoenix Scout ULTRA имеет повышенную частоту сканирования, что позволяет повысить плотность сканируемых точек и увеличить скорость носителя;

    • - сканер Phoenix miniRANGER-LITE оснащен приемником лазерного излучения, который позволяет принимать и обрабатывать многократные (до 7) отражения от одного лазерного импульса. Рекомендуется для сканирования территорий покрытых лесом;

    • - сканер RANGER оснащен лазерным дальномером с длиной волны инфракрасного спектра в средней зоне. Рекомендуется для сканирования территорий покрытых снегом и льдом.

    Ограничение доступа к внутренним узлам обеспечивается технологией производства. Корпус сканеров не пломбируется.

    Все внутренние винты покрыты специальным защитным лаком. Обслуживание сканеров выполняется в сервисных центрах.

    Внешний вид сканеров Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix minRANGER-LITE, Phoenix RANGER и место нанесения знака утверждения типа представлены на рисунках 1, 2, 3, 4 и 5.

    Внешний вид. Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201), http://oei-analitika.ru

    fig

    Q- _i

    Место нанесения знака утверждения типа

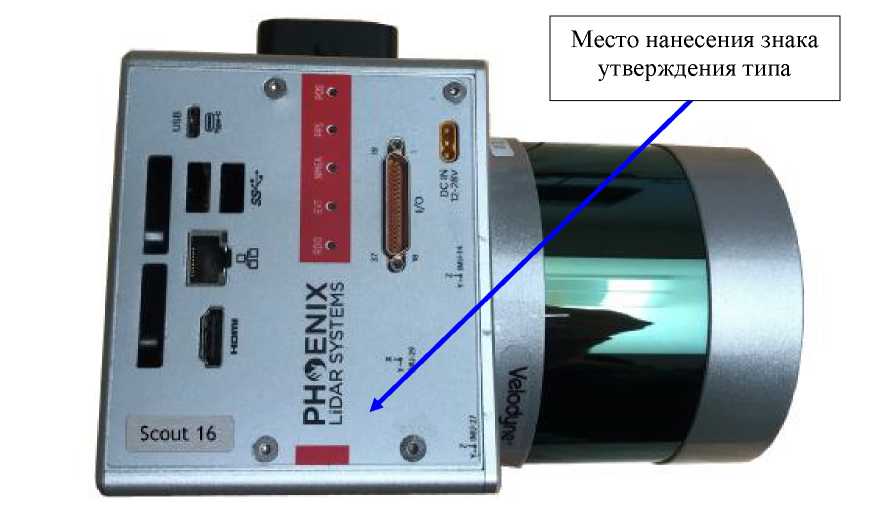

    Рисунок 1 - Внешний вид сканеров лазерных мобильных Phoenix Scout 16

    Внешний вид. Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201), http://oei-analitika.ru

    11|£

    ч- а -г <

    -*- ■a j

    Место нанесения знака утверждения типа

    Seoul Л

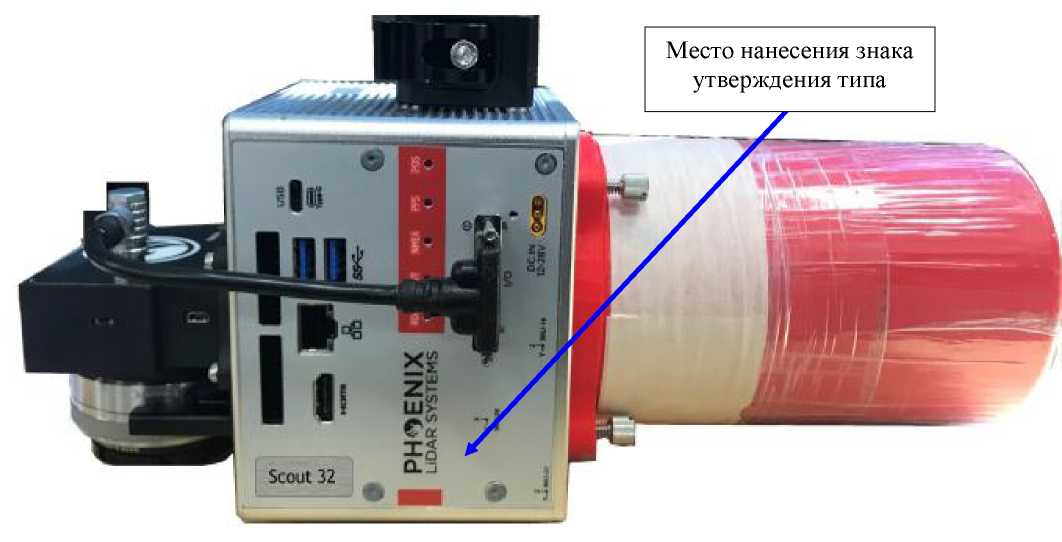

    Рисунок 2 - Внешний вид сканеров лазерных мобильных Phoenix Scout 32

    Внешний вид. Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201), http://oei-analitika.ru

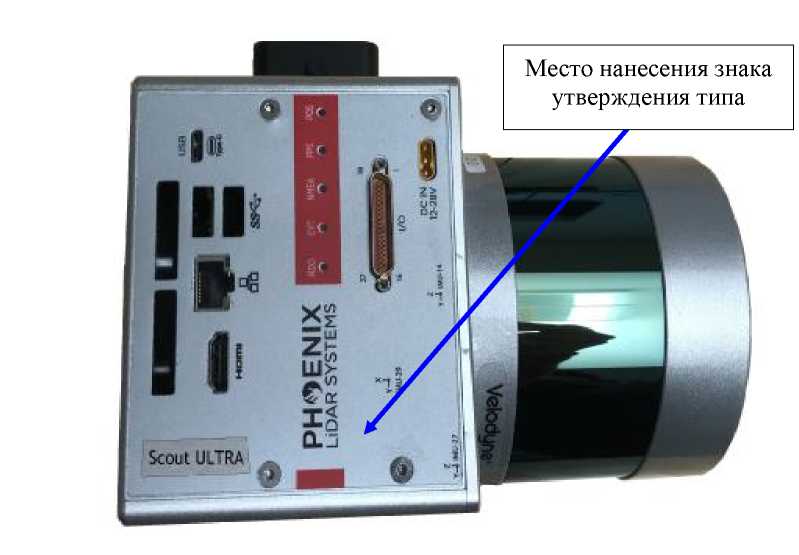

    Рисунок 3 - Внешний вид сканеров лазерных мобильных Phoenix Scout ULTRA

    Внешний вид. Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201), http://oei-analitika.ru

    H^ENIX

    Место нанесения знака утверждения типа

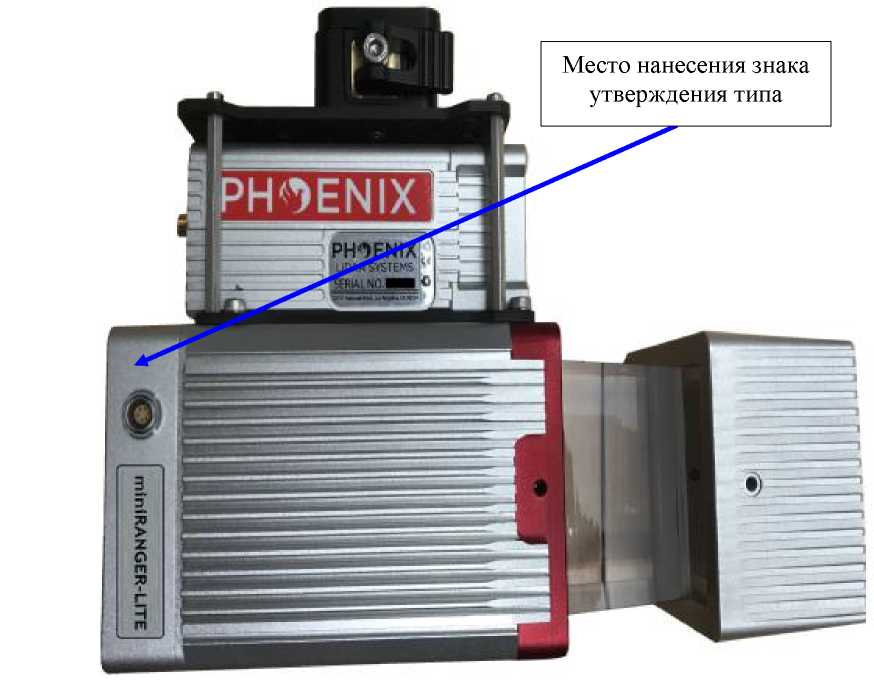

    Рисунок 4 - Внешний вид сканеров лазерных мобильных Phoenix miniRANGER-LITE

    Внешний вид. Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201), http://oei-analitika.ru

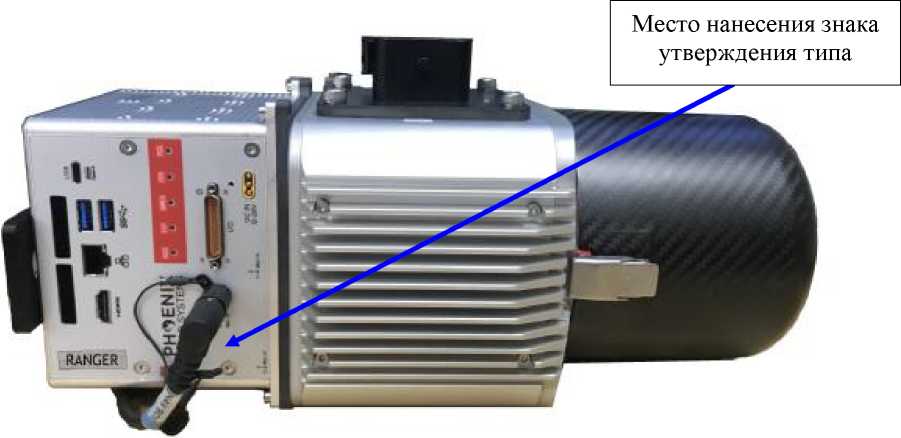

    Рисунок 5 - Внешний вид сканеров лазерных мобильных Phoenix RANGER

    Таблица 4 - Комплектность сканеров мобильных Phoenix Scout 16, Phoenix Scout 32, Phoenix

    Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE

    Наименование

    Обозначение

    Количество

    Сканер

    Phoenix Scout 16 или

    Phoenix Scout 32 или

    Phoenix Scout ULTRA или

    Phoenix RANGER или

    Phoenix miniRANGER-LITE

    1 шт.

    Внешний навигационный модуль

    -

    по заказу

    Монтажный комплект

    -

    1 шт.

    Компьютер управления

    -

    по заказу

    Аккумулятор

    -

    по заказу

    Сетевой адаптер

    -

    по заказу

    Фото (видео) камера

    -

    по заказу

    Комплект программного обеспечения

    -

    1 шт.

    Руководство по эксплуатации на русском языке

    -

    1 шт.

    Методика поверки

    МП АПМ 91-19

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Phoenix

    Scout

    16

    Phoenix

    Scout

    32

    Phoenix

    Scout

    ULTRA

    Phoenix miniRANG ER-LITE

    Phoenix

    RANGER

    Диапазон измерений, м

    от 1

    от 1

    от 1

    от 3

    от 3

    до 100

    до 100

    до 220

    до 250

    до 900

    Границы допускаемой абсолютной погрешности измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67), мм

    ±50

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение характеристики

    Phoenix

    Scout

    16

    Phoenix

    Scout

    32

    Phoenix

    Scout

    ULTRA

    Phoenix miniRANGER -LITE

    Phoenix

    RANGER

    Угловое поле сканирования, °

    360°

    Длина волны лазерного излучения, нм:

    905*

    1550*

    Мощность лазерного излучения, мВт, не более:

    0,1*

    2,5*

    Класс безопасности лазерного излучения:

    1*

    Напряжение электропитания постоянного тока от бортовой

    сети, В

    от 12 до 28

    Потребляемая мощность, Вт

    40

    80

    90

    Диапазон рабочих температур, °С

    от -

    10 до +40

    от 0 до +40

    Габаритные размеры

    170х116х

    246x116

    185х116х

    243х140х

    336х189х

    (ДхШхВ), мм, не более

    116

    х116

    116

    100

    125

    Масса, кг, не более

    1,8

    2,4

    2,2

    2,2

    5.4

    *- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей».
