78046-20 Расходомеры-ротаметры цельнометаллические
(BGN-R, BGF-R, KDS-R, BGK-R)
Назначение средства измерений:
Расходомеры-ротаметры цельнометаллические BGN-R, BGF-R, KDS-R, BGK-R (далее -ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Внешний вид.
Расходомеры-ротаметры цельнометаллические
Рисунок № 1
Внешний вид.
Расходомеры-ротаметры цельнометаллические
Рисунок № 2
Внешний вид.
Расходомеры-ротаметры цельнометаллические
Рисунок № 3
Внешний вид.
Расходомеры-ротаметры цельнометаллические
Рисунок № 4
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177066
ID в реестре СИ - 1228960
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, KDS-R-K-B-P-U-R-E-0-X-H, KDS-R, BGN-R-S15, BGN-R, BGN, BGF-R,
Производитель
Изготовитель - Фирма "KOBOLD Messring GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 482
Выдано извещений - 2
Кол-во периодических поверок - 356
Кол-во средств измерений - 13
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
Наличие аналогов СИ: Расходомеры-ротаметры цельнометаллические (BGN-R, BGF-R, KDS-R, BGK-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KOBOLD Messring GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51937-12 20.11.2022 |
Манометры показывающие, MAN-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53499-13 15.05.2018 |
Термометры манометрические, TND-R, TNF-R, TNS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53500-13 15.05.2018 |
Термометры биметаллические, TBI-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
55248-13 |
Термометр биметаллический, TBI-SRF101003R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60363-15 07.02.2025 |
Датчики давления, SEN Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60364-15 07.02.2025 |
Датчики давления, PAD-R, PAS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
75256-19 |
Ротаметры, VKM-R-82 Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78046-20 22.04.2025 |
Расходомеры-ротаметры цельнометаллические, BGN-R, BGF-R, KDS-R, BGK-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры-ротаметры цельнометаллические (BGN-R, BGF-R, KDS-R, BGK-R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИМЦ" (RA.RU.311684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 461 | 198 | 76 | 344 | 2 | 425 | 76 | 308 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «Метроконтроль» (RA.RU.314002) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 10 | 9 | 1 | 0 | 10 | 9 | 1 |
Стоимость поверки Расходомеры-ротаметры цельнометаллические (BGN-R, BGF-R, KDS-R, BGK-R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6192 | 3678 |
|
ФБУ Рязанский ЦСМ Рязанская область |
2625 | 3678 |
|
ФБУ Рязанский ЦСМ Рязанская область |
2863 | 3678 |
|
ФБУ Рязанский ЦСМ Рязанская область |
3032 | 3678 |
Программное обеспечение
Программное обеспечение (далее - ПО) ротаметров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память ротаметров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики ротаметров нормированы с учетом влияния программного обеспечения.
Идентификационные данные ПО ротаметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
HART |
Profibus-PA |
Foundation Fieldbus | |
|
Идентификационное наименование ПО |
ES-BA |
ES-PPA |
ES-FF |
|
Номер версии ПО (идентификационный номер) |
6,0 |
1,3 |
3,0 |
|
Цифровой идентификатор ПО |
- | ||
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-ротаметрам цельнометаллическим BGN-R, BGF-R, KDS-R, BGK-R
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 часть 1, диапазон задаваемого объемного расхода от 0,001 до 130 м3/ч, с доверительными границами относительной погрешности от 0,3 до 0,5 % при доверительной вероятности 0,95;
-
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 29.12.2018 г. № 2825 диапазон задаваемого объемного расхода от 0,01 до 2400 м3/ч с доверительными границами относительной погрешности от 0,2 до 0,5 % при доверительной вероятности 0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Изготовитель
KOBOLD Messring GmbH, Германия
Адрес: Nordring 22-24, 65719 Hofheim/Taunus
Тел./факс: +49(0)6192-2990 / +49(0)6192-23398
Web-сайт: www.kobold.com
Завод-изготовитель:
Heinrichs Kobold Group GmbH, Германия
Адрес: Robert-Perthel-StraBe 9, 50739 Koln
Тел./факс: +49(0)221-497080 / +49(0)221-49708178
E-mail: info@heinrichs.eu
Web-сайт: www.heinrichs.eu
Заявитель
Общество с ограниченной ответственностью «Коболд-Инструментс»(ООО «Коболд-Инструментс»)
Адрес: 105082, г. Москва, ул. Почтовая Б., д. 38, стр. 6, офис 106 Тел.: +7 (499) 346-71-10
E-Mail: info.ru@kobold.com
Web-сайт: www.kobold.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-cafrr: http://www.vniims.ru
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки с измерительным кольцом, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчетного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.
Ротаметры могут изготавливаться из нержавеющей стали, Hastelloy, монель, титана, тантала, иметь исполнение поплавка и футеровку из PTFE, а также асептическое исполнение.
Ротаметры могут изготавливаться с рубашкой обогрева или охлаждения, комплектоваться регуляторами давления с расположением вентиля на входе или выходе, иметь встроенный электронный счётчик с цифровым индикатором.
Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении, а также для нисходящих потоков.
Ротаметры имеют модификации BGN-R, BGF-R, KDS-R и BGK-R, которые отличаются диаметром условного прохода, диапазоном измерений расхода и пределами допускаемой погрешности измерений расхода. Модификации BGF-R и KDS-R могут быть изготовлены для установки в горизонтальном положении.
Ротаметры серии BGN-R, BGF-R могут комплектоваться преобразователями сигнала ES, одним или двумя концевыми выключателями серии SJ 3,5...N..., микропереключателями KEM1, KEM2, индуктивными контактами серии SB 3,5-E2 и NCB2
Преобразователи ES имеют следующие исполнения:
-
- ES с аналоговым выходом 4-20мА HART;
-
- ES с аналоговым выходом 4-20мА HART, 2 x NAMUR выключателя;
-
- ES с аналоговым выходом 4-20мА HART, 1 x NAMUR выключатель, 1 x импульсный выход;
-
- ES-PPA с цифровым протоколом Profibus-PA;
-
- ES-FF с цифровым протоколом Foundation Fieldbus;
-
- ES-ZM с модулем счетчика.
Ротаметры серии KDS-R, BGK-R могут комплектоваться преобразователями сигнала KDSE с аналоговым выходом от 4 до 20мА, одним или двумя концевыми выключателями серии NJ, KEI1, KEI2, индуктивными контактами серии NBB2
Общий вид ротаметров представлен на рисунках 1, 2, 3 и 4.
Пломбирование расходомеров-ротаметров цельнометаллических BGN-R, BGF-R, KDS-R, BGK-R не предусмотрено.
Рисунок 1 - Общий вид расходомеров-ротаметров цельнометаллических BGF-R
Рисунок 2 - Общий вид расходомеров-ротаметров цельнометаллических BGN-R
Рисунок 3 - Общий вид расходомеров-ротаметров цельнометаллических KDS-R

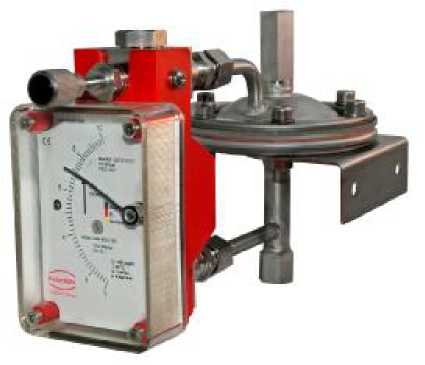

Рисунок 4 - Общий вид расходомеров-ротаметров цельнометаллических BGK-R
