Номер по Госреестру СИ: 77804-20
77804-20 Зонды гидрологические
(RBR)
Назначение средства измерений:
Зонды гидрологические RBR (модификаций Solo, Duet, Maestro, Concerto, Duo, Virtuoso) (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (далее - УЭП), гидростатического давления, мутности и массовой концентрации растворенного в воде кислорода.
Внешний вид.
Зонды гидрологические
Рисунок № 1
Внешний вид.
Зонды гидрологические
Рисунок № 2
Внешний вид.
Зонды гидрологические
Рисунок № 3
Общие сведения
Дата публикации - 27.04.2020
Срок свидетельства - 04.03.2025
Номер записи - 176720
ID в реестре СИ - 1177819
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "RBR Ltd."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№457 от 2020.03.04 Об утверждении типов средств измерений 49
Наличие аналогов СИ: Зонды гидрологические (RBR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77804-20 Зонды гидрологические (RBR) Фирма "RBR Ltd." (КАНАДА ) |
84817-22 Измерители гидрологических параметров (Вектор-3) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Измерители гидрологических параметров (Вектор-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители гидрологических параметров (Вектор-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Зонды имеют встроенное программное обеспечение, разработанное для выполнения измерений, хранения и передачи результатов измерений на ПК и автономное предназначенное для отображения, настройки и хранения результатов измерений на ПК.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
- |
Ruskin |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
2.7.0 |
Знак утверждения типа
Знак утверждения типананосится на титульном листе руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к зондам гидрологическим RBR
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Минприроды России от 19.10.2015 № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений »
Приказ Минприроды России от 29.09.2010 № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации»
Техническая документация фирмы RBR Ltd., Канада
Поверка
Поверкаосуществляется по документу МП 209-097-2019 «ГСИ. Зонды гидрологические RBR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.11.2019 г.;
Основные средства поверки:
Рабочий эталон 1 разряда единицы температуры в соответствии ГОСТ 8.558-2009;
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771;
Рабочий эталон 1 разряда единицы давления для области избыточного давления в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 29.06.2018 г. №1339;
СО мутности (формазиновая суспензия) ГСО 7271-96.
СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма RBR Ltd., КанадаАдрес: 95 Hines Road, Ottawa, ON K2K 2M5, Canada
Телефон: +1 613-599-8900
E-mail: info@rbr-global.com
Web-сайт: www.rbr-global.com/
Заявитель
Общество с ограниченной ответственностью «ТЕХНОМАР»
(ООО «ТЕХНОМАР»)
ИНН 7733276404
Адрес: 125466, г. Москва, ул. Воротынская, д. 14 к 60
Телефон: +7 (989) 825-50-55
E-mail: tehnomar_llc@mail.ru
Web-сайт: www.technomar.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерений УЭП основан на индуктивном (бесконтактном) методе.
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода и мутности основаны на оптическом методе.
Принцип действия канала измерений гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
Конструктивно зонды выполнены в форме цилиндрического корпуса, на котором раскреплены измерительные датчики (мод. RBR Maestro, RBR Concerto, RBR Duo, RBR Virtuoso) или в форме единого, моноблочного цилиндра (мод. RBR Solo, RBR Duet).
Зонды при подключении соответствующих датчиков, позволяют проводить отдельное или одновременное измерение температуры, гидростатического давления, УЭП, мутности и массовой концентрации растворенного в воде кислорода.
Зонды управляются через программное обеспечение Ruskin, установленное на ПК, и подключаются к компьютеру при помощи интерфейсного USB-кабеля, входящий в комплект поставки. Зонды оснащены интерфейсами USB-C, Wi-Fi, RS-232.
Зонды выпускаются в модификациях RBR Maestro, RBR Concerto, RBR Duo, RBR Virtuoso, RBR Duet, RBR Solo, которые отличаются габаритными размерами, количеством портов для одновременной работы датчиков, наличием дополнительных подключаемых датчиков.

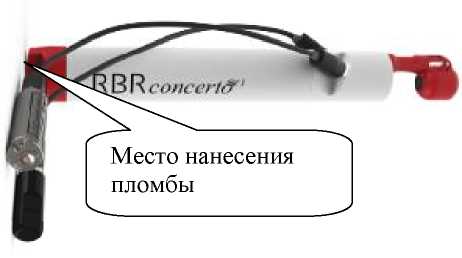

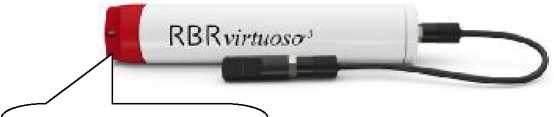

Общий вид зондов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения пломбы
1б
1а
Рисунок 1 - Общий вид анализаторов и схема пломбировки от несанкционированного доступа для модификаций а - RBR Virtuoso, б - RBR Concerto, в - RBR Duo, г - RBR Maestro, д - Solo, е - RBR Duet
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Зонд гидрологический |
- |
1 шт. |
|
Комплект датчиков |
- |
1 компл.* |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Установочный CD или флэш накопитель с ПО |
- |
1 экз. |
|
Транспортировочный кейс |
- |
1 экз. |
|
Методика поверки |
МП 209-097-2019 |
1 экз. |
|
* Перечень датчиков определяется заказчиком | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
RBR Solo |
RBR Duet |
RBR Maestro, RBR Concerto, RBR Duo, RBR Virtuoso | |
|
Диапазон измерений температуры, °C |
от -5 до +35 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,01 | ||
|
Диапазон измерений гидростатического давления, МПа |
- |
от 0 до 7,5 | |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % |
- |
±0,05 | |
|
Диапазон измерений УЭП, См/м |
- |
от 0,005 до 8,5 | |
|
Наименование характеристики |
Значение для модификаций | ||
|
RBR Solo |
RBR Duet |
RBR Maestro, RBR Concerto, RBR Duo, RBR Virtuoso | |
|
Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,005 до 0,5 включ. См/м, См/м |
- |
±0,001 | |
|
Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,5 до 8,5 См/м, % |
- |
±0,2 | |
|
Диапазон показаний насыщения кислородом воды, % |
- |
от 0 до 120 | |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
- |
от 0 до 10 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
- |
±(0,05+0,025^C)* | |
|
Диапазон измерений мутности, ЕМФ |
- |
от 0 до 1250 | |
|
Пределы допускаемой абсолютной погрешности измерений мутности в диапазоне от 0 до 100 включ ЕМФ, ЕМФ |
- |
±5 | |
|
Пределы допускаемой относительной погрешности измерений мутности в диапазоне св.100 до 1250 ЕМФ, % |
- |
±5 | |
* С - измеренная массовая концентрация растворенного кислорода, мг/дм3
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания - RBR Maestro, RBR Concerto, RBR Duo, |
8 внутренних элементов АА |
|
RBR Virtuoso |
1.5 В или 1,2В или 3,6 В или 3,7 |
|
- RBR Solo, RBR Duet |
1 внутренний элемент АА 1.5 В или 1,2В или 3,6 В или 3,7 |
|
Масса, кг, не более - RBR Maestro |
3 |
|
- RBR Concerto |
2 |
|
- RBR Duo |
2 |
|
- RBR Virtuoso |
2 |
|
- RBR Duet |
0,2 |
|
- RBR Solo |
0,2 |
|
Габаритные размеры (длина x диаметр), мм, не более | |
|
- RBR Maestro |
750 х 150 |
|
- RBR Concerto |
500 х 100 |
|
- RBR Duo |
500 х 100 |
|
- RBR Virtuoso |
500 х 100 |
|
- RBR Duet |
240 х 25 |
|
- RBR Solo |
240 х 25 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 лет |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
Температура водной среды, °С |
от -5 до +35 |
|
Гидростатическое давление, МПа |
от 0 до 7,5 |
