Номер по Госреестру СИ: 77857-20
77857-20 Измерители комбинированные
(Testo 400)
Назначение средства измерений:
Измерители комбинированные Testo 400 предназначены для измерений температуры, абсолютного давления и разности давлений.
Внешний вид.
Измерители комбинированные
Рисунок № 1
Внешний вид.
Измерители комбинированные
Рисунок № 2
Внешний вид.
Измерители комбинированные
Рисунок № 3
Внешний вид.
Измерители комбинированные
Рисунок № 4
Внешний вид.
Измерители комбинированные
Рисунок № 5
Внешний вид.
Измерители комбинированные
Рисунок № 6
Внешний вид.
Измерители комбинированные
Рисунок № 7
Внешний вид.
Измерители комбинированные
Рисунок № 8
Внешний вид.
Измерители комбинированные
Рисунок № 9
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении измерителей комбинированных Testo 400. Пользователь не имеет возможности считывания и модификации ПО.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Не доступно |
Номер версии (идентификационный номер) ПО |
Не доступно |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Не доступно |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерительных приборов с помощью отдельной наклейки или на информационную этикетку, наклеенную на тыльную сторону измерительных приборов, согласно рисунку 1, а также на переднюю панель регистраторов IAQ с помощью отдельной наклейки согласно рисунку 2 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Testo 400
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Росстандарта от 06.12.2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па
Техническая документация Testo SE &Co. KGaA
Поверка
Поверкаосуществляется по документу РТ-МП-6631-442-2019 «ГСИ. Измерители комбинированные Testo 400. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 декабря 2019 года.
Основные средства поверки:
- термопреобразователи сопротивления эталонные, диапазон измерений температуры от минус 200 до плюс 660 °С, 3-й разряд по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- термостат с флюидизированной средой FB-08, диапазон воспроизведения температуры от плюс 50 до плюс 700 °С, нестабильность поддержания температуры AtHecT = ±0,3 °С;
-
- калибраторы температуры поверхностные КТП-1, КТП-2 (регистрационный номер в Федеральном информационном фонде 53247-13);
-
- калибраторы температуры JOFRA серии ATC-125 и ATC-650 (регистрационный номер в Федеральном информационном фонде 46576-11);
-
- калибраторы температуры CTC-1200A (регистрационный номер в Федеральном информационном фонде 18844-03);
-
- измерители давления цифровые ИДЦ-2 (регистрационный номер в Федеральном информационном фонде № 63682-16);
-
- рабочий эталон абсолютного давления, диапазон измерений от 700 до 1100 гПа, 3 разряд по ГОСТ Р 8.840-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Testo SE & Co. KGaA, Германия
Адрес: Testo-Strasse 1, Lenzkirch, Deutschland, Postal Code 79853
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Производственные площадки:
Testo SE & Co. KGaA, Германия
Адрес: Testo-Strasse 1, Lenzkirch, Deutschland, Postal Code 79853
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Testo Instruments (Shenzhen) Co. Ltd., КНР
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107
Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус»(ООО «Тэсто Рус»)
ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д. 23В, стр.1
Телефон: +7 (495) 221-62-13
Факс: +7 (495) 221-62-16
E-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия измерителей комбинированных Testo 400 основан на преобразовании электрических сигналов, поступающих от подключаемых аналоговых измерительных зондов, в цифровой сигнал и преобразовании цифровых сигналов в значения измеренных величин.
Конструктивно измерители комбинированные Testo 400 состоят из измерительного прибора и подключаемых аналоговых измерительных зондов. Для расширения функциональных возможностей в состав измерителей комбинированных Testo 400 могут входить внешние регистраторы IAQ. Номера артикулов и общий вид аналоговых измерительных зондов приведены в таблице 1.
Измерительный прибор состоит из сенсорного экрана, кнопки включения, разъемов для подключения измерительных зондов, электронного блока с модулями WiFi и Bluetooth, а также встроенный модуль для измерений абсолютного давления и разности давлений. Корпус измерителей комбинированных Testo 400 - пластмассовый. Общий вид измерительного прибора представлен на рисунке 1.
Регистратор IAQ состоит из разъемов для подключения измерительных зондов и электронного блока и предназначен для регистрации и передачи на измерительный прибор результатов измерений. Корпус регистратора IAQ - пластмассовый. Общий вид регистратора IAQ представлен на рисунке 2.
Аналоговые измерительные зонды (таблица 1) состоят из чувствительного элемента (первичного преобразователя), рукоятки, у некоторых артикулов, и провода для подключения к измерительному прибору или регистратору IAQ. Принцип действия основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы.

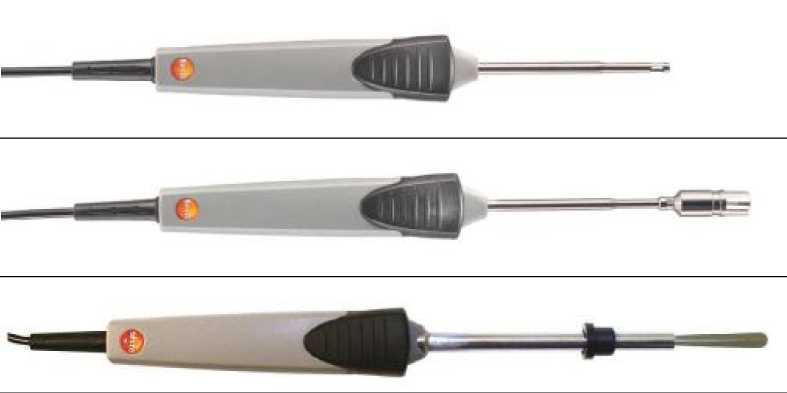

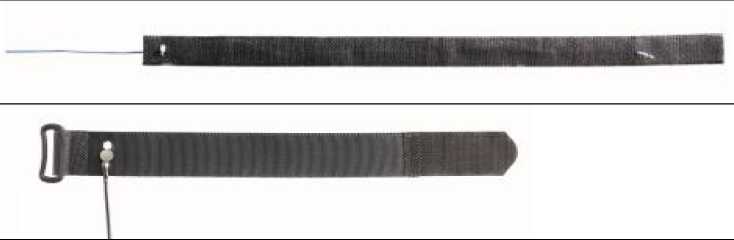

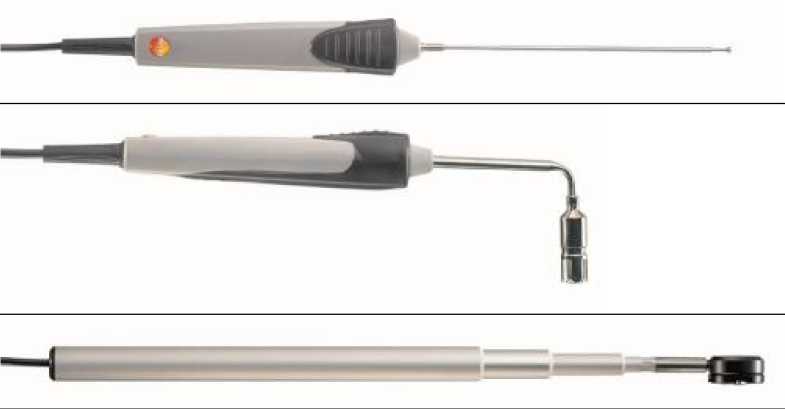

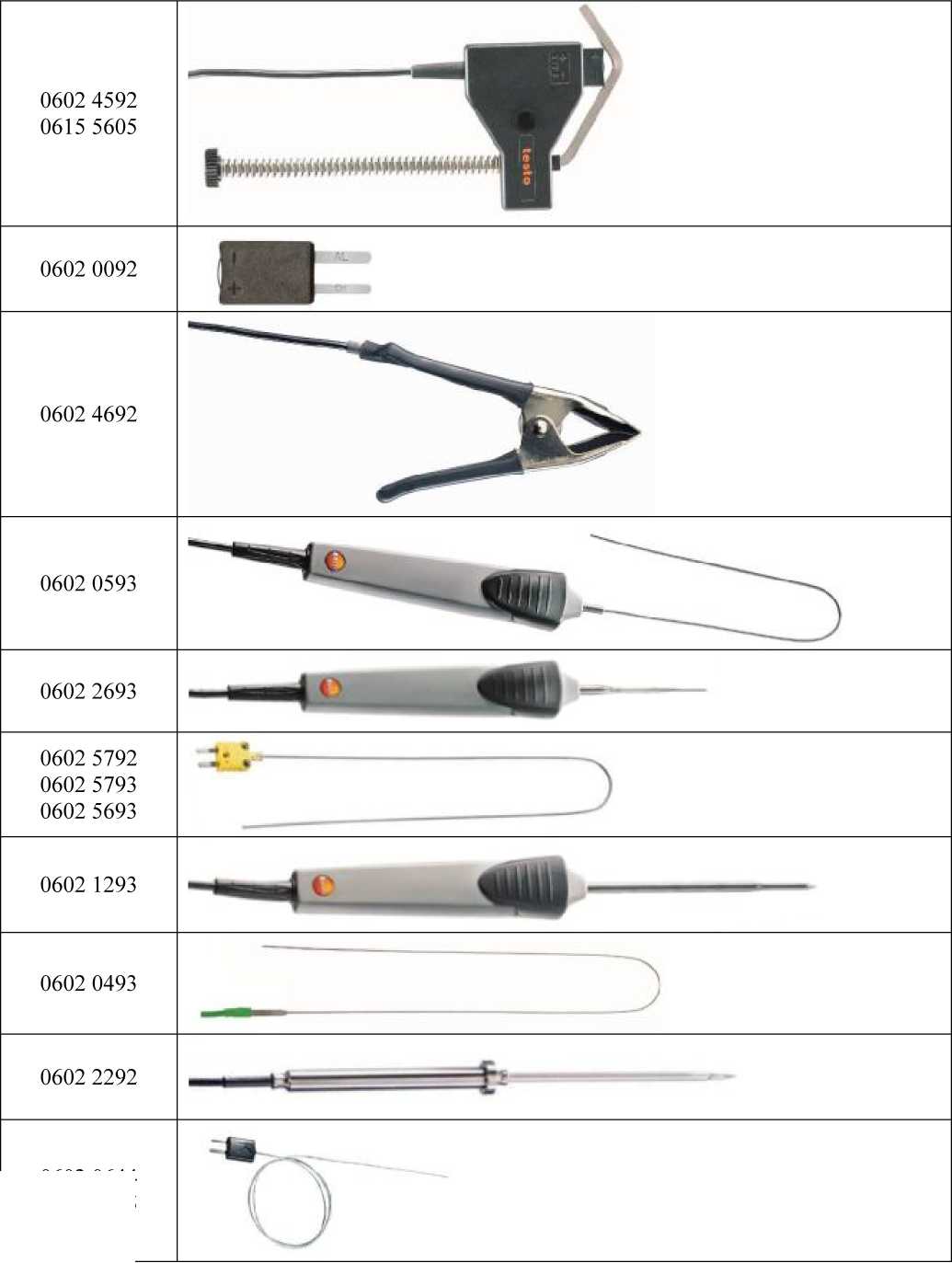

Таблица 1 - Общий вид аналоговых измерительных зондов
Артикул |
Внешний вид |
0615 1212 |
-- |
0615 1712 | |
0615 5505 |
Продолжение таблицы 1
0602 1793
0602 0393
0602 0193
0602 0693
0602 0993
0602 2394
0602 4792
0602 4892
0602 1993
0628 0020
0615 4611
Продолжение таблицы 1
0602 0644
0602 0645
Окончание таблицы 1
0602 0646
0602 0743
Аналоговые измерительные зонды отличаются друг от друга назначением, конструктивным исполнением и диапазоном измерений. Кроме этого зонды одного артикула могут выпускаться с различными диапазонами измерений.
Измерительные приборы также могут служить средством индикации измеренных значений от цифровых измерительных зондов, цифровых измерительных модулей из состава комплектов измерительных Testo 440 (регистрационный номер в Федеральном информационном фонде 75219-19) и от комплектов измерительных «Смарт-зонды Testo» (регистрационный номер в Федеральном информационном фонде 66510-17).

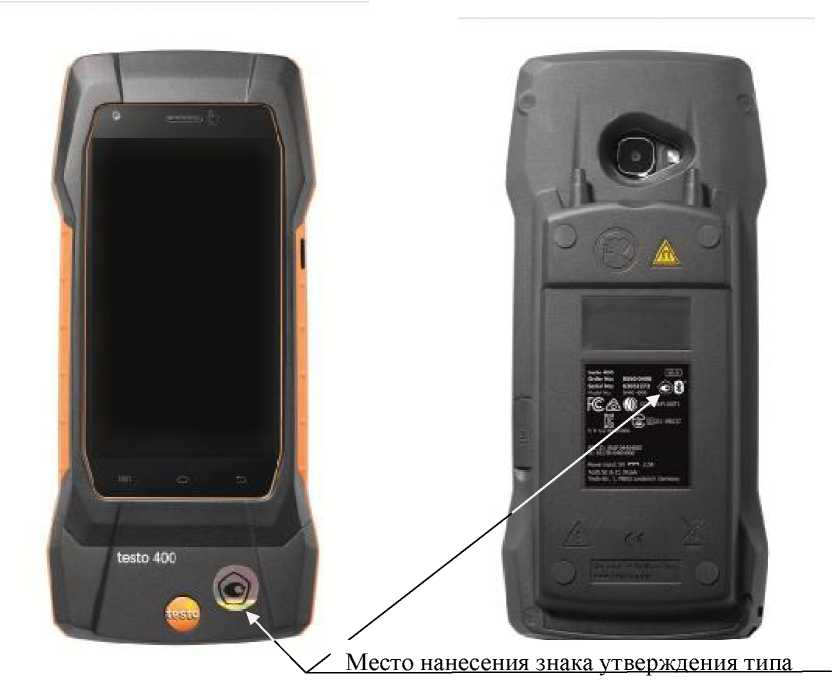

Рисунок 1 - Общий вид измерительного прибора и место нанесения знака утверждения типа
Место нанесения знака
утверждения типа

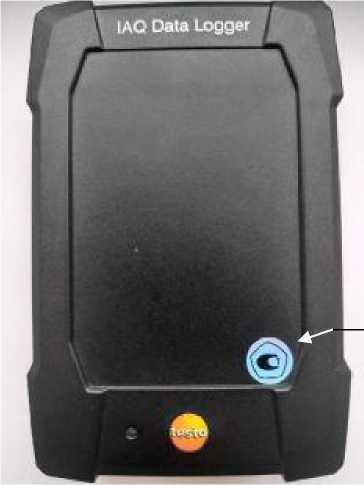

Рисунок 2 - Общий вид регистратора IAQ и место нанесения знака утверждения типа
Пломбирование измерителей комбинированных Testo 400 не предусмотрено.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Примечание |
Измерительный прибор |
Testo 400 |
1 шт. |
- |
Аналоговые измерительные зонды |
в соответствии с заказом |
в соответствии с заказом |
- |
Регистратор |
IAQ |
в соответствии с заказом |
- |
Блок питания |
- |
1 шт. |
- |
Руководство по эксплуатации |
- |
1 экз. |
в электронном виде |
Методика поверки |
РТ-МП-6631-442-2019 |
1 экз. |
- |
Таблица 3 - Метрологические характеристики измерительных приборов и регистраторов IAQ*
Измеряемая величина |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Температура термопарами типа К, °С |
- |
от -200 до +1370 |
±(0,3+0,001'М) |
Температура терморезисторами NTC, °С |
- |
от -50 до +150 |
±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +75 °С включ.) ±0,4 (св. +75 до +100 °С включ.) ±0,05-tH3M (св. +100 до +150 °С) |
Продолжение таблицы 3
Разность давлений, гПа |
от -100 до +200 |
от 0 до +200 |
±(0,003+0,01Тизм) (от 0 до +25 гПа включ.) ±(0,1+0,015Тизм) (св. +25 до +200 гПа) |
Абсолютное давление, гПа |
- |
от 700 до 1100 |
±3,0 |
Примечания:
|
Таблица 4 - Метрологические характеристики аналоговых измерительных зондов
Артикул |
Тип чувствительного элемента |
Диапазон показаний температуры, °С |
Диапазон измерений температуры, * °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
0615 1212 |
NTC |
- |
от -50 до +150 |
±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +75 °С включ.) ±0,4 (св. +75 до +100 °С включ.) ±0,005^изм (св. +100 до +150 °С) |
0615 1712 |
NTC |
- |
от -50 до +125 |
±0,4 (от -50 до -25 °С включ.) ±0,2 (св. -25 до +85 °С включ.) ±0,4 (св. +85 до +125 °С) |
0615 5505 |
NTC |
от -40 до +125 |
от -40 до +85 |
±1,0 (от -40 до +85 °С) |
0602 1793 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0393 |
Тип К |
от -60 до +300 |
от -50 до +300 |
±5 (от -50 до +100 °С включ.) ±0,05^изм (св. +100 до +300 °С) |
0602 0193 |
Тип К |
- |
от 0 до +300 |
±5 (от 0 до +100 °С включ.) ±0,05^изм (св. +100 до +300 °С) |
0602 0693 |
Тип К |
от -60 до +1000 |
от -50 до +600 |
±5 (от -50 до +50 °С включ.) ±0,1 ^зм (св. +50 до +600 °С) |
0602 0993 |
Тип К |
от -60 до +300 |
от -50 до +300 |
±5 (от -50 до +100 °С включ.) ±0,05^изм (св. +100 до +300 °С) |
0602 2394 |
Тип К |
- |
от -50 до +250 |
±5 (от -50 до +100 °С включ.) ±0,05^изм (св. +100 до +250 °С) |
0602 4792 |
Тип К |
- |
от -50 до +170 |
±2,5 |
0602 4892 |
Тип К |
- |
от -50 до +400 |
±5 (от -50 до +100 °С включ.) ±0,03^изм (св. +100 до +400 °С) |
0602 1993 |
Тип К |
от -60 до +400 |
от -50 до +400 |
±5 (от -50 до +50 °С включ.) ±0,Иизм (св. +50 до +400 °С) |
0628 0020 |
Тип К |
- |
от -50 до +120 |
±5 |
0615 4611 |
NTC |
- |
от -50 до +70 |
±(5+0,07физм|) |
0602 4592 |
Тип К |
от -60 до +130 |
от -50 до +130 |
±5 (от -50 до +100 °С включ.) ±0,05^изм (св. +100 до +130 °С) |
Продолжение таблицы 4
0615 5605 |
NTC |
от -50 до +120 |
от -25 до +80 |
±2 (от -25 до +30 °С включ.) ±3 (от +30 до +50 °С включ.) ±7 (от +50 до +80 °С) |
0602 0092 |
Тип К |
от -60 до +130 |
от -50 до +130 |
±5 (от -50 до +100 °С включ.) ±0,05^изм (св. +100 до +130 °С) |
0602 4692 |
Тип К |
- |
от -50 до +100 |
±5 |
0602 0593 |
Тип К |
- |
от -60 до +1000 |
±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С) |
0602 2693 |
Тип К |
от -60 до +800 |
от -60 до +600 |
±2,5 (от -60 до -40 °С включ.) ±1,5 (от -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +600 °С) |
0602 5792 |
Тип К |
- |
от -200 до +1000 |
±0,035^изм| (от -200 до -167 °С включ.) ±2,5 (св. -167 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С) |
0602 5793 |
Тип К |
- |
от -200 до +40 |
±0,015-|1ИЗм| (от -200 до -167 °С включ.) ±2,5 (св. -167 до +40 °С) |
0602 5693 |
Тип К |
от -200 до +1300 |
от -90 до +1300 |
±6 (св. -90 до -40 °С включ.) ±1,5 (св. -40 до +375 °С включ.) ±0,004Чизм (св. +375 до +1300 °С) |
0602 1293 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0493 |
Тип К |
от -200 до +1000 |
от -90 до +1000 |
±6 (св. -90 до -50 °С включ.) ±1,5 (св. -50 до +375 °С включ.) ±0,004Чизм (св. +375 до +1000 °С) |
0602 2292 |
Тип К |
- |
от -60 до +400 |
±2,5 (от -60 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0644 |
Тип К |
- |
от -50 до +400 |
±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0645 |
Тип К |
- |
от -50 до +400 |
±2,5 (от -50 до +333 °С включ.) ±0,0075Чизм (св. +333 до +400 °С) |
0602 0646 |
Тип К |
- |
от -50 до +250 |
±2,5 |
0602 0743 |
Тип К |
- |
от 0 до +120 |
±1,5 |
Примечания:
|
Таблица 5 - Основные технические характеристики измерителей комбинированных Testo 400
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С
|
от -20 до +70 от -5 до +45 |
Температура транспортировки и хранения, °С
|
от -20 до +70 от -20 до +60 |
Параметры электрического питания: - от аккумулятора Li-ion
|
3,6 5550 |
- от блока питания
|
5 2 |
Масса, кг, не более:
|
0,5 0,16 |
Габаритные размеры (ДлинахШиринахВысота), мм, не более:
|
210x95x39 89x136x39 |
