Номер по Госреестру СИ: 77868-20
77868-20 Машина для испытаний на сжатие и изгиб
(Е160-01D)
Назначение средства измерений:
Машина для испытаний на сжатие и изгиб модели Е160-0Ю предназначена для измерений силы при испытании призм на изгиб размером 40х40х160 мм, для испытаний половинок призм на сжатие, а также для испытания кубов на сжатие со сторонами 40, 50, 70 и 100 мм в режиме статического нагружения.

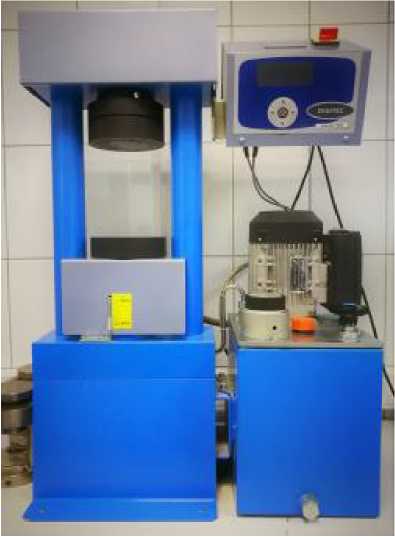

Внешний вид.
Машина для испытаний на сжатие и изгиб
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) является его неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом управления работой испытательной машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AUTO/DIGI-TEC |
Номер версии ПО |
01.00.007 |
Цифровой идентификатор ПО |
- |
Идентификация программы: в правом нижнем углу дисплея отображается номер версии ПО.
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине для испытаний на сжатие и изгиб модели E160-01D
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация фирмы «Matest S.p.A. Unipersonale», Италия
Поверка
Поверкаосуществляется по документу МП ТИнТ 233-2018 «ГСИ. Машина для испытаний на сжатие и изгиб модели Е160-0Ю. Методика поверки», утверждённому ООО «ТестИнТех» 26.12.2018 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Matest S.p.A. Unipersonale», Италия
Адрес: Via delle Industrie, 25, 24048 Treviolo, Bergamo, Italy
Телефон: +39 0352055011; Факс: +39 0352055055
E-mail: matest@matest.com
Заявитель
Филиал общества с ограниченной ответственностью «ХайдельбергЦемент Рус» в п. Новогуровский (филиал ООО «ХайдельбергЦемент Рус» в п. Новогуровский)ИНН 5036074848
Юридический адрес: 142105, Московская обл., г. Подольск, ул. Большая Серпуховская, д. 43, корп. 102, офис 306
Адрес: 301382, Тульская обл., Алексинский район, рабочий поселок Новогуровский, ул. Железнодорожная, д. 3
Тел.: +7 (48753) 2-00-00
Факс: +7 (48753) 2-00-43
E-mail: www.contact.novogurovsky@heidelbergcement.com
Web-сайт: www.heidelbergcement.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адрес: 123308, г. Москва, ул. Мневники, д. 1Тел.: +7 (499) 944-40-40
Принцип действия машины основан на преобразовании тензорезисторным датчиком давления в гидроцилиндре в аналоговый электрический сигнал, пропорциональный измеряемой силе, приложенной к испытываемому образцу. Нагружение осуществляется преобразованием давления рабочей жидкости в силу, которая деформирует испытуемый образец, при этом производиться измерение значения величины этой силы. Машина может применяться в лабораториях предприятий и научно-исследовательских организациях при контроле и изучении физико-механических свойств цемента, бетона и других строительных материалов.
Машина состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и системы управления, которые обеспечивают измерения силы при деформации образцов испытуемых материалов. Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока регулирования для обработки измерительной информации и управления нагружающим устройством.
Управление машиной реализуется посредством сенсорного ЖК-дисплея с клавиатурой, состоящей из 5 клавиш, расположенных в виде перекрестия.
Машина содержит два измерительных канала силы: основной и дополнительный.
Внешний вид машины показан на рисунке 1.
Рисунок 1 - Общий вид машины для испытаний на сжатие и изгиб модели Е160-0Ю
Пломбирование машины не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина для испытаний на сжатие и изгиб модели Е160-0Ю в том числе:
|
- |
1 шт. |
Приспособления для испытаний на сжатие и изгиб |
- |
1 компл. |
Руководство по эксплуатации |
«Машина для испытаний на сжатие и изгиб Е160-0Ю. Руководство по эксплуатации» |
1 экз. |
Методика поверки |
МП ТИнТ 233-2018 «ГСИ. Машина для испытаний на сжатие и изгиб модели Е160-0Ю. Методика поверки» |
1 экз. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы, кН:
|
от 25 до 250 от 1,5 до 15,0 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Высота рабочего пространства, не более, мм |
185 |
Ширина рабочего пространства, не более, мм |
153 |
Диаметр сжимающих пластин, не более, мм |
153 |
Габаритные размеры (ШхВхД), не более, мм |
320x910x640 |
Максимальный ход поршня, не более, мм |
45 |
Масса, не более, кг |
330 |
Электрическое питание от сети переменного тока:
|
от 220 до 240 50 |
Потребляемая мощность, не более, Вт |
750 |
Условия эксплуатации: -температура, °С -относительная влажность, % |
от +15 до +35 от 10 до 90 |
