Номер по Госреестру СИ: 77874-20
77874-20 Анализаторы натрия
(NA5600sc)
Назначение средства измерений:
Анализаторы натрия NA5600sc (далее - анализаторы) предназначены для измерений массовой концентрации ионов натрия.
Внешний вид.
Анализаторы натрия
Рисунок № 1
Внешний вид.
Анализаторы натрия
Рисунок № 2
Программное обеспечение
Анализаторы натрия NA5600sc имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при проведении испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.0772014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 3.6 |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам натрия NA5600sc
Техническая документация фирмы Hach Water Quality Analytical Instruments (SHANGHAI) Co., Ltd., Китай
Поверка
Поверкаосуществляется по документу МП 209-83-2019 «ГСИ. Анализаторы натрия NA5600sc.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.09.2019 г.
Основные средства поверки:
- стандартный образец состава водных растворов ионов Na+ ГСО 8062-94/8064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Изготовитель
Фирма Hach Water Quality Analytical Instruments (SHANGHAI) Co., Ltd., Китай
Адрес: Room 2645, 2/F, No.2001 North Yanggao Road (Zone F), pilot free trade zone Shanghai 200131, China
Телефон: (8621) 22879200
Факс: (8621) 22879300
E-mail: orders@hach.com Web-сайт: www.hach.com
Заявитель
Общество с ограниченной ответственностью «Хах Ланге» (ООО «Хах Ланге») ИНН 7802787716
Адрес: 195112, г. Санкт-Петербург, Малоохтинский пр-кт, д. 64 лит. В Телефон: (812) 324-13-93
Факс: (812) 320-20-53
E-mail: info-ru@hach.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерения массовой концентрации ионов натрия основан на измерении ЭДС электродной системы и преобразовании ее в значение массовой концентрации ионов натрия.
Конструктивно анализаторы состоят из проточной камеры с электродом натрия и электродом сравнения, аналитической панели с дисплеем и клавиатурой и отсека с реагентами. Анализаторы представлены двумя исполнениями встроенным и в корпусе и могут быть дополнительном оснащены модулем автокалибровки, каналами подачи пробы (возможны варианты с 1, 2 и 4 каналами) и насосом для увеличения диапазона измерений.
Анализаторы оборудованы слотом для SD-карты. Питание анализаторов осуществляется от сети переменного тока от 100 до 240 В.
Общий вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
а
б

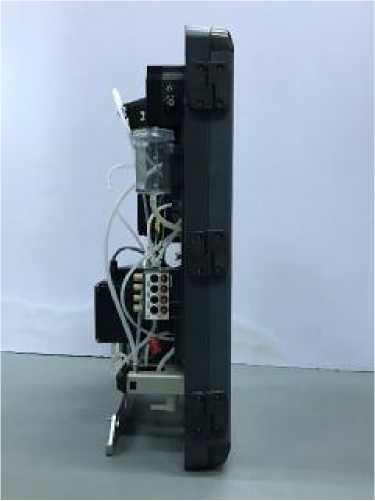

Рисунок 1 - Общий вид анализатора (а - исполнение в корпусе, б - встроенное)
Место нанесения знака поверки
Место нанесения пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализаторы натрия NA5600sc |
- |
1 шт. |
Набор реагентов и стандартных растворов |
- |
1 компл.* |
Модуль автокалибровки |
- |
1 шт.* |
Насос для расширения диапазона |
- |
1 шт.* |
Дополнительные каналы подачи пробы |
- |
1 компл.* |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 209-83-2019 |
1 экз. |
* Опционально, определяется при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерений массовой концентрации ионов натрия, мг/дм3 - без дополнительного насоса |
от 1 • 10-5 до 10 от 1 • 10-5 до 200 |
- с дополнительным насосом | |
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов натрия, мг/дм3 |
±(0,005+0,05^C*) |
*С - измеренная массовая концентрация ионов натрия, мг/дм3 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение |
Напряжение электропитания, В |
от 100 до 240 |
Частота сети переменного тока, Гц |
от 50 до 60 |
Габаритные размеры, мм, не более: |
Продолжение таблицы 3
Наименование характеристик |
Значение |
- глубина (исполнение в корпусе), мм, не более |
335 |
- глубина (исполнение встраиваемое) |
254 |
- ширина |
452 |
- высота, мм |
681 |
Масса, кг, не более - исполнение в корпусе |
21,55 |
- исполнение встраиваемое |
15,55 |
Условия эксплуатации: о - температура окружающей среды, С |
от +5 до +50 |
- температура анализируемой среды, оС |
от +5 до +45 |
- относительная влажность воздуха, % |
от 10 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- pH пробы без дополнительного насоса |
от 6 до 10 |
- pH пробы с дополнительным насосом |
от 2 до 10 |
Давление пробы, бар, не более |
6 |
Расход пробы, л/ч |
от 6 до 9 |
Средняя наработка на отказ, ч |
10 000 |
